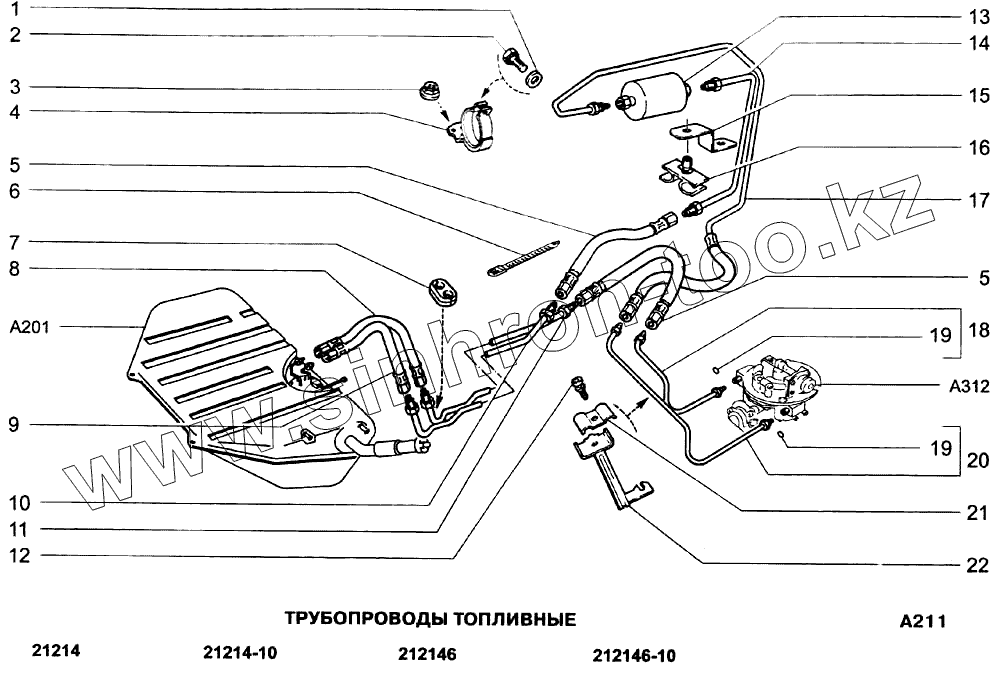

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA). Трубопроводы топливные

Тип техники

Марка

Модель

Схема

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12644401		Шайба 6
2	13824611		Болт М6х25 с пружинной шайбой
3	13832101		Гайка М6 с зубчатым буртиком
4	2112-1117020		Кронштейн
5	21214-1104220-10		Шланг
6	14567780		Хомут 126,5
7	21073-1104089		Уплотнитель
8	21214-1104218		Шланг бензобака сливной
9	21214-1104226		Шланг топливоподающий
10	21214-1104034-10		Трубка топливная
11	21214-1104032-10		Трубка сливная
12	21214-1104136		Винт
13	2112-1117010-01		Фильтр топливный
14	21214-1104212		Трубка топливного фильтра
15	21214-1104141		Кронштейн
16	21214-1104142		Скоба
17	21214-1104222		Трубка топливного фильтра
18	21214-1104202		Трубка сливная
19	2112-1104252		Кольцо уплотнительное
19	2112-1104252-03		Кольцо уплотнительное
20	21214-1104206		Трубка подающая
21	21214-1104116		Зажим
22	21214-1104092		Кронштейн
