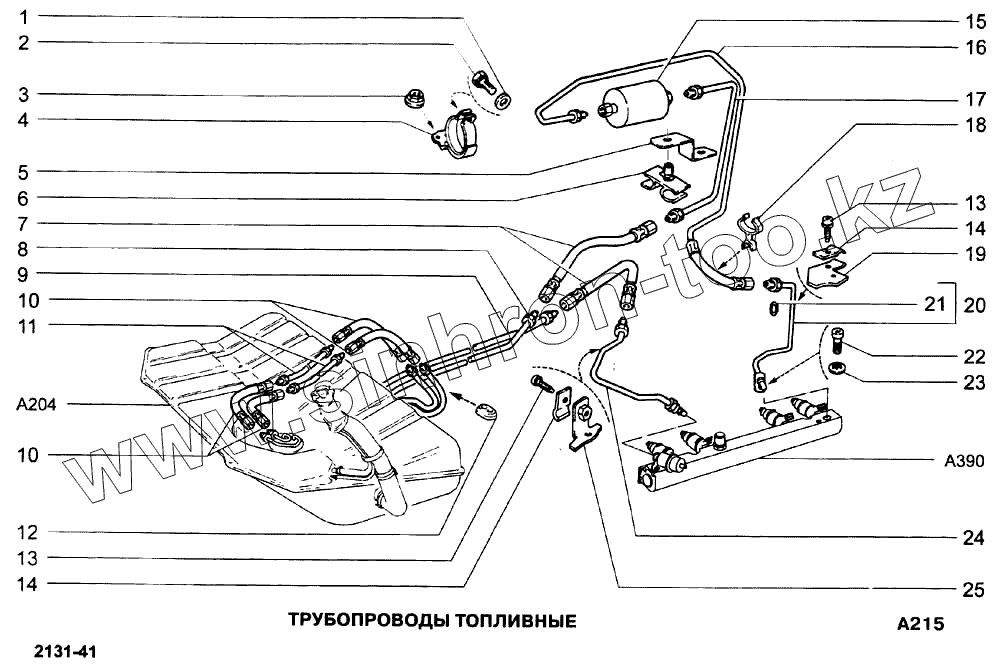

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA). Трубопроводы топливные

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

13

14

14

15

15

15

15

16

17

18

19

20

21

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12644401		Шайба 6
2	13824611		Болт М6х25 с пружинной шайбой
3	13832101		Гайка М6 с зубчатым буртиком
4	2112-1117020		Кронштейн
5	21214-1104141		Кронштейн
6	21214-1104142		Скоба
7	21214-1104220-10		Шланг
8	21314-1104034		Трубка топливная
9	21314-1104032		Трубка сливная
10	21214-1104218		Шланг бензобака сливной
11	21313-1104075		Трубка
12	21073-1104089		Уплотнитель
13	21214-1104136		Винт
14	21214-1104116-20		Зажим кронштейна
15	2112-1117010-02		Фильтр топливный
15	2112-1117010-05		Фильтр топливный
15	2112-1117010-04		Фильтр топливный
15	2112-1117010-03		Фильтр топливный
16	21214-1104222-10		Трубка со шлангом
17	21214-1104212		Трубка топливного фильтра
18	21214-1104047		Скоба
19	21214-1104092-30		Кронштейн
20	21214-1104013		Трубка топливная передняя
21	2112-1104252		Кольцо уплотнительное
21	2112-1104252-03		Кольцо уплотнительное
22	13276001		Винт М6х12
23	12605370		Шайба 6 стопорная
24	21214-1104054		Трубка топливная передняя
25	21214-1104092-20		Кронштейн
