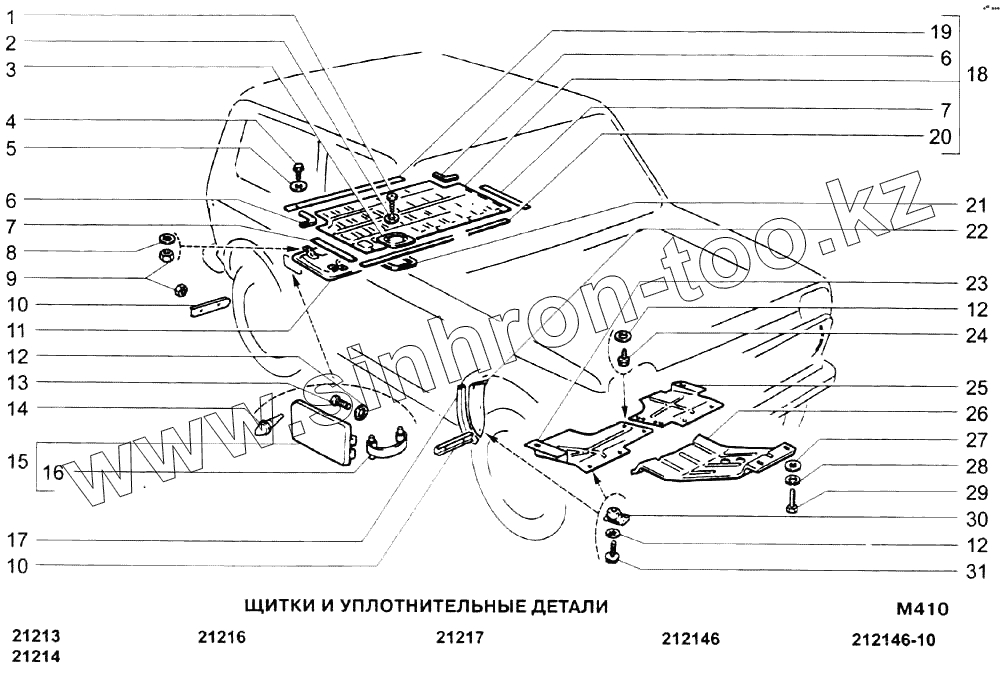

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA). Щитки и уплотнительные детали

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

10

11

12

12

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17671101		Винт 4,9х12,7 самонарезающий
2	12639701		Шайба 6
3	2102-5101412		Крышка люка
4	15186101		Винт самонарезающий
5	12638101		Шайба 5
6	2121-5107104		Окантовка боковая
7	2121-5107100		Прокладка боковая
8	12598271		Шайба 6 стопорная
9	15896211		Гайка М6
10	2121-8404-320		Планка
11	21213-5107210		Щиток теплоотражающий
12	12599071		Шайба 6 стопорная
13	13276001		Винт М6х12
14	2101-8404160		Буфер
15	2121-5413010		Крышка
16	2103-8404114		Пружина крышки
17	2121-8403370		Уплотнитель
18	2121-5107090		Крышка топливного бака
19	2121-5107102		Прокладка задняя
20	2121-5107098		Прокладка передняя
21	2102-5101420		Прокладка
22	2121-8403362		Щиток правый
22	2121-8403363		Щиток левый
23	2121-2802022		Брызговик правый
24	15187001		Винт самонарезающий
25	2121-2802021		Брызговик левый
26	2121-2802030		Пластина защиты картера
27	12647001		Шайба 8
28	10516670		Шайба 8 пружинная
29	16043421		Болт М8х20
30	2101-2802025		Держатель фланцевый
31	15187301		Винт 5,6х16 самонарезающий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
