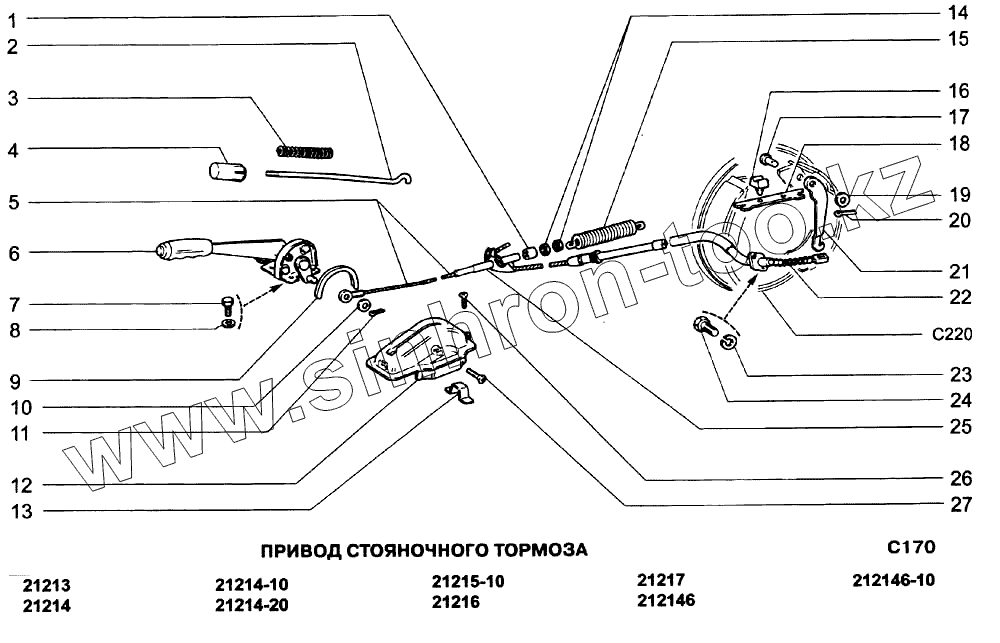

Каталог запасных частей к технике: ВАЗ-21213-214i (NIVA). Привод стояночного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 2101-3508076 Втулка
2 2101-3508028 Тяга собачки рычага
3 2108-3508036-10 Пружина тяги
4 2108-3508039 Кнопка рычага
4 2110-3508039 Кнопка рычага
5 2121-3508068 Трос тормоза
6 2103-3508012 Рычаг тормоза
6 2103-3508012-01 Рычаг привода
7 10902121 Болт М6х14
8 10516470 Шайба 6 пружинная
9 2103-3508041 Уплотнитель
10 10519601 Шайба 8
11 10734201 Шплинт 2х15
12 2103-3508040 Чехол защитный
13 2121-3508045 Кронштейн
14 16102311 Гайка М8 низкая
15 2101-3508078 Пружина оттяжная
16 2101-3507037 Подушка планки
17 2101-3507038 Ось рычага
18 2101-3507036 Планка разжимная
19 12638601 Шайба 10
20 10734301 Шплинт 2х20
21 2101-3507034 Рычаг ручного тормоза правый
21 2101-3507035 Рычаг ручного тормоза левый
22 2121-3508180 Трос привода ручного тормоза
22 2123-3508180 Трос привода ручного тормоза
23 11195470 Шайба 5 пружинная
24 10977611 Болт М5х12
25 2101-3508075 Направляющая троса
26 17679707 Винт самонарезающий
27 13309105 Винт М4х14
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
