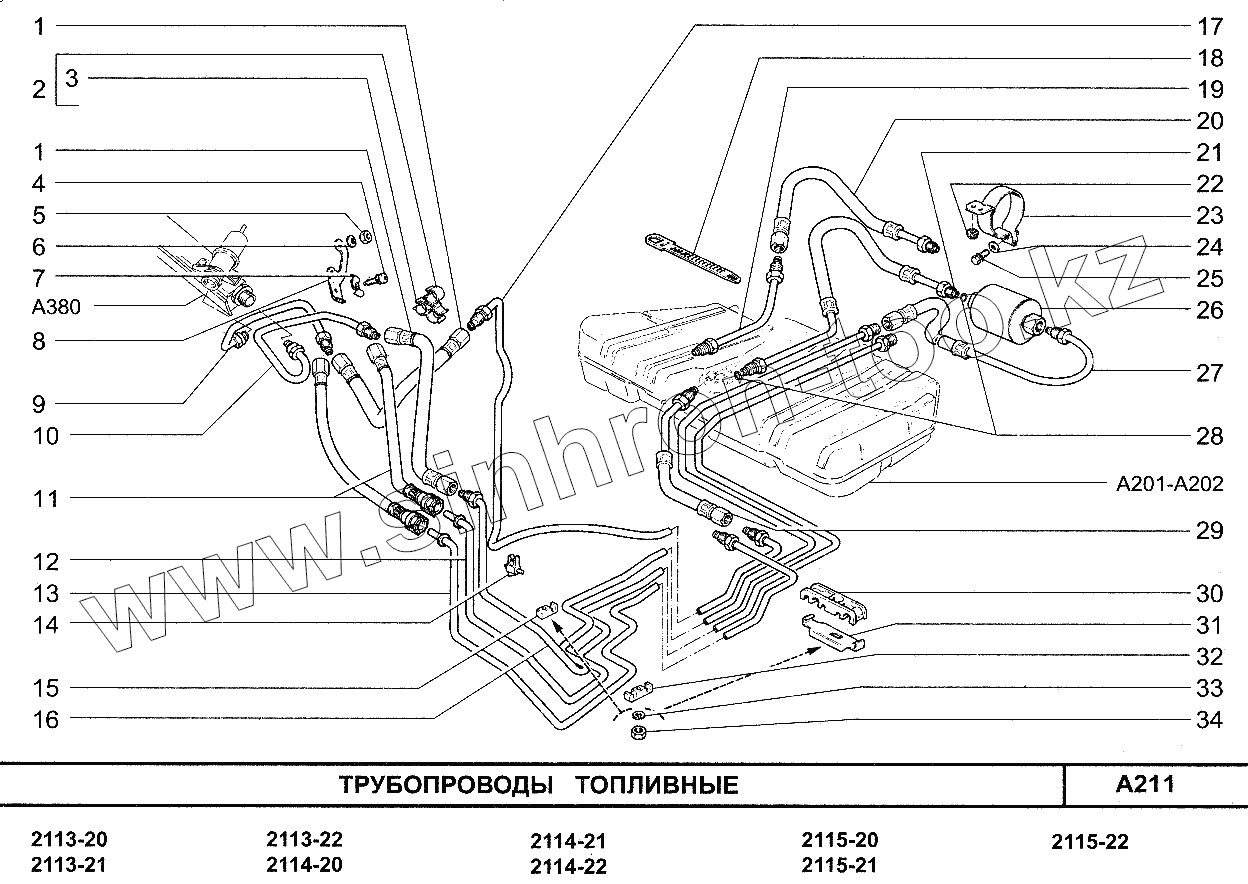

Каталог запасных частей к технике: ВАЗ-2114. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
27
28
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 21082-1104218 Шланг
2 21082-1104046 Скоба
2 21082-1104046-10 Скоба
3 21082-1104048 Скоба
3 21082-1104048-10 Скоба
4 21214-1104136 Винт
5 16100811 Гайка М8
6 11198073 Шайба 8 пружинная коническая
7 21214-1104116 Зажим
8 21082-1104092 Кронштейн
9 21082-1104054 Трубка сливная передняя
10 21082-1104013 Трубка топливная передняя
11 21083-1104218 Шланг
12 21083-1104034-20 Трубка топливная
13 21083-1104032-20 Трубка сливная
14 2101-1104022 Скоба крепления
15 2108-1104047 Скоба
16 21083-1104034 Трубка топливная
17 21083-4104032 Трубка сливная
18 14567780 Хомут 126,5
19 2112-1104243-10 Трубка
20 21083-1104226 Шланг
21 21082-1104226 Шланг
22 13832101 Гайка М6 с зубчатым буртиком
23 21082-1117020 Кронштейн
24 12644401 Шайба 6
25 13824211 Болт М6х14
26 2112-1117010-04 Фильтр топливный
26 2112-1117010-05 Фильтр топливный
26 2112-1117010-03 Фильтр топливный
26 2112-1117010-02 Фильтр топливный
26 2112-1117010-01 Фильтр топливный
27 21083-1104222 Шланг
27 21083-1104222-10 Шланг
28 2112-1104252 Кольцо уплотнительное
28 2112-1104252-03 Кольцо уплотнительное
29 21083-1104208 Шланг
30 21083-1104042 Скоба
31 21083-1104043 Планка
32 21082-1104047 Скоба
33 10516470 Шайба 6 пружинная
34 15896211 Гайка М6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
