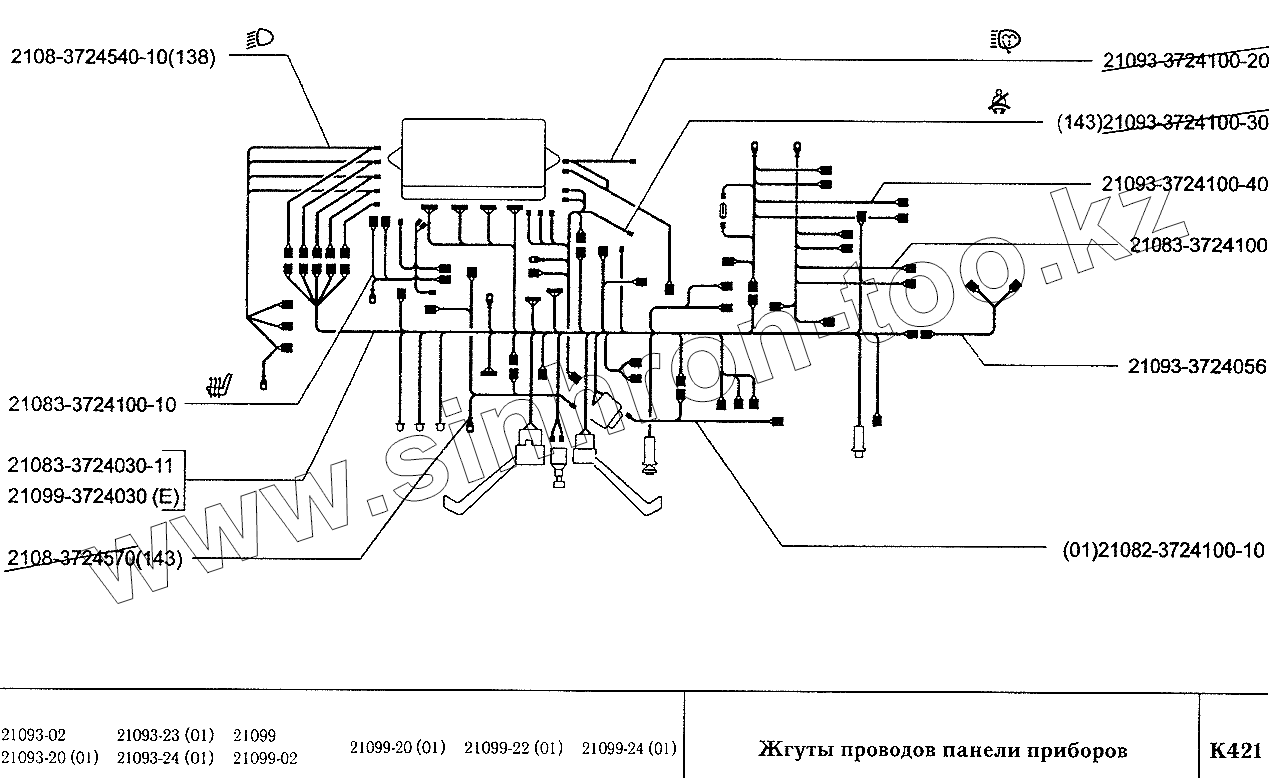

Каталог запасных частей к технике: ВАЗ-2109. Жгуты проводов панели приборов

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BYD Chevrolet Daewoo Geely Great Wall Hyundai Lifan Tata АЗЛК ВАЗ ГАЗ ЗАЗ ЗИЛ ИЖ ЛуАЗ РАФ УАЗ

Модель Не выбрано Chevrolet Niva (2020) Chevrolet Niva (2022) Chevrolet Niva 1,7 (2016) Chevrolet Niva 1.7 (2010) LADA 21214 (2022) LADA 2123 (2021) LADA 2123 (2022) LADA 2123 (2022) LADA 21310 (2022) LADA 21314 (2022) LADA 2190 (Sedan) (2022) LADA 2191 (Liftback) (2022) LADA 4x4 (2013) LADA 4x4 M (2011) LADA 4x4 Urban (2015) LADA Bronto (2022) LADA Granta 2190 (01.2013) LADA Granta 2190 (08.2013) LADA Granta 2190 (2011) LADA Granta 2190 (2015) LADA Granta 2190 (2019) LADA Granta 2191(Liftback) (2019) LADA Granta Cross (2019) LADA Granta FL (2019) LADA GRANTA FL (2020) LADA GRANTA FL (2022) LADA Granta FL Cross (2019) LADA GRANTA FL CROSS (2020) LADA GRANTA FL CROSS (2022) LADA Granta sport (доп.) (2013) LADA Kalina 1117 (2008) LADA KALINA 1117 (2011) LADA Kalina 1117, 1118, 1119 (2006) LADA Kalina 1118 (2008) LADA KALINA 1118 (2011) LADA Kalina 1119 (2008) LADA KALINA 1119 (2011) LADA Kalina 1119 Sport (2009) LADA Kalina 2192, 2194 (2013) LADA Kalina 2194 (2015) LADA Kalina sport (доп.) (2014) LADA Largus (2021) LADA Largus (2022) LADA Largus 4601 (2012) LADA Largus CROSS (2022) LADA Largus FL (2021) LADA Largus FL (2022) LADA Niva 21214 (2023) LADA Niva 21310 (2023) LADA Niva 21314 (2023) LADA Niva Bronto (2023) LADA Niva Travel (2021) LADA Niva Travel (2022) LADA Niva Urban (2023) LADA Priora (ВАЗ-2170) (2009) LADA Priora (ВАЗ-2170) (2013) LADA Priora Coupe (2010) LADA Priora FL (ВАЗ-2170) (2013) LADA Priora FL (ВАЗ-2170) (2014) LADA SAMARA 2113 (2010) LADA SAMARA 2113 доп. (2011) LADA SAMARA 2114 (2010) LADA SAMARA 2114 доп. (2011) LADA SAMARA 2115 (2010) LADA SAMARA 2115 доп. (2011) LADA Urban (2022) LADA Vesta (2015) LADA Vesta (2019) LADA Vesta (2022) LADA Vesta Cross (2019) LADA Vesta CROSS (2022) LADA Vesta SPORT (2019) LADA Vesta SPORT (2022) LADA Vesta SW (2019) LADA Vesta SW (2022) LADA VIS 23460 (2019) LADA VIS 23461 (2019) LADA VIS 23470 (2019) LADA VIS 23490 (2019) LADA XRAY (2015) LADA XRAY (2019) LADA XRAY Cross (2019) ВАЗ-1111 "ОКА" (1998) ВАЗ-1111 (ОКА) (2000) ВАЗ-1118 (LADA Kalina) (2005) ВАЗ-2101 (1982) ВАЗ-2102 (1982) ВАЗ-2103 ВАЗ-2104 ВАЗ-2104, 2105 ВАЗ-2105 ВАЗ-2105 (2002) ВАЗ-2106 ВАЗ-2106 (2002) ВАЗ-2107 (1990) ВАЗ-2107 (2002) ВАЗ-2108 ВАЗ-2108 (2002) ВАЗ-2109 (1991) ВАЗ-2109 (2002) ВАЗ-21099 ВАЗ-2110 ВАЗ-2110 (2000) ВАЗ-2110 (2004) ВАЗ-2110 (2007) ВАЗ-2111 ВАЗ-2112 ВАЗ-2113 (2003) ВАЗ-2114 (2003) ВАЗ-2115 (2000) ВАЗ-2115 (2003) ВАЗ-2120 (Надежда) ВАЗ-2121 (NIVA) ВАЗ-21213 (NIVA) (1997) ВАЗ-21213-214i (NIVA) (2005) ВАЗ-2123 (2000) ВАЗ-2131 (NIVA) ВАЗ-2131 (NIVA) (2000) ВАЗ-2170 (LADA Priora) (2007)

Схема > Не выбрано Кузов Кузов Панели кузова Панели кузова Пол кузова Термошумоизоляция Коврики Окна Окна Стеклоочистители передние Омыватель ветрового стекла Омыватель ветрового стекла Омыватель Омыватель Омыватель Омыватель Омыватель (131, 138, 139) Омыватель (138, 139) Омыватель (138, 139) Панель приборов Панель приборов Панель приборов Ящик вещевой Ящик вещевой Ящик вещевой Щиток передка Каркас передка Обивка салона Обивка салона Каркас боковины и задка Каркас боковины и задка Крышка багажника Обивка салона Окна передних дверей Двери передние Двери передние Навеска боковых дверей Замки передних дверей Ручки передних дверей Стеклоподъемники передних дверей Стеклоподъемники передних дверей Окна задних дверей Двери задние Двери задние Ручки задних дверей Замки задних дверей Стеклоподъемники задних дверей Дверь задка Стеклоочиститель задний Сиденья передние Механизм установки передних сидений Сиденье заднее Механизм установки заднего сиденья Система вентиляции и отопления Система вентиляции и отопления Система вентиляции и отопления Система вентиляции и отопления Система вентиляции и отопления Отопитель с управлением Отопитель с управлением Управление вентиляцией и отоплением Отопитель Отопитель Отопитель Обогрев ветрового и боковых стекол Зеркала Принадлежности салона Щитки и накладки облицовочные Щитки и накладки облицовочные Капот Брызговики Рамка радиатора Облицовка радиатора Облицовка радиатора (15) Двигатель Подвеска двигателя Блок цилиндров и головка блока Блок цилиндров и головка блока Картер масляный и крышки блока цилиндров Вал коленчатый и маховик Шатуны и поршни Шатуны и поршни Привод распределительного вала Механизм газораспределительный Система смазки и вентиляции Система смазки и вентиляции Система смазки и вентиляции Насос масляный Труба впускная и выпускной коллектор Труба впускная и выпускной коллектор (А, 163) Труба впускная Ресивер Коллектор выпускной Насос топливный Трубопроводы топливные Трубопроводы топливные Бак топливный (130, 139) Бак топливный Бак топливный Фильтр воздушный Фильтр воздушный Фильтр воздушный (10) Карбюратор Карбюратор Карбюратор (А) Крышка карбюратора (A310) Крышка карбюратора (A311, A312) Корпус карбюратора Корпус карбюратора Педаль привода акселератора Привод акселератора Привод акселератора Система подачи воздуха Рампа, форсунки и регулятор давления Патрубок дроссельный Система улавливания паров бензина (А) Система улавливания паров бензина (130, 139) Система улавливания паров бензина Система улавливания паров бензина (163) Система улавливания паров бензина (143) Сепаратор Система управления рециркуляцией (А) Клапан рециркуляции (А, 163) Система управления рециркуляцией (163) Трубы выхлопные (без нейтрализатора) Трубы выхлопные (с нейтрализатором) (А, 163) Трубы выхлопные (с нейтрализатором) Трубы выхлопные (с нейтрализатором) (130, 139) Глушители Радиатор Насос водяной и трубопроводы Насос водяной и трубопроводы Насос водяной Блоки электронные (GM) Блоки электронные (Rus+B) Блоки электронные (Rus+B) Сцепление Привод сцепления Картер сцепления Коробка передач Картер коробки передач Валы коробки передач Шестерни коробки передач Привод переключения передач Механизм выбора и переключения передач Механизм выбора передач Привод передних колес Дифференциал Бампер передний Бампер задний Бампер задний Элементы передней подвески Рычаги передней подвески Стабилизатор поперечной устойчивости Стойка телескопическая Стойки телескопические в сборе (10, 143) Подвеска задняя Рычаги задней подвески Амортизатор задней подвески Кулаки поворотные и ступицы Колеса Ступица заднего колеса Колонка рулевая Колонка рулевая Колонка рулевая Колонка рулевая Механизм рулевой Привод рулевой Вал рулевого управления Вал рулевого управления Элементы рулевого механизма Колесо рулевое Колесо рулевое Колесо рулевое Педаль тормоза Педаль тормоза Элементы привода тормозов Привод гидротормозов Привод регулятора давления Цилиндр главный гидротормозов Цилиндр колесный заднего тормоза Регулятор давления тормозов Привод стояночного тормоза Тормоза передние Элементы передних тормозов Тормоза задние Система зажигания Система зажигания Блоки электронные Выключатель зажигания Модуль зажигания Распределитель зажигания Батарея аккумуляторная Генератор с арматурой Генератор с арматурой Стартер Генератор Генератор Электровентилятор Световые приборы передние Гидрокорректор фар Освещение салона Световые приборы задние Фонари передние Фонари задние Сигналы Выключатели Выключатели Выключатели Реле Блок монтажный Блок монтажный Жгуты проводов моторного отсека Жгуты проводов салона Жгуты проводов салона Жгуты проводов панели приборов Жгуты проводов панели приборов Жгуты проводов панели приборов Арматура жгутов проводов Приборы и подсветка Приборы и подсветка Приборы и подсветка Привод спидометра Привод спидометра Привод спидометра Инструмент шоферский Шпильки, болты, винты Гайки, винты, шайбы Винты, шайбы Кольца, колодка Прочие Сальники Сальники Схема расположения подшипников качения Схема установки заглушек Схема установки заглушек

21083-3724100

21082-3724100-10

21083-3724100-10

21093-3724100-20

21093-3724100-30

21093-3724100-40

21093-3724056

21099-3724030

21083-3724030-11

2108-3724540-10

2108-3724570

Позиция на иллюстрации	Заводской номер детали		Название детали
21083-3724100	21083-3724100		Жгут проводов дополнительный
21082-3724100-10	21082-3724100-10		Жгyт прoвoдoв дoпoлнитeльный
21083-3724100-10	21083-3724100-10		Жгут проводов дополнительный
21093-3724100-20	21093-3724100-20		Жгyт прoвoдoв дoпoлнитeльный
21093-3724100-30	21093-3724100-30		Жгyт прoвoдoв дoпoлнитeльный
21093-3724100-40	21093-3724100-40		Жгут проводов дополнительный
21093-3724056	21093-3724056		Жгут проводов лампы освещения
21099-3724030	21099-3724030		Жгyт прoвoдoв пaнeли прибoрoв
21083-3724030-11	21083-3724030-11		Жгут проводов панели приборов
2108-3724540-10	2108-3724540-10		Жгут проводов
2108-3724570	2108-3724570		Жгут проводов

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
