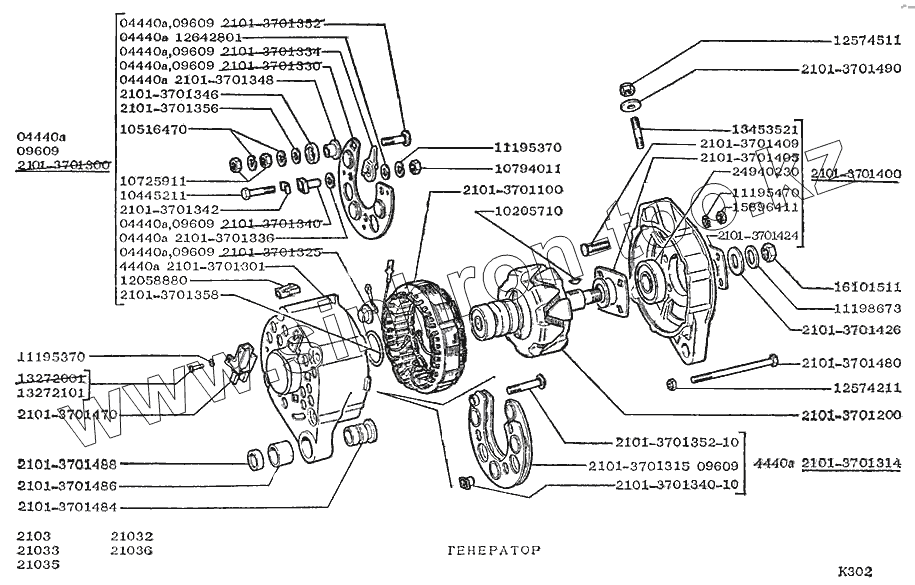

Каталог запасных частей к технике: ВАЗ-2103. Генератор
2101-3701100
2101-3701300
2101-3701400
2101-3701424
2101-3701342
2101-3701334
24940230
2101-3701340
2101-3701340-10
2101-3701336
2101-3701346
2101-3701200
2101-3701301
2101-3701356
2101-3701405
2101-3701490
11198673
12642801
11195370
11195370
11195470
10516470
13453521
10205710
2101-3701470
2101-3701325
2101-3701352
2101-3701352-10
10445211
2101-3701480
2101-3701409
13272001
13272101
2101-3701484
2101-3701486
2101-3701348
2101-3701488
2101-3701315
12574511
16101511
10794011
15896411
10725911
12574211
2101-3701330
12058880
2101-3701358
2101-3701426
2101-3701314
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2101-3701100 | 2101-3701100 | Статор генератора | |
| 2101-3701300 | 2101-3701300 | Крышка генератора с выпрямителем | |
| 2101-3701400 | 2101-3701400 | Крышка | |
| 2101-3701424 | 2101-3701424 | Обойма крышки | |
| 2101-3701342 | 2101-3701342 | Пластина | |
| 2101-3701334 | 2101-3701334 | Пластина изолирующая | |
| 24940230 | 24940230 | Подшипник качения (обозначение ГПЗ-6-180302У) | |
| 2101-3701340 | 2101-3701340 | Пробка изолирующая | |
| 2101-3701340-10 | 2101-3701340-10 | Пробка изолирующая | |
| 2101-3701336 | 2101-3701336 | Прокладка распорная | |
| 2101-3701346 | 2101-3701346 | Прокладка | |
| 2101-3701200 | 2101-3701200 | Ротор генератора | |
| 2101-3701301 | 2101-3701301 | Крышка генератора | |
| 2101-3701356 | 2101-3701356 | Шайба 6 | |
| 2101-3701405 | 2101-3701405 | Шайба | |
| 2101-3701490 | 2101-3701490 | Шайба 10 | |
| 11198673 | 11198673 | Шайба 12 пружинная | |
| 12642801 | 12642801 | Шайба 4 | |
| 11195370 | 11195370 | Шайба 4 пружинная | |
| 11195470 | 11195470 | Шайба 5 пружинная | |
| 10516470 | 10516470 | Шайба 6 пружинная | |
| 13453521 | 13453521 | Шпилька М10х1,25х25 | |
| 10205710 | 10205710 | Шпонка сегментная | |
| 2101-3701470 | 2101-3701470 | Щеткодержатель со щетками | |
| 2101-3701325 | 2101-3701325 | Выпрямитель тока | |
| 2101-3701352 | 2101-3701352 | Болт | |
| 2101-3701352-10 | 2101-3701352-10 | Болт | |
| 10445211 | 10445211 | Болт М4х25 | |
| 2101-3701480 | 2101-3701480 | Болт стяжной | |
| 2101-3701409 | 2101-3701409 | Винт М5 | |
| 13272001 | 13272001 | Винт М4х12 | |
| 13272101 | 13272101 | Винт М4х14 | |
| 2101-3701484 | 2101-3701484 | Втулка | |
| 2101-3701486 | 2101-3701486 | Втулка буферная | |
| 2101-3701348 | 2101-3701348 | Втулка изолирующая | |
| 2101-3701488 | 2101-3701488 | Втулка поджимная | |
| 2101-3701315 | 2101-3701315 | Блок выпрямителей | |
| 12574511 | 12574511 | Гайка М10х1,25 самоконтрящаяся | |
| 16101511 | 16101511 | Гайка М12х1,25 | |
| 10794011 | 10794011 | Гайка М4 низкая | |
| 15896411 | 15896411 | Гайка М5 | |
| 10725911 | 10725911 | Гайка М6 низкая | |
| 12574211 | 12574211 | Гайка М6 самоконтрящаяся | |
| 2101-3701330 | 2101-3701330 | Держатель с выпрямителями | |
| 12058880 | 12058880 | Колодка соединительная | |
| 2101-3701358 | 2101-3701358 | Кольцо уплотнительное | |
| 2101-3701426 | 2101-3701426 | Кольцо упорное | |
| 2101-3701314 | 2101-3701314 | Комплект блока выпрямителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
