Каталог запасных частей к технике: ВАЗ-1118 (LADA Kalina). Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

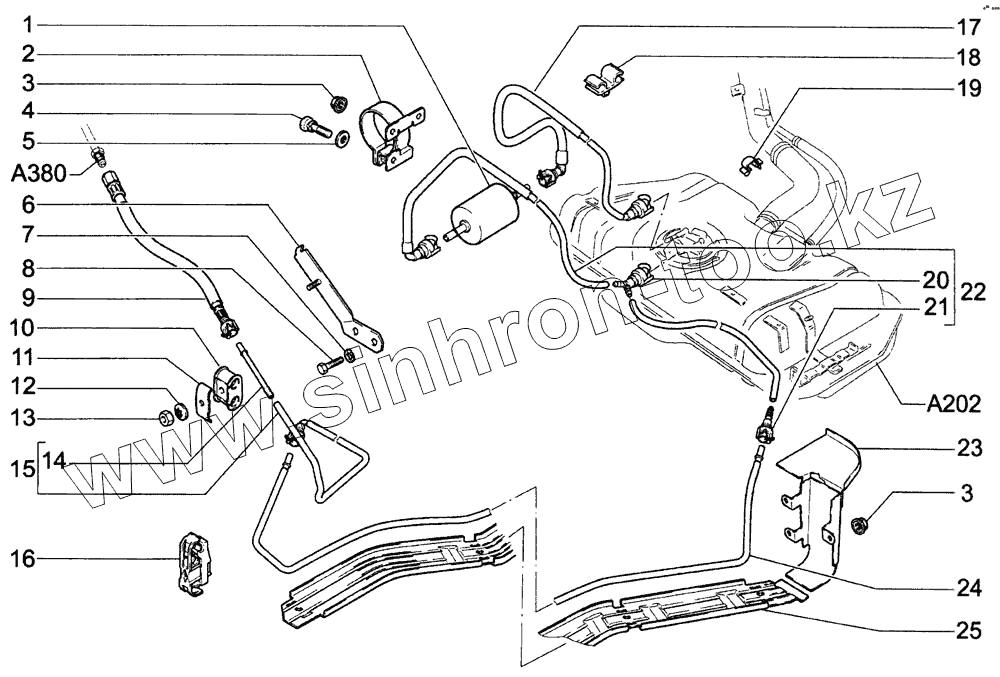

Позиция на иллюстрации Заводской номер детали Название детали
1 2123-1117010 Фильтр топливный
2 1118-1117020-10 Кронштейн
3 13832101 Гайка М6 с зубчатым буртиком
4 13824621 Болт М6х25 с пружинной шайбой
5 12644401 Шайба 6
6 1118-1104140 Кронштейн
7 10516470 Шайба 6 пружинная
8 10902121 Болт М6х14
9 1118-1104240 Шланг в сборе
10 1118-1104089 Уплотнитель
11 1118-1104116 Зажим кронштейна
12 12605370 Шайба 6 стопорная
13 15896211 Гайка М6
14 1118-1104248 Трубка
15 1118-1104220 Трубка подающая
16 1118-1104048-10 Скоба
17 1118-1104243-20 Трубка топливного фильтра
18 21214-1104142 Скоба
19 14569680 Скоба 12,5
20 1118-1104410-30 Соединитель в сборе
21 1118-1104410 Соединитель в сборе
22 1118-1104222-20 Трубка топливного фильтра в сборе
23 1118-1104195 Экран
24 1118-1104034 Трубка топливоподающая
25 1118-1104058 Экран трубопровода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
