Каталог запасных частей к технике: ВАЗ LADA XRAY. 211730. ЭЛЕМЕНТЫ КПП (CVTX)(фильтры)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

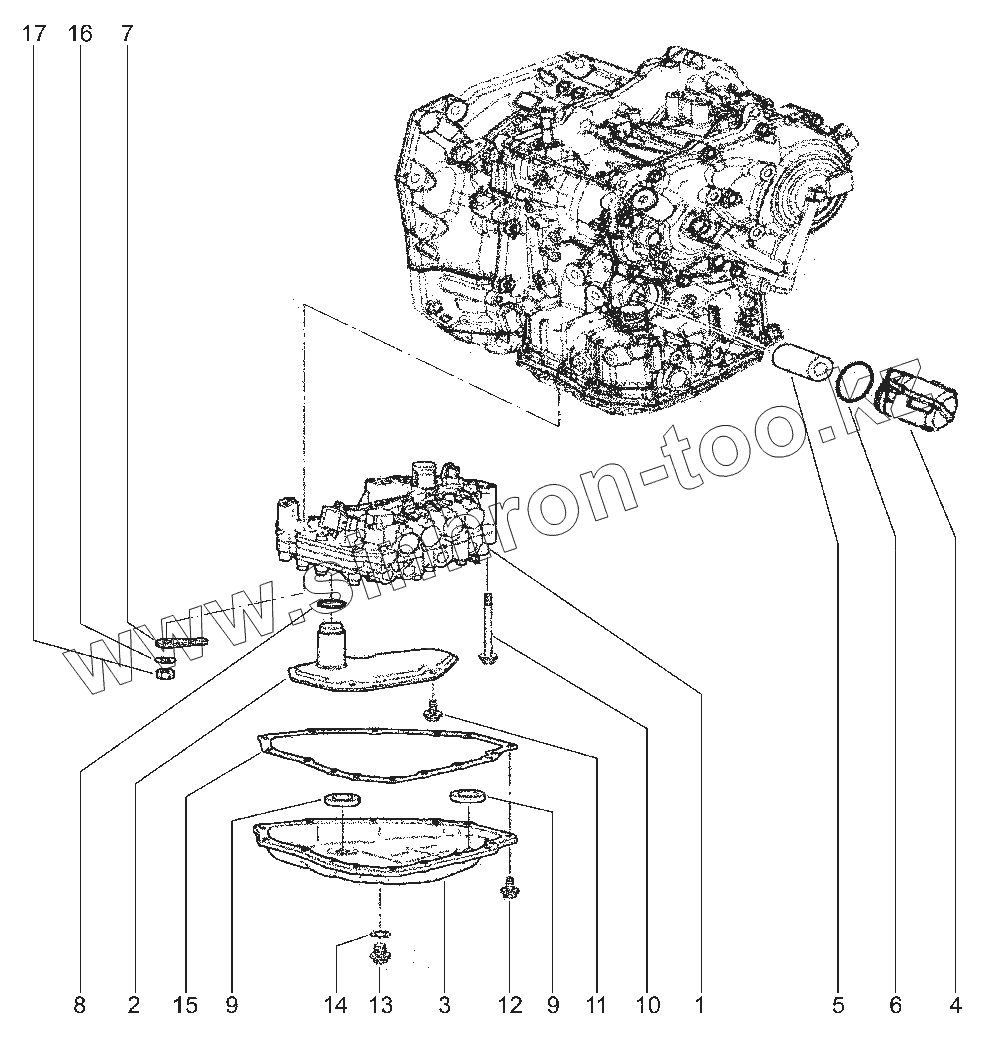

Позиция на иллюстрации	Заводской номер детали		Название детали
1	317053JX5D		Клапан управления в сборе
2	317283JX0C		Фильтр грубой очистки масла
3	313911565R		Поддон
4	318483JX0C		Крышка масляного фильтра тонкой очистки
5	317263JX0A		Масляный фильтр тонкой очистки
6	315263JX3A		Кольцо уплотнительное крышки масляного фильтра тонкой очистки
7	319251XA00		Пластина
8	315263JX1C		Кольцо уплотнительное
9	313793AX0A		Магнит
10	31377TH002		Болт крепления клапан
11	081A06121A		Болт крепления фильтра
12	313771XB0C		Болт крепления поддона
13	3137731X06		Болт сливной
14	1102631X00		Прокладка сливного болта
15	313973JX0A		Прокладка поддона
16	089151401A		Шайба пружинная
17	089112401A		Гайка
