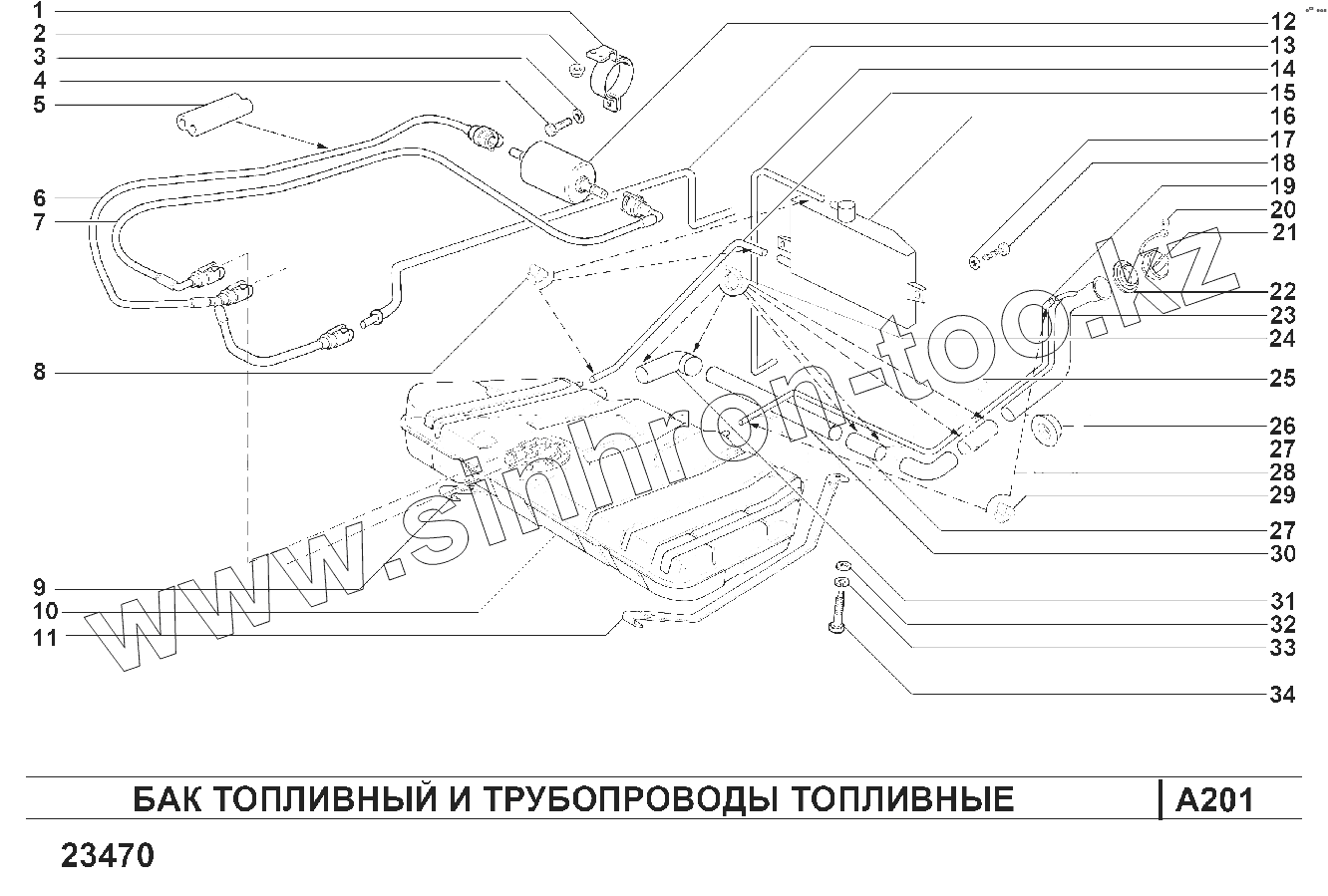

Каталог запасных частей к технике: ВАЗ LADA VIS 23470. Бак топливный и трубопроводы топливные
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21120-1117020-00 | Кронштейн | |
| 2 | 00001-0038321-01 | Гайка М6 с зубчатым буртиком | |
| 3 | 00001-0005164-70 | Шайба 6 пружинная | |
| 4 | 00001-0009024-21 | Болт М6х20 | |
| 5 | 21101-1104184-02 | Облицовка защитная | |
| 6 | 21094-1104222-03 | Трубка топливного насоса в сборе | |
| 6 | 21094-1104222-04 | Трубка топливного насоса в сборе | |
| 7 | 21094-1104243-03 | Трубка топливного фильтра в сборе | |
| 7 | 21094-1104243-04 | Трубка топливного фильтра в сборе | |
| 8 | 00001-0001709-90 | Хомут | |
| 9 | 21082-1101114-00 | Хомут крепления топливного бака правый в сборе | |
| 10 | 21101-1101007-31 | Бак топливный в сборе | |
| 11 | 21080-1101114-00 | Хомут крепления топливного бака левый в сборе | |
| 12 | 21230-1117010-00 | Фильтр топливный | |
| 13 | 23470-1104056-00 | Трубка топливного трубопровода | |
| 14 | 21144-1164038-00 | Трубка гравитационного клапана | |
| 15 | 21144-1164146-00 | Трубка топливного бака и сепаратора в сборе | |
| 16 | 21314-1164005-00 | Сепаратор со шлангами в сборе | |
| 17 | 00001-0005193-01 | Шайба 5 | |
| 18 | 00001-0076712-01 | Винт 4,9х15,9 самонарезающий | |
| 19 | 23470-1101070-30 | Шланг соединительный | |
| 20 | 00001-0007940-11 | Гайка М4 низкая | |
| 21 | 11180-1103010-12 | Пробка топливного бака | |
| 21 | 11180-1103010-13 | Пробка топливного бака | |
| 22 | 11110-1101085-00 | Уплотнитель наливной трубы топливного бака | |
| 23 | 21080-1101060-81 | Труба наливная топливного бака в сборе | |
| 24 | 21080-1300080-60 | Хомут винтовой | |
| 25 | 21010-3802710-00 | Уплотнитель | |
| 26 | 11180-1101085-00 | Уплотнитель наливной трубы | |
| 27 | 21214-1101080-30 | Шланг | |
| 27 | 21214-1101080-31 | Шланг | |
| 28 | 21144-1101066-00 | Труба промежуточная | |
| 29 | 00001-0001689-90 | Хомут 22 | |
| 30 | 23470-1101074-00 | Труба промежуточная | |
| 31 | 23470-1101080-00 | Шланг соединительный | |
| 32 | 00001-0026470-01 | Шайба 8 | |
| 33 | 00001-0005166-70 | Шайба 8 пружинная | |
| 34 | 21080-1101176-00 | Болт крепления хомута бензобака |
