  5. 621110. ТРУБОПРОВОД, ШЛАНГИ КОНДИЦИОНЕРА

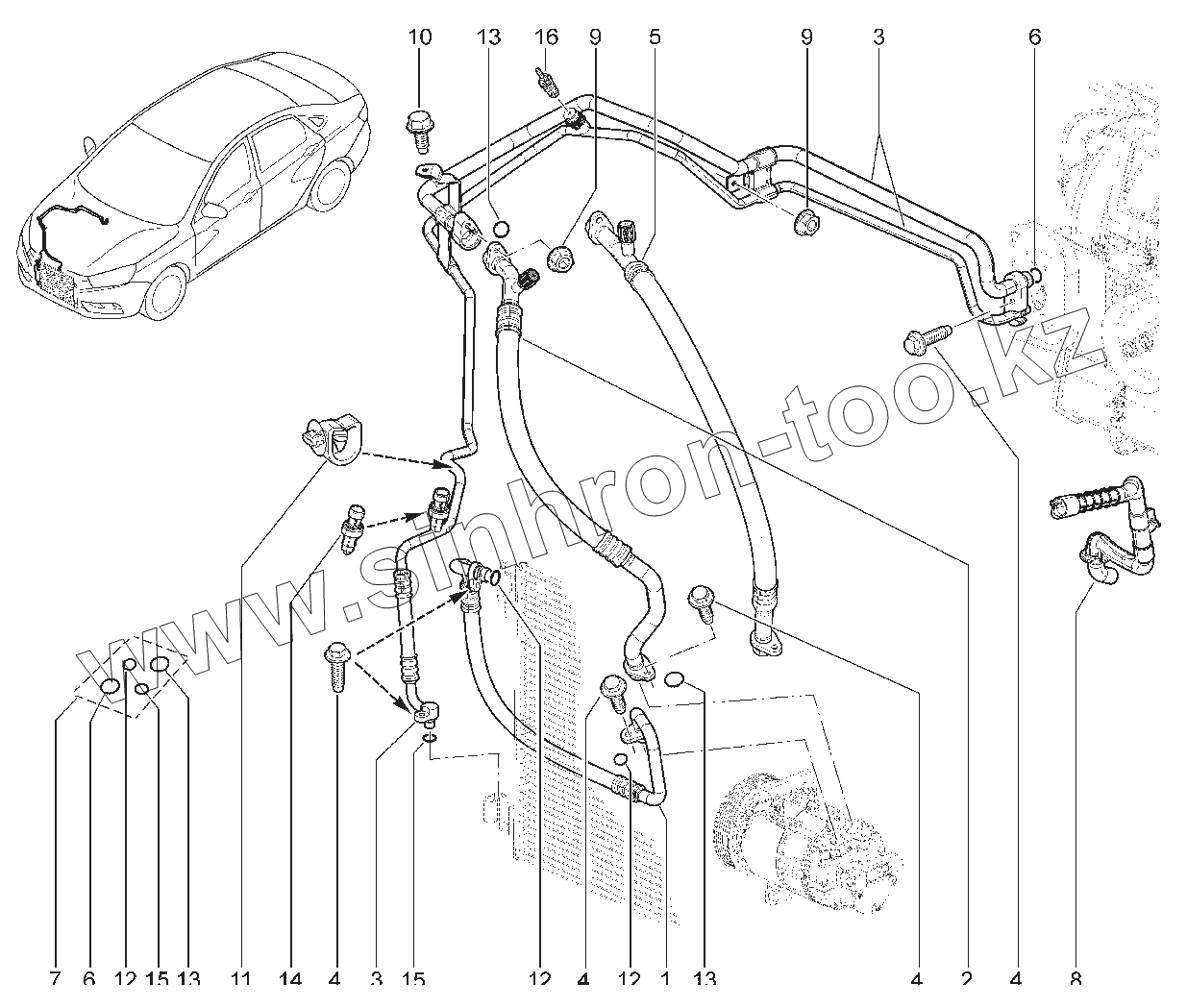

Каталог запасных частей к технике: ВАЗ LADA Vesta. 621110. ТРУБОПРОВОД, ШЛАНГИ КОНДИЦИОНЕРА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
7
8
8
10
11
12
12
12
13
13
13
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 8450008023 ТРУБОПРОВОД КОНДЕНСАТОРА В СБОРЕ
1 8450032259 Трубопровод конденсатора в сборе
1 8450008022 ТРУБОПРОВОД КОНДЕНСАТОРА В СБОРЕ
2 8450008024 ТРУБОПРОВОД КОМПРЕССОРА В СБОРЕ
2 8450008025 ТРУБОПРОВОД КОМПРЕССОРА В СБОРЕ
2 8450030840 Трубопровод компрессора в сборе
2 8450030841 Трубопровод компрессора в сборе
2 8450032260 Трубопровод компрессора в сборе
2 8450032282 Трубопровод компрессора
3 8450008020 БЛОК ТРУБОПРОВОДОВ В СБОРЕ
3 8450030842 Блок трубопроводов в сборе
3 8450031904 Блок трубопроводов в сборе
3 8450033579 Блок трубопроводов кондиционера
4 7703002661 БОЛТ M6-1-23 8-8 SA2GS D.P
4 8450039741 Кольцо уплотнительное
5 8450033106 Трубопровод компрессора в сборе
7 8450105173 Комплект колец уплотнительных для системы кондиционирования
8 7703033205 Гайка шестигранная с шайбой
8 8450007654 Шланг испарителя в сборе
10 7703020053 БОЛТ М6Х16 С ШЕСТИГРАННОЙ ГОЛОВКОЙ РЕЗЬБООБРАЗУЮЩИЙ
11 7703079740 Клипса крепления
12 8450039740 Кольцо уплотнительное
13 8450039742 Кольцо уплотнительное
14 8450039738 Датчик давлений климатической системы
15 8450039739 Кольцо уплотнительное
16 8450039737 Клапан сервисный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
