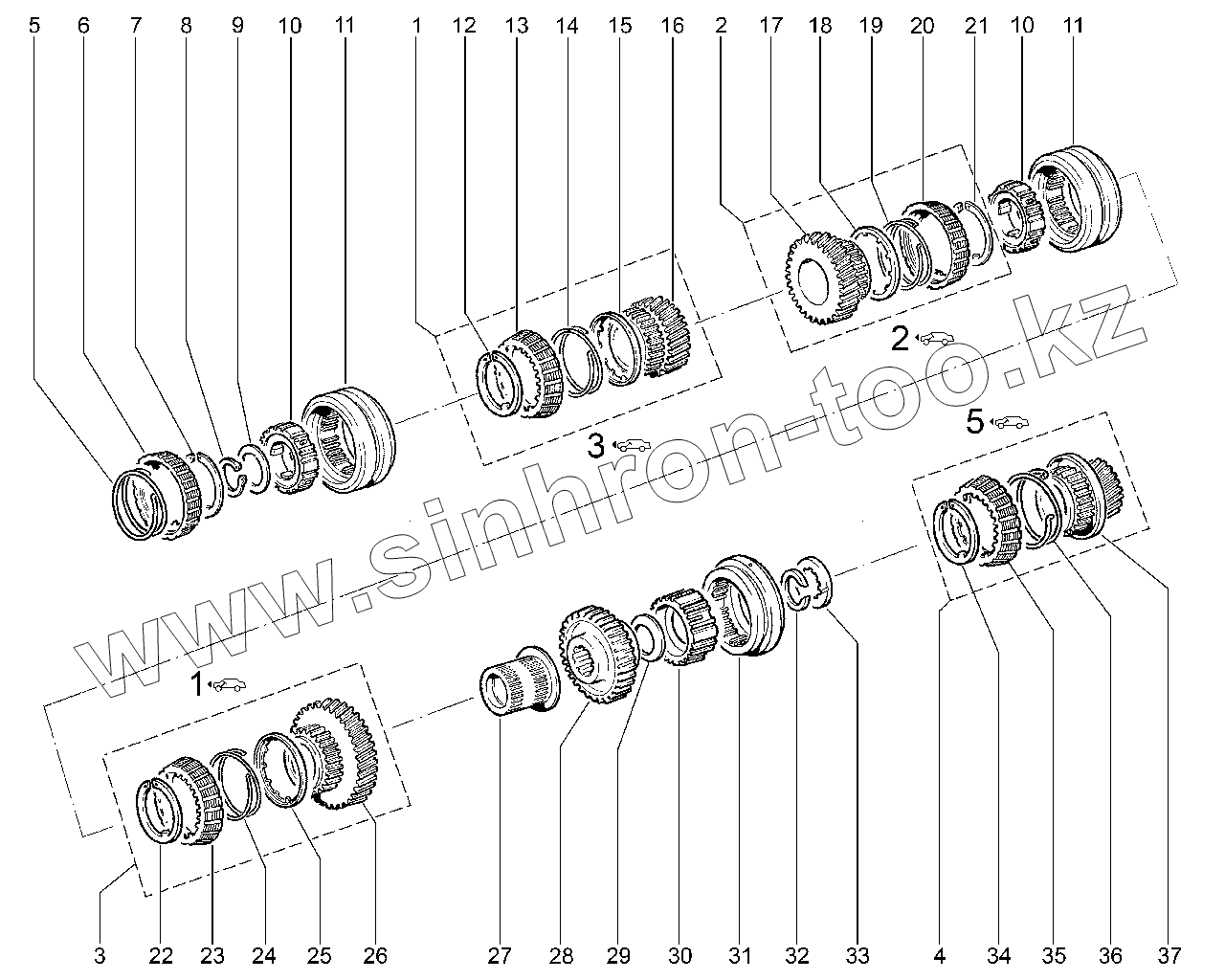

Каталог запасных частей к технике: ВАЗ LADA Urban. 224110. Шестерни коробки передач

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

10

11

11

12

13

14

14

15

16

17

18

19

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21010-1701114-00		Шестерня третьей передачи с синхронизатором в сборе
2	21010-1701125-00		Шестерня второй передачи с синхронизатором в сборе
3	21050-1701110-00		Шестерня первой передачи с синхронизатором в сборе
4	21230-1701154-10		Шестерня пятой передачи в сборе
5	21010-1701170-00		Пружина синхронизатора
5	21010-1701170-01		Пружина синхронизатора
6	21010-1701164-00		Кольцо блокирующее
7	21010-1701168-00		Кольцо стопорное
8	21010-1701117-00		Кольцо стопорное
9	21010-1701115-00		Шайба пружинная
10	21010-1701119-00		Ступица муфты
11	21010-1701116-00		Муфта синхронизатора
12	21010-1701168-00		Кольцо стопорное
13	21010-1701164-00		Кольцо блокирующее
14	21010-1701170-00		Пружина синхронизатора
14	21010-1701170-01		Пружина синхронизатора
15	21010-1701169-00		Шайба упорная
16	21010-1701131-00		Шестерня третьей передачи
17	21010-1701127-00		Шестерня второй передачи
18	21010-1701169-00		Шайба упорная
19	21010-1701170-01		Пружина синхронизатора
19	21010-1701170-00		Пружина синхронизатора
20	21010-1701164-00		Кольцо блокирующее
21	21010-1701168-00		Кольцо стопорное
22	21010-1701168-00		Кольцо стопорное
23	21010-1701164-00		Кольцо блокирующее
24	21010-1701170-00		Пружина синхронизатора
24	21010-1701170-01		Пружина синхронизатора
25	21010-1701169-00		Шайба упорная
26	21050-1701112-00		Шестерня первой передачи
27	21010-1701113-00		Втулка шестерни
28	21230-1701140-00		Шестерня заднего хода вторичного вала
29	21010-1701142-00		Шайба пружинная
30	21230-1701174-00		Ступица скользящей муфты
31	21070-1701176-00		Муфта 5-й передачи
32	21230-1701117-01		Кольцо стопорное
33	21230-1701159-00		Шайба упорная
34	21010-1701168-00		Кольцо стопорное
35	21010-1701164-00		Кольцо блокирующее
36	21010-1701170-00		Пружина синхронизатора
36	21010-1701170-01		Пружина синхронизатора
37	21230-1701157-10		Шестерня 5-й передачи

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
