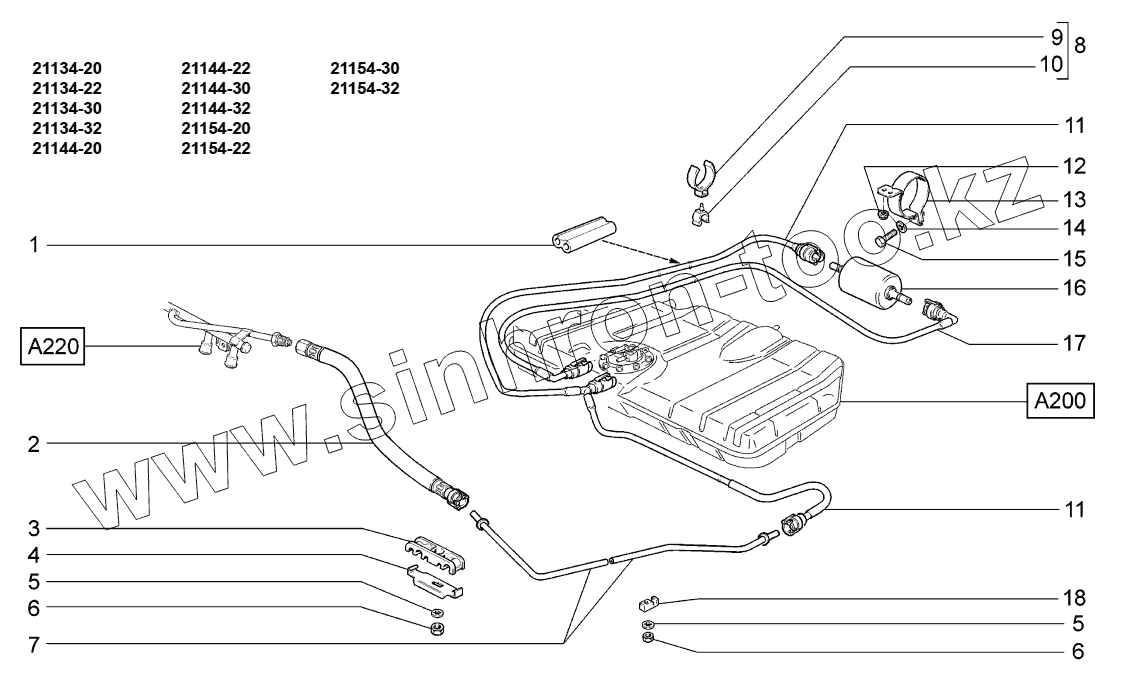

Каталог запасных частей к технике: ВАЗ LADA SAMARA 2115. Трубопроводы топливные;Fuel lines

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 21101-1104184-01 Облицовка защитная
1 21101-1104184-00 Облицовка защитная
2 21101-1104218-00 Шланг
3 21083-1104042-00 Скоба
4 21083-1104043-00 Планка скобы
5 00001-0026053-71 Шайба 6 стопорная
6 00001-0058962-11 Гайка М6
7 21094-1104056-00 Трубка топливная
8 21101-1104046-00 Скоба в сборе
9 21101-1104048-00 Скоба
10 21101-1104047-00 Скоба
11 21094-1104222-01 Шланг топливного фильтра
11 21094-1104222-02 Трубка топл./фильтра и топл./трубопровода
11 21094-1104222-00 Трубка топл./фильтра и топл./трубопровода
12 00001-0038321-01 Гайка М6 с зубчатым буртиком
13 21082-1117020-00 Кронштейн
14 00001-0005164-70 Шайба 6 пружинная
15 00001-0009024-21 Болт М6х20
16 21230-1117010-00 Фильтр топливный
16 21230-1117010-01 Фильтр топливный
16 21230-1117010-02 Фильтр топливный
17 21094-1104243-00 Трубка электробензонасоса и топл./фильтра
17 21094-1104243-01 Трубка топливного фильтра
17 21094-1104243-02 Трубка электробензонасоса и топл./фильтра
18 21080-1104047-00 Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
