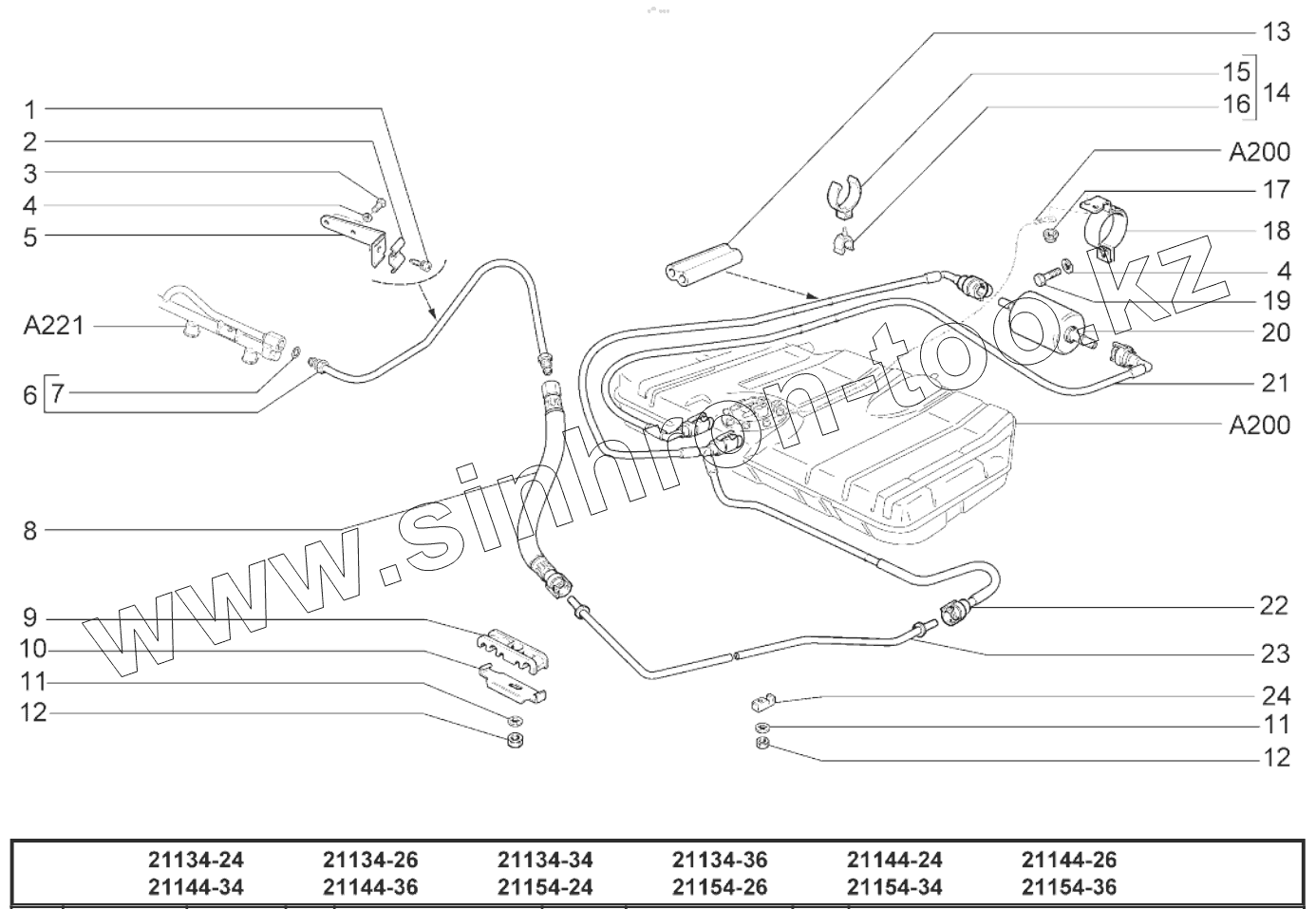

Каталог запасных частей к технике: ВАЗ LADA SAMARA 2114 доп.. Трубопроводы топливные
1
2
3
4
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
20
21
21
21
21
21
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21214-1104136-00 | Винт | |
| 2 | 21214-1104116-00 | Зажим | |
| 3 | 00001-0009021-21 | Болт М6х14 | |
| 4 | 00001-0005164-70 | Шайба 6 пружинная | |
| 5 | 21120-1104092-00 | Кронштейн | |
| 6 | 11190-1104013-00 | Трубка топливная передняя | |
| 7 | 21120-1104252-00 | Кольцо уплотнительное | |
| 7 | 21120-1104252-03 | Кольцо уплотнительное | |
| 8 | 21101-1104218-00 | Шланг | |
| 8 | 21101-1104218-01 | Шланг передний | |
| 9 | 21080-1104042-10 | Скоба | |
| 10 | 21080-1104043-10 | Планка скобы | |
| 11 | 00001-0026053-71 | Шайба 6 стопорная | |
| 12 | 00001-0058962-11 | Гайка М6 | |
| 13 | 21101-1104184-01 | Облицовка защитная | |
| 13 | 21101-1104184-02 | Облицовка защитная | |
| 14 | 21101-1104046-00 | Скоба в сборе | |
| 15 | 21101-1104048-00 | Скоба | |
| 16 | 21101-1104047-00 | Скоба | |
| 17 | 00001-0038321-01 | Гайка М6 с зубчатым буртиком | |
| 18 | 21120-1117020-00 | Кронштейн | |
| 18 | 21082-1117020-00 | Кронштейн | |
| 19 | 00001-0009024-11 | Болт М6х20 | |
| 20 | 21230-1117010-00 | Фильтр топливный | |
| 20 | 21230-1117010-01 | Фильтр топливный | |
| 20 | 21230-1117010-02 | Фильтр топливный | |
| 21 | 21094-1104243-04 | Трубка топливного фильтра в сборе | |
| 21 | 21094-1104243-05 | Трубка электробензонасоса и топл./фильтра | |
| 21 | 21094-1104243-03 | Трубка топливного фильтра в сборе | |
| 21 | 21094-1104243-02 | Трубка электробензонасоса и топл./фильтра | |
| 21 | 21094-1104243-00 | Трубка электробензонасоса и топл./фильтра | |
| 22 | 21094-1104222-00 | Трубка топл./фильтра и топл./трубопровода | |
| 22 | 21094-1104222-02 | Трубка топл./фильтра и топл./трубопровода | |
| 22 | 21094-1104222-03 | Трубка топливного насоса в сборе | |
| 22 | 21094-1104222-04 | Трубка топливного насоса в сборе | |
| 22 | 21094-1104222-05 | Трубка топл./фильтра и топл./трубопровода | |
| 23 | 21094-1104056-00 | Трубка топливная | |
| 24 | 21080-1104047-00 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
