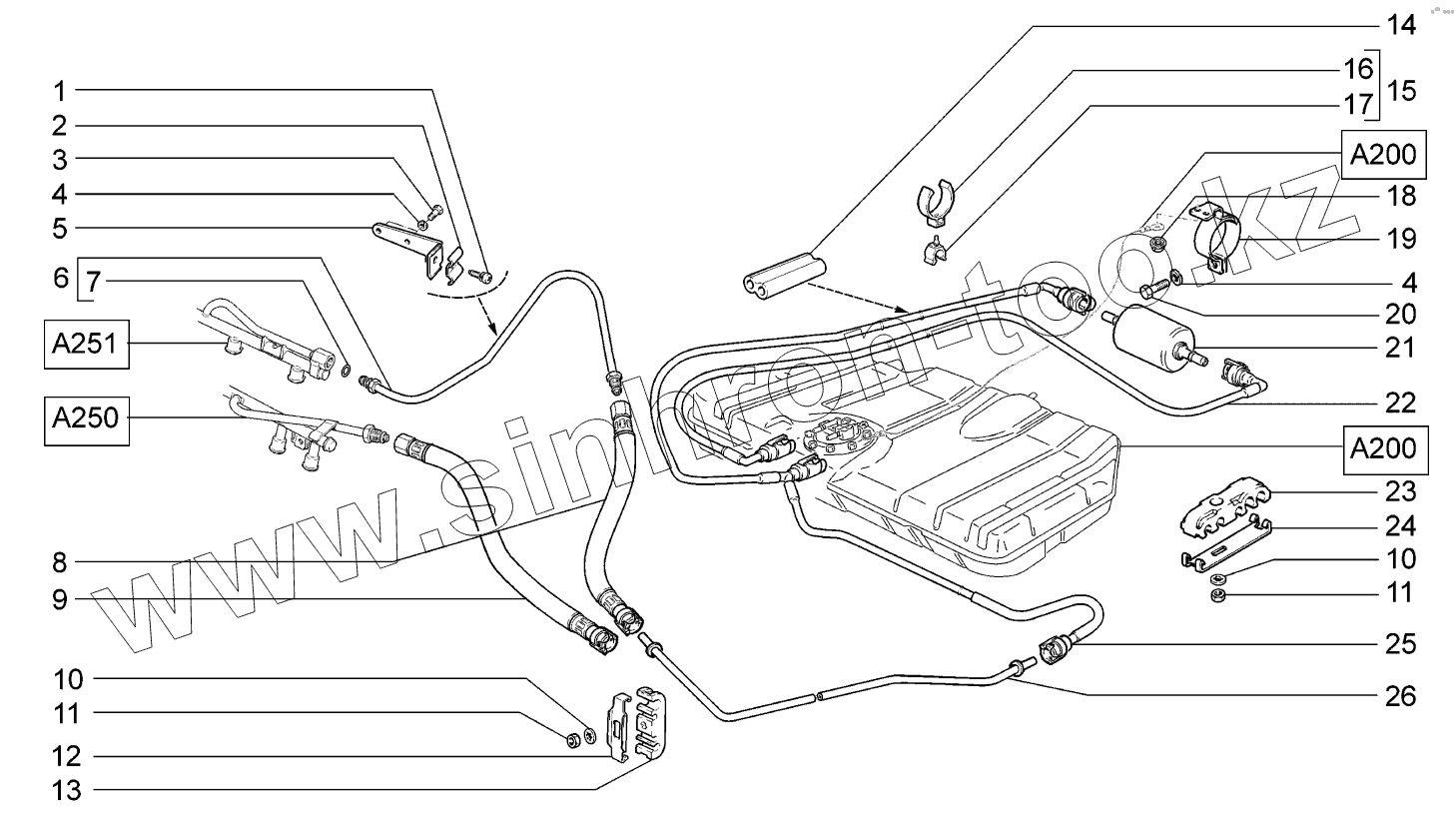

Каталог запасных частей к технике: ВАЗ LADA Priora (ВАЗ-2170). Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1104136-00 Винт
2 21214-1104116-00 Зажим
3 00001-0009021-21 Болт М6х14
4 00001-0005164-70 Шайба 6 пружинная
5 21120-1104092-00 Кронштейн
6 11190-1104013-00 Трубка топливная передняя
7 21120-1104252-00 Кольцо уплотнительное
7 21120-1104252-03 Кольцо уплотнительное
8 21101-1104218-00 Шланг
8 21101-1104218-01 Шланг передний
9 21101-1104218-10 Шланг передний
9 21101-1104218-11 Шланг передний
10 00001-0026053-71 Шайба 6 стопорная
11 00001-0058962-11 Гайка М6
12 21080-1104043-10 Планка скобы
13 21080-1104042-10 Скоба
14 21101-1104184-00 Облицовка защитная
15 21101-1104046-00 Скоба в сборе
16 21101-1104048-00 Скоба
17 21101-1104047-00 Скоба
18 00001-0038321-01 Гайка М6 с зубчатым буртиком
19 21120-1117020-00 Кронштейн
20 00001-0009024-11 Болт М6х20
21 21230-1117010-00 Фильтр топливный
21 21230-1117010-01 Фильтр топливный
21 21230-1117010-02 Фильтр топливный
22 21101-1104243-00 Трубка электробензонасоса и топл./фильтра
22 21101-1104243-01 Трубка электробензонасоса и топл./фильтра
23 21100-1104042-00 Скоба
24 21100-1104043-00 Планка скобы
25 21101-1104222-00 Трубка топл./фильтра и топл./трубопровода
25 21101-1104222-01 Трубка топл./фильтра и топл./трубопровода
26 21101-1104056-00 Трубка топливная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
