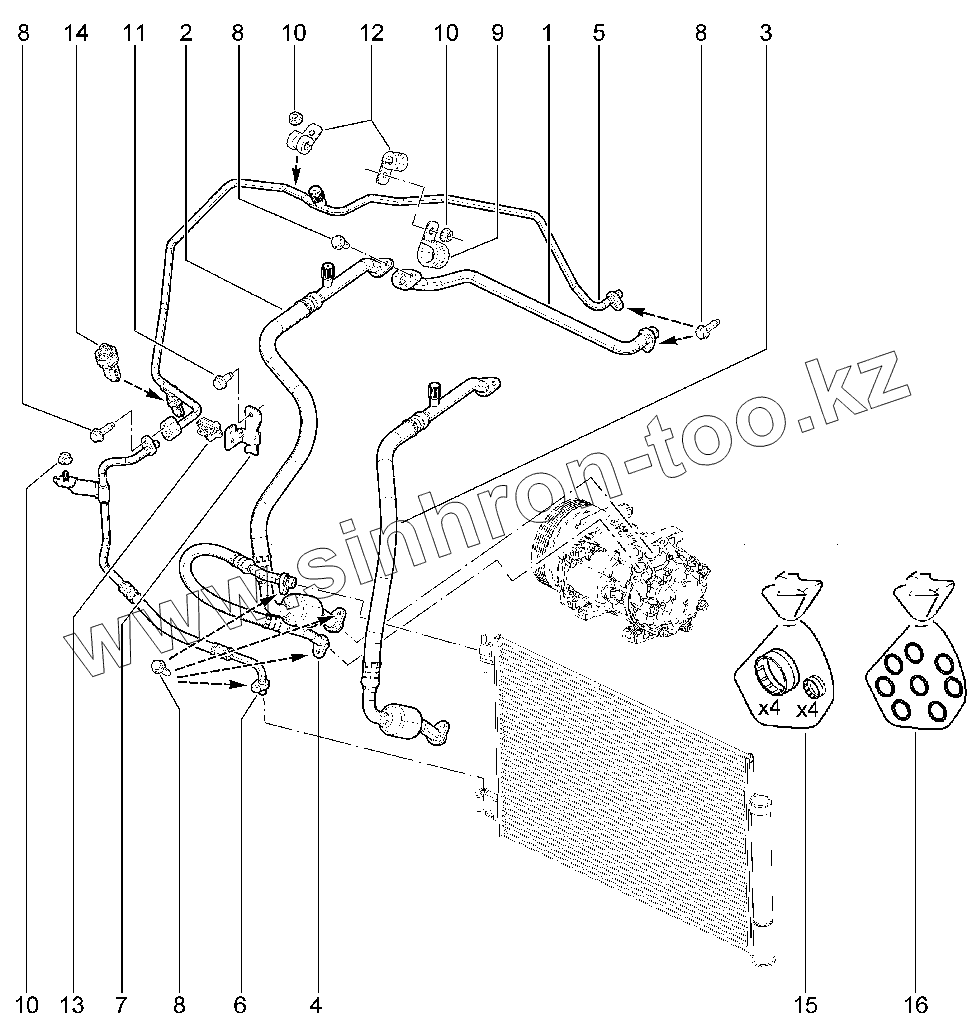

Каталог запасных частей к технике: ВАЗ LADA Largus FL. Трубопровод, шланги кондиционера (FL)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

8

9

10

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8450091867		Трубопровод 1 между компрессором и осушителем
2	8450091540		Трубопровод 2 между компрессором и осушителем
3	8450091631		Трубопровод 2 между компрессором и осушителем
4	8450091074		Трубопровод м/у компрессором и конденсатором
5	8450091075		Трубопровод 2 между конденсатором и клапаном
6	924402763R		Трубопровод конденсатора испарителя
7	8450020077		Кронштейн системы кондиционирования
8	7703102071		Болт M6-23
9	7705005289		ХОМУТ
10	7703033205		Гайка шестигранная с шайбой
11	7703002929		Болт шестигранный с буртиком
12	7705005265		Хомут крепления трубки
13	7703179006		Скоба крепления
14	7701205751		Датчик давления
15	7701208148		Комплект кольцевых уплотнений
16	7701208363		Комплект кольцевых уплотнений

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
