Каталог запасных частей к технике: ВАЗ LADA Largus 4601. Трубки, шланги

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

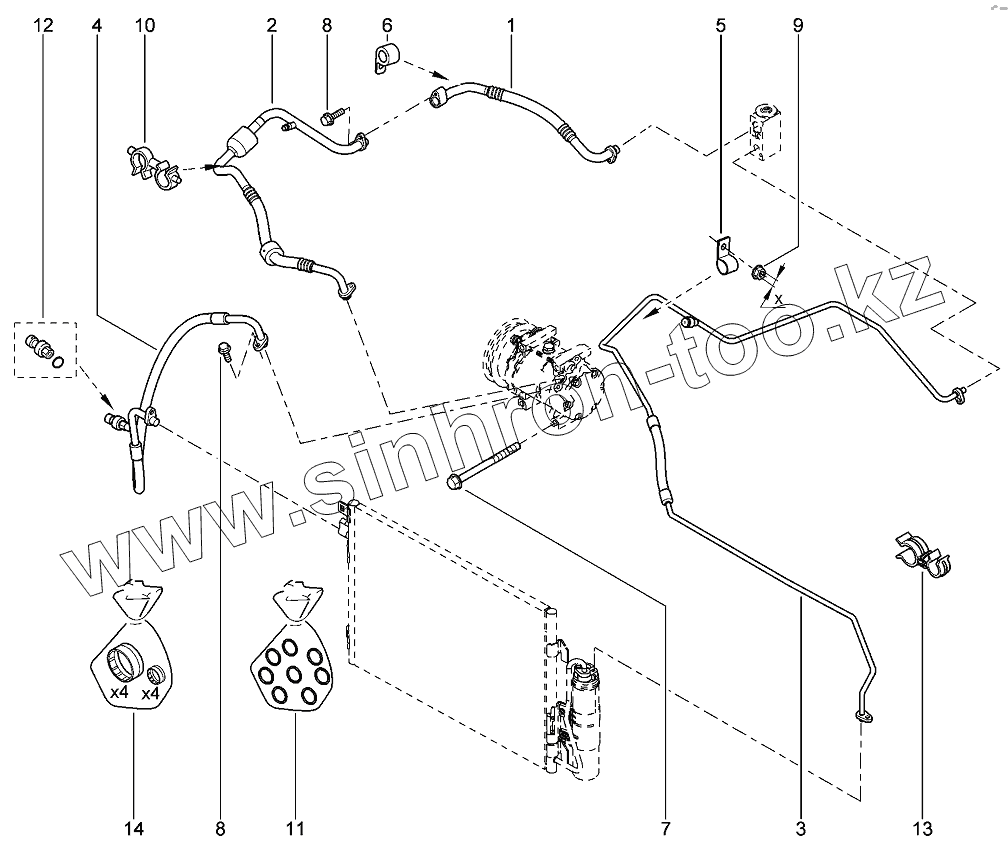

Позиция на иллюстрации	Заводской номер детали		Название детали
1	924805438R		Трубка
2	924804967R		Трубка
3	924402121R		Трубка конденсат и расширенный клапан
4	924901107R		Трубка
5	7705005265		Хомут крепления трубки
6	7705005278		Хомут крепления трубки
7	7703002209		Болт шестигранный с буртиком М
8	7703002838		Болт шестигранный с буртиком М
9	7707033001		Гайка шестигранная с фланцем
10	7703079154		Скоба крепления
11	7701208363		Комплект кольцевых уплотнений
12	7701205751		Датчик давления
13	7703079164		Клипса крепления
14	7701208148		Комплект кольцевых уплотнений

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
