Каталог запасных частей к технике: ВАЗ LADA Largus 4601. Картер сцепления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

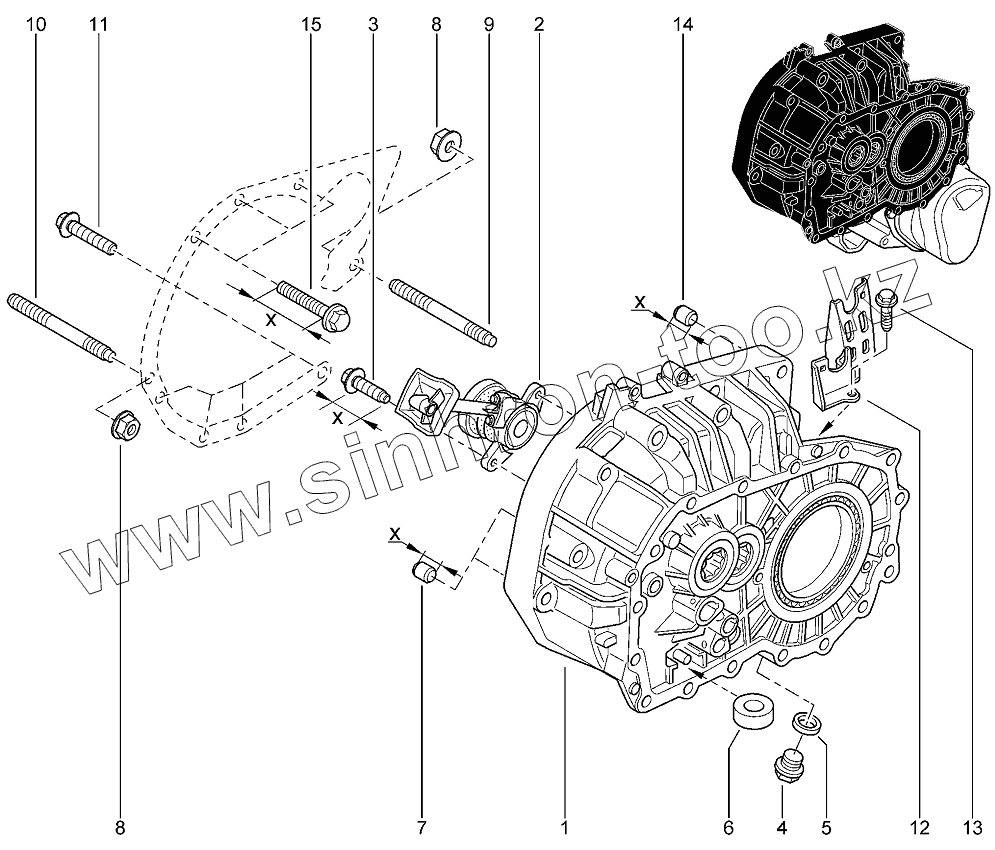

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7701477503		Картер сцепления в сборе
2	7701478631		Рабочий цилиндр гидропривода сцепления
3	306200650R		Болт шестигранный с буртиком
4	7703002751		Пробка М16х150 4-8 s
5	7703062062		Уплотнительное кольцо 16
6	7700688654		Магнит
7	7705010130		Втулка установочная
8	7703033148		Гайка шестигранная с буртиком М
9	7703027524		Шпилька М10х150-78
10	7703027524		Шпилька М10х150-78
11	7703002697		Болт шестигранный с буртиком
12	8200449303		Кронштейн
13	8200830421		Болт крепления, трос привода
14	7705010087		Втулка 10,4х13
15	7703002721		Болт шестигранный с буртиком и шайбой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
