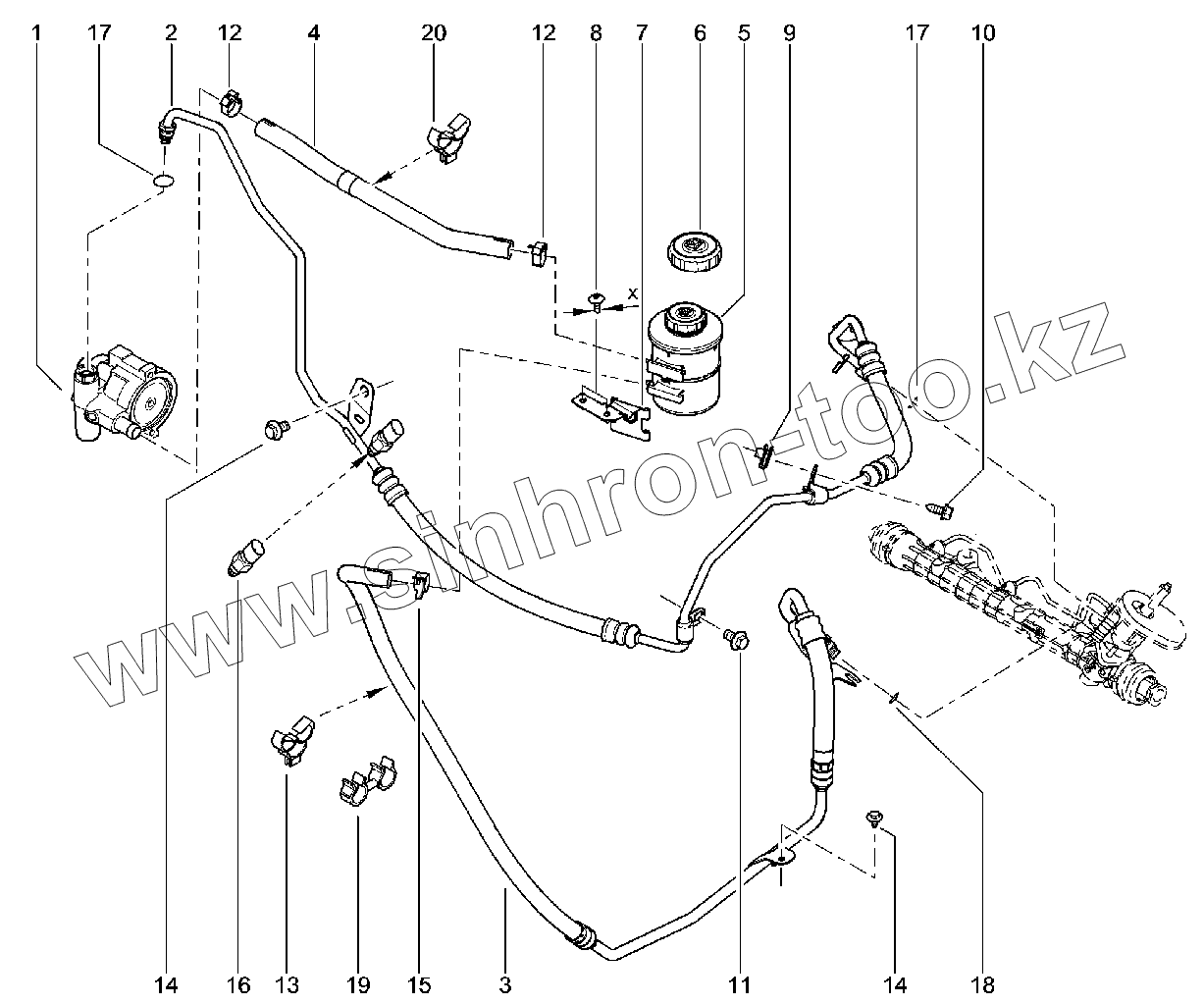

Каталог запасных частей к технике: ВАЗ LADA Largus. 353410. Гидроусилитель(K4M с КУ)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 491108049R Насос усилителя рулевого управления
2 497201055R Трубопровод гур высокого давления
2 497209039R Трубка гидроусилителя
2 8200893942 Маслопроводы высокого давления
3 8200900246 Шланг низкого давления бачка ГУРУ
4 8200895455 Труба подводящая насоса гидроусилителя
4 497172931R Труба подводящая насоса гидроусилителя
5 8200005185 Бак масляный ГУРУ, с пробкой
6 7700816919 Пробка бака ГУРУ
7 6001550710 Кронштейн
8 7703008162 Шуруп с полукруглой головкой
9 7703046151 Гайка М из листового металла
10 7703602226 Болт шестигранный с буртиком
11 7703002943 Болт с шестигранной головкой 8х80
12 7703083470 Хомут пружинный d.1
13 7703179080 Скоба крепления
14 7703101447 Болт шестигранный с шайбой
15 7703083469 Хомут крепления d.1
16 497610324R Датчик давления ГУРУ
17 7703065106 Уплотнитель 7,6х10,8х1,6
18 7703065243 Уплотнитель 9,5х12,3-1,4
19 8200717021 Скоба крепления
20 7703079216 Пистон крепления трубопровода
20 7703179080 Скоба крепления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
