Каталог запасных частей к технике: ВАЗ LADA Largus. 117610. Распредвалы, клапаны (K7M)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

12

13

13

14

15

16

16

16

17

17

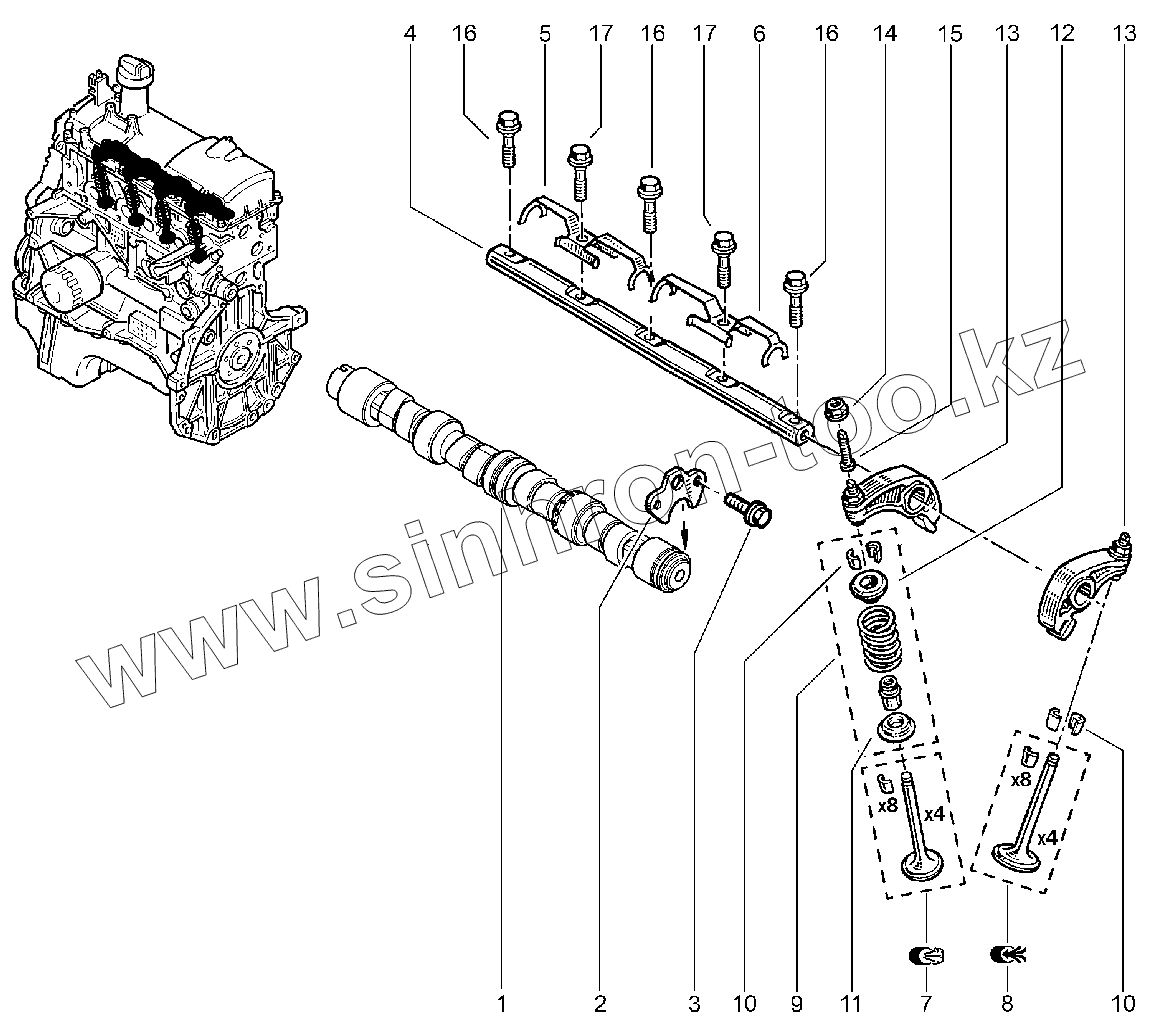

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8200881281		Вал распределительный
2	8201072623		Фиксатор осевой распредвала
3	7703006333		Винт М с цилиндрической головкой и сферой
4	8200752920		Ось коромысла клапана
5	7700738438		Фиксатор оси коромысла
6	7700738438		Фиксатор оси коромысла
7	7701475895		Выпускной клапан
8	7701475894		Впускной клапан
9	7701479053		Пружина клапана
10	7700564113		Полукольцо клапана
11	7700864519		Тарелка пружины клапана
12	132059722R		Тарелка опорная
12	7700745552		Шайба опорная
13	7700273618		Коромысло в сборе
14	7707033001		Гайка шестигранная с фланцем
15	7700273504		Болт регулировочный коромысла клапана
16	7700739225		Болт крепления оси коромысла R19
17	7700273281		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
