Каталог запасных частей к технике: ВАЗ LADA Largus. Шланги системы охл.двигателя (K4M)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

6

6

7

7

8

9

10

11

12

12

12

13

14

14

14

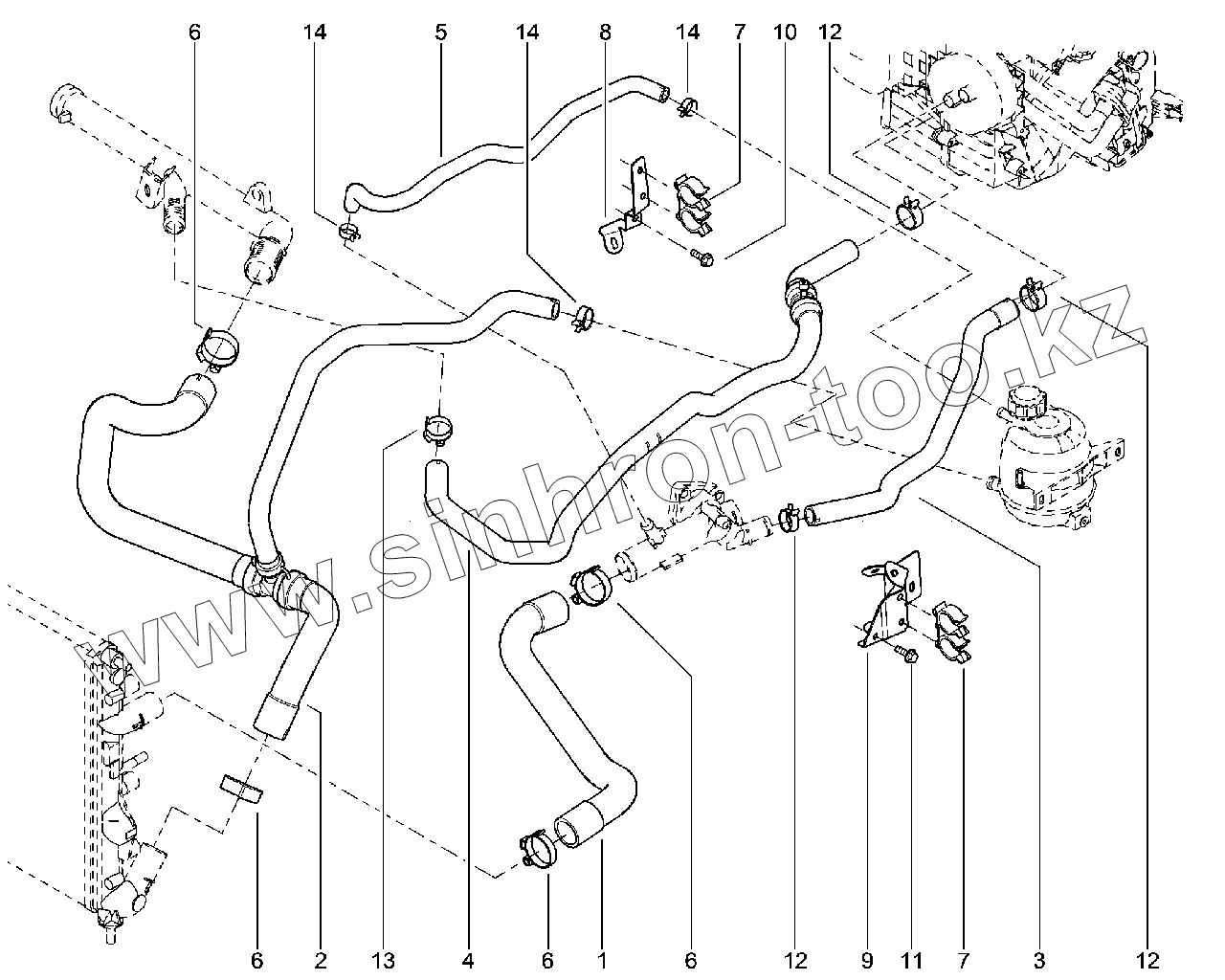

Позиция на иллюстрации	Заводской номер детали		Название детали
1	215010073R		Шланг подводящей радиатора
1	215012563R		Шланг подводящий радиатора
2	215019787R		Шланг отводящий радиатора
3	6001548890		Шланг подводящий радиатора отопителя
4	6001548891		Шланг отводящий радиатора отопителя
5	6001548892		Шланг расширительного бачка
6	7703083430		Гибкий зажим
7	7703079857		Хомут шлангов
8	6001550663		Кронштейн крепления
9	7700424756		Кронштейн
10	7703101447		Болт шестигранный с шайбой
11	7703002838		Болт шестигранный с буртиком М
12	7703083471		Хомут крепления
13	7703083414		Пружинный хомут
14	7703083469		Хомут крепления d.1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
