Каталог запасных частей к технике: ВАЗ LADA Largus. Шестерни КПП (BVI5-P3M, P4M)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

17

17

17

18

19

20

21

22

23

24

25

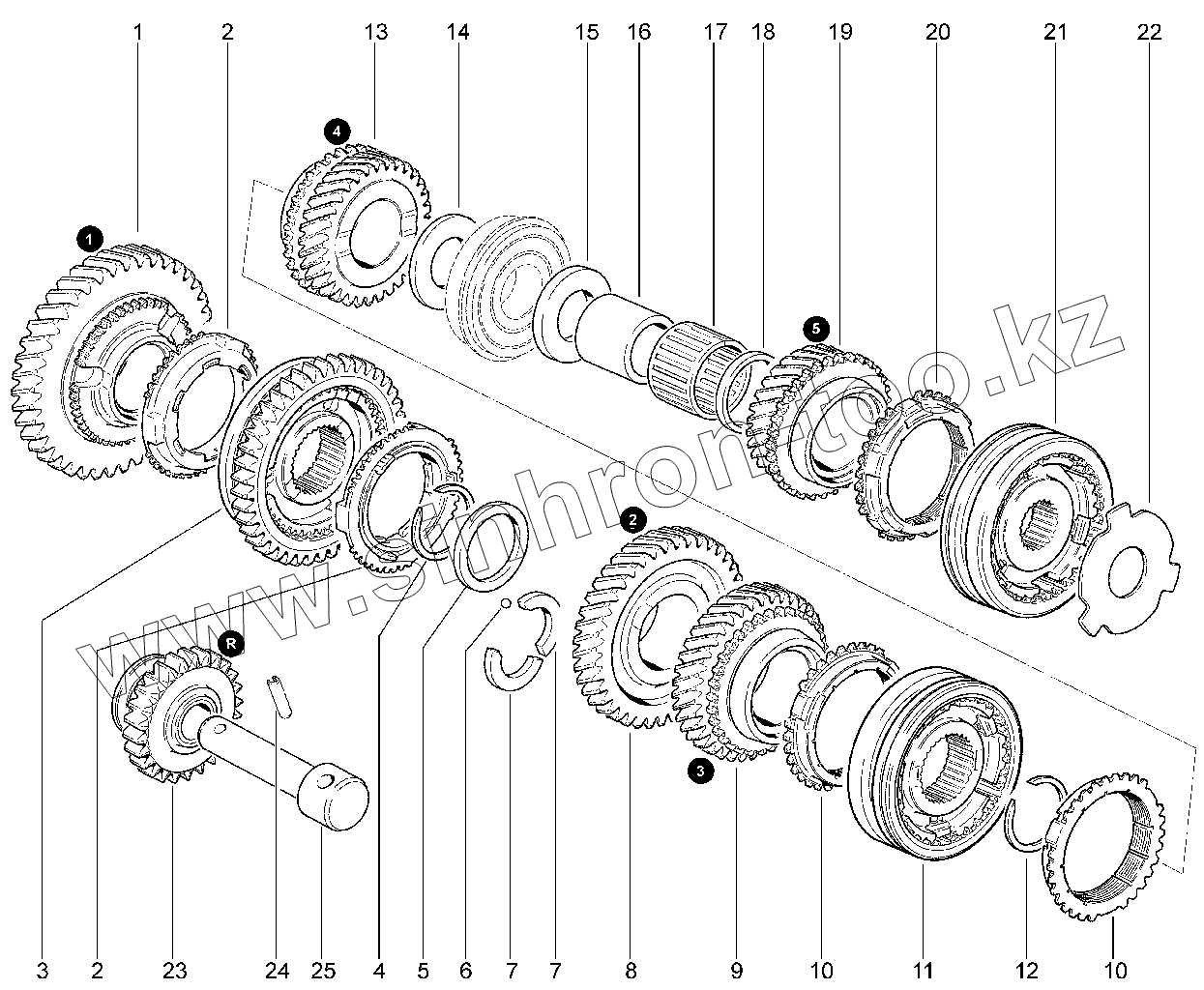

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21800-1701112-00		Шестерня 1-й передачи вторичного вала
2	21810-1701302-00		Кольца синхронизатора в сборе
3	21800-1701110-00		Синхронизатор 1 и 2-ой передач
4	21120-1701117-00		Кольцо стопорное
5	21080-1701135-00		Кольцо стопорное
6	21010-1702159-00		Шарик
7	21120-1701134-00		Полукольцо
8	21800-1701127-10		Шестерня 2-ой передачи вторичного вала
9	21120-1701131-00		Шестерня 3-й передачи вторичного вала
10	21100-1701164-00		Кольцо блокирующее синхронизатора
11	21120-1701114-00		Синхронизатор 3 и 4-ой передач
12	21080-1701117-00		Кольцо стопорное
13	21120-1701146-00		Шестерня 4-й передачи
14	21080-1701148-00		Шайба упорная
15	21083-1701159-00		Шайба упорная
16	21083-1701133-00		Втулка
17	21080-1701108-00		Подшипник
17	21080-1701108-01		Подшипник
17	21080-1701108-02		Подшипник
17	21080-1701108-03		Подшипник
18	21080-1701144-00		Кольцо дистанционное
19	21083-1701158-00		Шестерня 5-й передачи вторичного вала
20	21080-1701164-10		Кольцо блокирующее синхронизатора
21	21083-1701152-11		Синхронизатор 5-й передачи
22	21083-1701166-00		Пластина упорная
23	21100-1701080-00		Шестерня заднего хода
24	00001-0041660-70		Штифт 5х22
25	21810-1701092-00		Ось промежуточной шестерни

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
