Каталог запасных частей к технике: ВАЗ LADA Largus. Картер сцепления (BVM5-JR5/P3M)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19

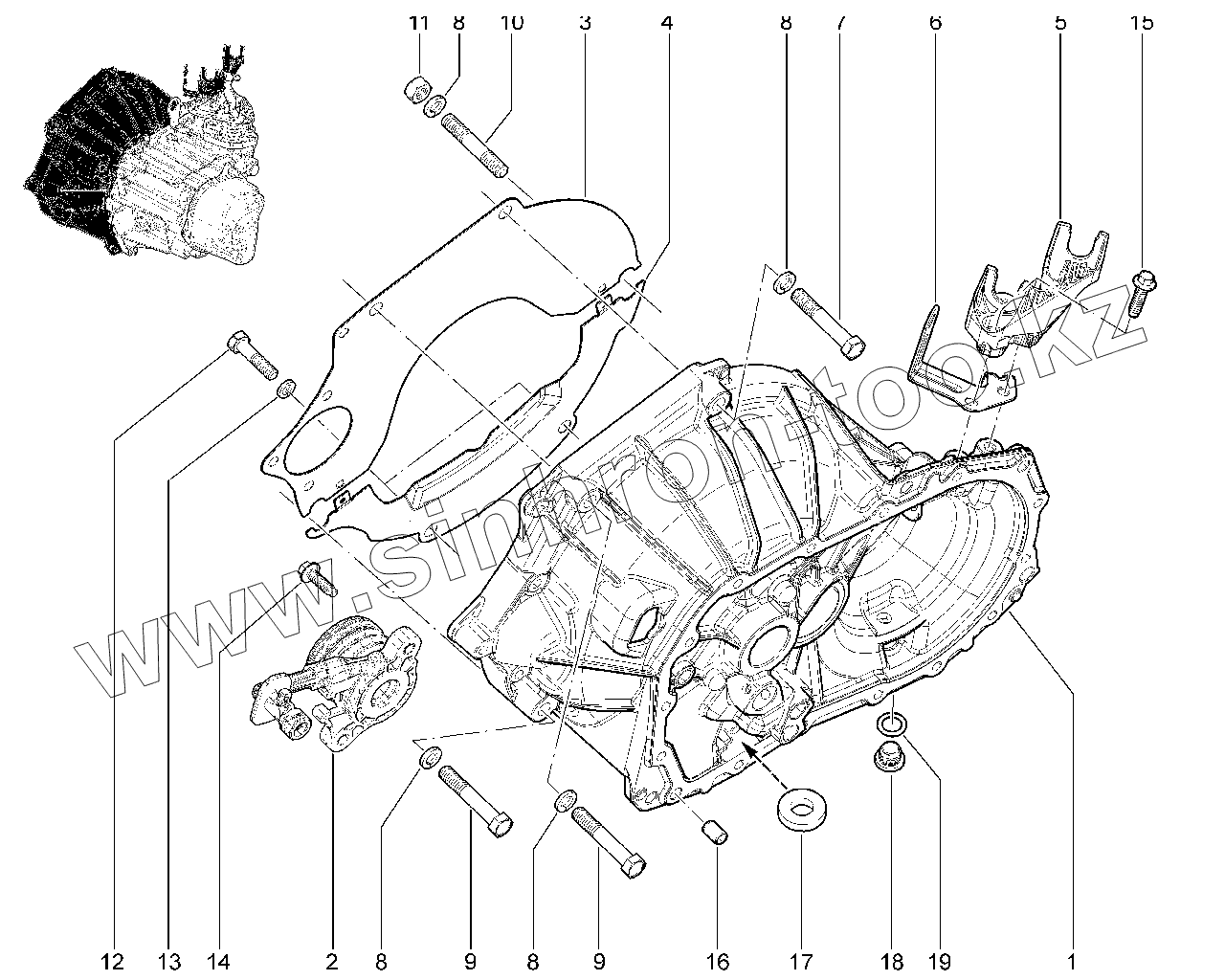

Позиция на иллюстрации Заводской номер детали Название детали
1 8450020125 Картер сцепления
2 306200650R Болт шестигранный с буртиком
2 306201586R ЦИЛИНДР РАБОЧИЙ ГИДРОПРИВОДА СЦЕПЛЕНИЯ
2 306205482R Подшипник выжимной гидравлический
2 306206219R Подшипник выжимной гидравлический
3 8450030639 Крышка картера сцепления верхняя с покрытием
4 8450030640 Крышка картера сцепления нижняя с покрытием
5 344149081R Кронштейн крепления тросов переключения передач в сборе
6 8450020126 КРОНШТЕЙН КРЕПЛЕНИЯ ШТЕКЕРА ДИАГНОСТИЧЕСКОГО ДАТЧИКА КИСЛОРОДА
7 00001-0055413-21 Болт М12х1,25х75
8 00001-0005170-70 Шайба 12 пружинная
9 00001-0055410-21 Болт М12х1,25х60
10 00001-0035529-21 Шпилька М12х1,25х55
11 00001-0061015-11 Гайка М12х1,25
12 00001-0012347-21 Болт М10х1,25х45
13 00001-0005168-70 Шайба 10 пружинная
14 7703002748 Болт шестигранный с буртиком
15 8200830421 Болт крепления, трос привода
16 7705010121 Втулка установочная
17 7700688654 Магнит
18 7703075347 Пробка М16х150 4-8 s
19 7703062062 Уплотнительное кольцо 16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
