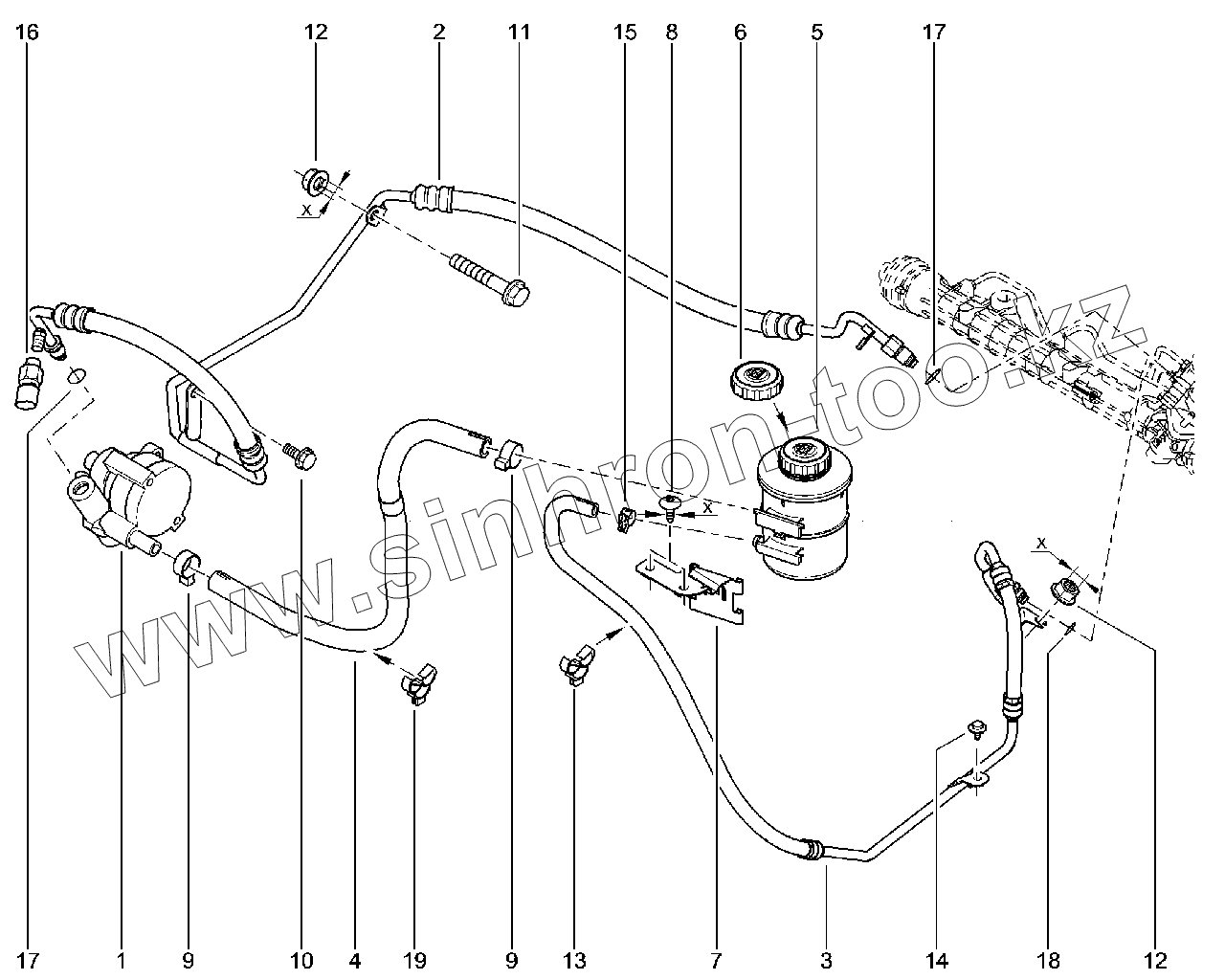

Каталог запасных частей к технике: ВАЗ LADA Largus. Гидроусилитель (K7M без КУ)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 491108694R Насос усилителя рулевого управления
2 497200350R Трубка гидроусилителя рулевого управления высокого давления
2 497209217R Трубопровод подводящий высокого давлен. Гидроусилителя
3 497257535R Шланг обратный низкого давления бачка ГУРУ
4 497175457R Труба насоса гидроусилителя
4 497177008R Труба насоса гидроусилителя
4 8200742060 Шланг низкого давления насоса ГУРУ
5 8200005185 Бак масляный ГУРУ, с пробкой
6 7700816919 Пробка бака ГУРУ
7 6001550688 Кронштейн бака масляного ГУРУ
8 7703008162 Шуруп с полукруглой головкой
9 7703083470 Хомут пружинный d.1
10 7703602226 Болт шестигранный с буртиком
11 7703001241 Болт с шестигранной головкой 8х80
12 7703033206 Гайка шестигранная с буртиком
13 7703179080 Скоба крепления
14 7703101447 Болт шестигранный с шайбой
15 7703083469 Хомут крепления d.1
16 497610324R Датчик давления ГУРУ
17 7703065106 Уплотнитель 7,6х10,8х1,6
18 7703065243 Уплотнитель 9,5х12,3-1,4
19 7703179080 Скоба крепления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
