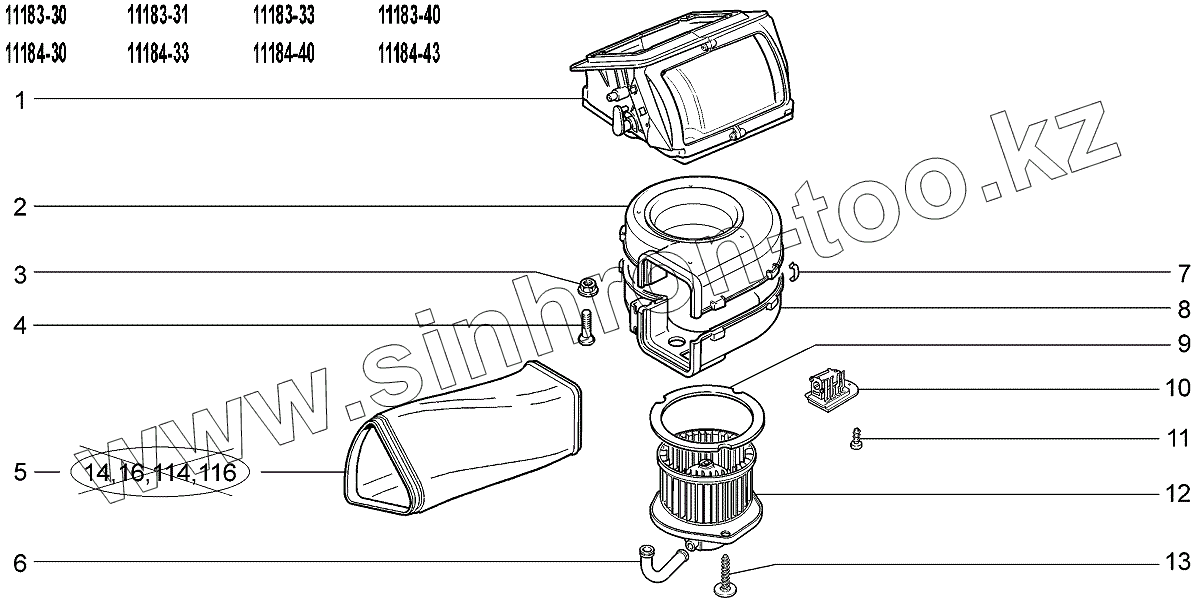

Каталог запасных частей к технике: ВАЗ LADA Kalina 1118. Вентилятор климатической установки

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11180-8119020-00		Воздухозаборник в сборе
2	21230-8118036-00		Улитка вентилятора верхняя
3	00001-0038318-01		Гайка М5 с зубчатым буртиком
4	00001-0032992-01		Винт М5х12
5	11180-8119124-00		Воздухопровод промежуточный
6	21230-8118096-00		Патрубок подвода воздуха
7	21080-8101110-00		Скоба
8	21230-8118037-00		Улитка вентилятора нижняя
9	21230-8118097-00		Уплотнитель фланца вентилятора
10	21230-8118022-00		Резистор добавочный
10	21230-8118022-01		Резистор добавочный
11	00001-0076691-01		Винт 3,6х12,7 самонарезающий
12	11180-8118020-00		Электровентилятор отопителя
12	11180-8118020-01		Электровентилятор отопителя
12	11180-8118020-02		Электровентилятор отопителя
13	21230-6302332-00		Винт самонарезающий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
