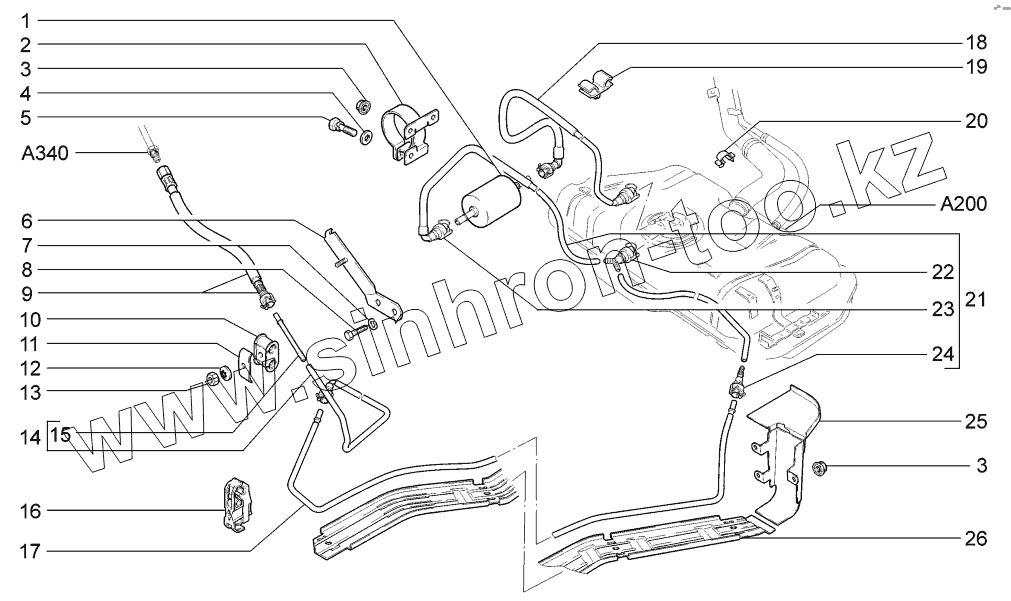

Каталог запасных частей к технике: ВАЗ LADA Kalina 1117, 1118, 1119. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
23
24
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 21230-1117010-01 Фильтр топливный
1 21230-1117010-00 Фильтр топливный
1 21230-1117010-02 Фильтр топливный
2 11180-1117020-10 Кронштейн с хомутом
3 00001-0038321-01 Гайка М6 с зубчатым буртиком
4 00001-0026444-01 Шайба 6
5 00001-0038246-21 Болт М6х25 с пружинной шайбой
6 11180-1104140-00 Кронштейн в сборе
7 00001-0005164-70 Шайба 6 пружинная
8 00001-0009021-21 Болт М6х14
9 11180-1104240-00 Шланг топливный в сборе
10 11180-1104089-00 Уплотнитель разрезной
10 11180-1104089-01 Уплотнитель разрезной
11 11180-1104116-00 Зажим
12 00001-0026053-70 Шайба 6 стопорная
13 00001-0058962-11 Гайка М6
14 11180-1104220-00 Трубка переднего топливного трубопровода в сборе
15 11180-1104248-00 Трубка переходная
16 11180-1104048-10 Скоба крепления трубопроводов
17 11180-1104034-00 Трубка топливопровода в сборе
18 11180-1104243-20 Трубка от электробензонасоса к т/фильтру в сборе
18 11180-1104243-21 Трубка от электробензонасоса к т/фильтру в сборе
19 21214-1104142-00 Скоба
20 00001-0045696-80 Скоба 12
21 11180-1104222-20 Трубка т/фильтра и топливного трубопровода в сборе
21 11180-1104222-21 Трубка т/фильтра и топливного трубопровода в сборе
22 11180-1104410-30 Соединитель в сборе
22 11180-1104410-41 Соединитель в сборе
23 11180-1104410-10 Соединитель в сборе
23 11180-1104410-11 Соединитель в сборе
24 11180-1104410-00 Соединитель в сборе
24 11180-1104410-01 Соединитель в сборе
25 11180-1104195-00 Экран в сборе
26 11180-1104058-00 Экран трубопроводов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
