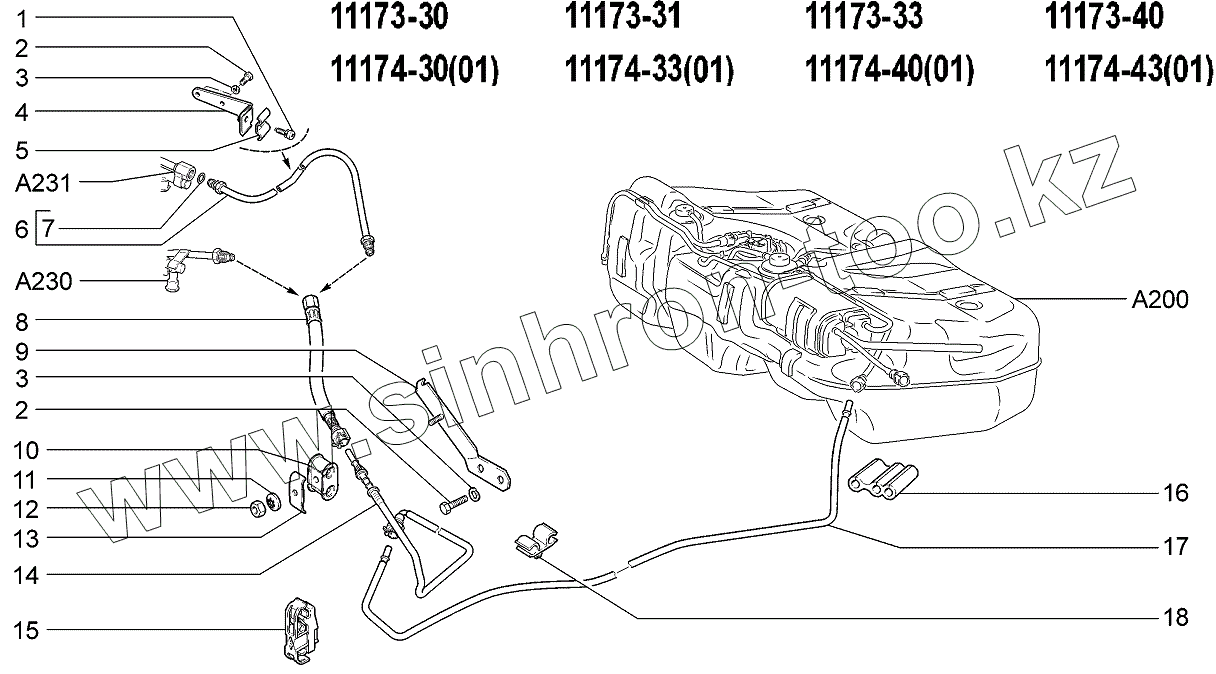

Каталог запасных частей к технике: ВАЗ LADA Kalina 1117. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1104136-00 Винт
2 00001-0009021-21 Болт М6х14
3 00001-0005164-70 Шайба 6 пружинная
4 21120-1104092-00 Кронштейн
5 21214-1104116-00 Зажим
6 11190-1104013-10 Трубка передняя топливная
6 11190-1104013-11 Трубка передняя топливная
7 21120-1104252-00 Кольцо уплотнительное
7 21120-1104252-03 Кольцо уплотнительное
8 11180-1104240-01 Шланг топливный в сборе
8 11180-1104240-10 Шланг топливный в сборе
9 11180-1104140-00 Кронштейн в сборе
10 11180-1104089-01 Уплотнитель разрезной
11 00001-0026053-71 Шайба 6 стопорная
12 00001-0058962-11 Гайка М6
13 11180-1104116-00 Зажим
14 11180-1104220-00 Трубка переднего топливного трубопровода в сборе
14 11180-1104220-01 Трубка подающая
15 11180-1104048-10 Скоба крепления трубопроводов
16 11180-1104184-00 Облицовка защитная
17 11180-1104034-00 Трубка топливопровода в сборе
18 21214-1104142-00 Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
