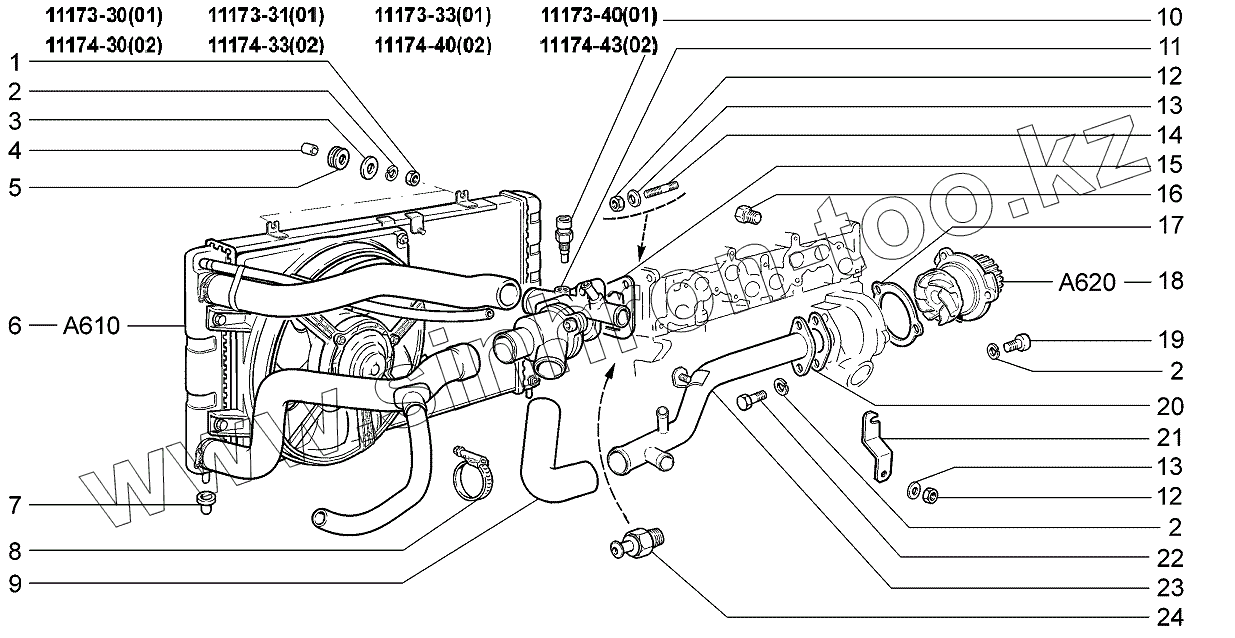

Каталог запасных частей к технике: ВАЗ LADA Kalina 1117. Система охлаждения
1
2
2
2
3
4
5
6
6
6
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
15
15
15
16
17
17
18
18
19
20
20
20
20
21
22
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00001-0058962-21 | Гайка М6 | |
| 2 | 00001-0005164-70 | Шайба 6 пружинная | |
| 3 | 00001-0026437-01 | Шайба 6 | |
| 4 | 21030-1308031-00 | Втулка дистанционнная | |
| 5 | 21030-1308030-00 | Втулка упругая | |
| 6 | 11180-1300010-00 | Радиатор с трубопроводами и э/вентилятором в сб. | |
| 6 | 11180-1300010-10 | Радиатор с трубопроводами и э/вентилятором в сборе | |
| 6 | 11190-1300010-30 | Радиатор с вентилятором | |
| 6 | 11190-1300010-40 | Радиатор с вентилятором | |
| 7 | 21230-1302060-00 | Опора подвески радиатора | |
| 8 | 21080-1300080-70 | Хомут винтовой | |
| 8 | 21080-1300080-71 | Хомут винтовой | |
| 9 | 11180-1303093-00 | Шланг соединительный | |
| 9 | 11190-1303093-00 | Шланг соединительный | |
| 10 | 21120-3851010-00 | Датчик температуры охлаждающей жидкости | |
| 10 | 21120-3851010-05 | Датчик температуры охлаждающей жидкости | |
| 11 | 11180-1306010-00 | Термостат | |
| 11 | 11180-1306010-01 | Термостат | |
| 11 | 11180-1306010-02 | Термостат | |
| 11 | 11180-1306010-03 | Термостат | |
| 12 | 00001-0061008-11 | Гайка М8 | |
| 13 | 00001-0011980-73 | Шайба 8 пружинная коническая | |
| 14 | 00001-0035175-21 | Шпилька М8х45 | |
| 14 | 00001-0035435-21 | Шпилька М8х25 | |
| 15 | 21080-1303017-00 | Прокладка | |
| 15 | 21080-1303017-01 | Прокладка | |
| 15 | 21080-1303017-02 | Прокладка | |
| 15 | 21080-1303017-04 | Прокладка | |
| 15 | 21080-1303017-06 | Прокладка | |
| 16 | 21010-1305026-00 | Пробка | |
| 17 | 21080-1307042-00 | Прокладка насоса | |
| 17 | 21080-1307042-01 | Прокладка насоса | |
| 18 | 21090-1307010-00 | Насос водяной в сборе | |
| 18 | 21126-1307010-00 | Насос водяной | |
| 19 | 21080-1011023-00 | Болт М6х20 | |
| 20 | 21080-1303067-00 | Прокладка | |
| 20 | 21080-1303067-01 | Прокладка | |
| 20 | 21080-1303067-04 | Прокладка | |
| 20 | 21080-1303067-06 | Прокладка | |
| 21 | 11180-1303069-00 | Кронштейн | |
| 22 | 00001-0009024-21 | Болт М6х20 | |
| 23 | 11180-1303055-00 | Труба подводящая водяного насоса в сборе | |
| 24 | 11180-3828110-00 | Датчик указателя температуры воды | |
| 24 | 11180-3828110-01 | Датчик указателя температуры воды | |
| 24 | 11180-3828110-02 | Датчик указателя температуры воды |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
