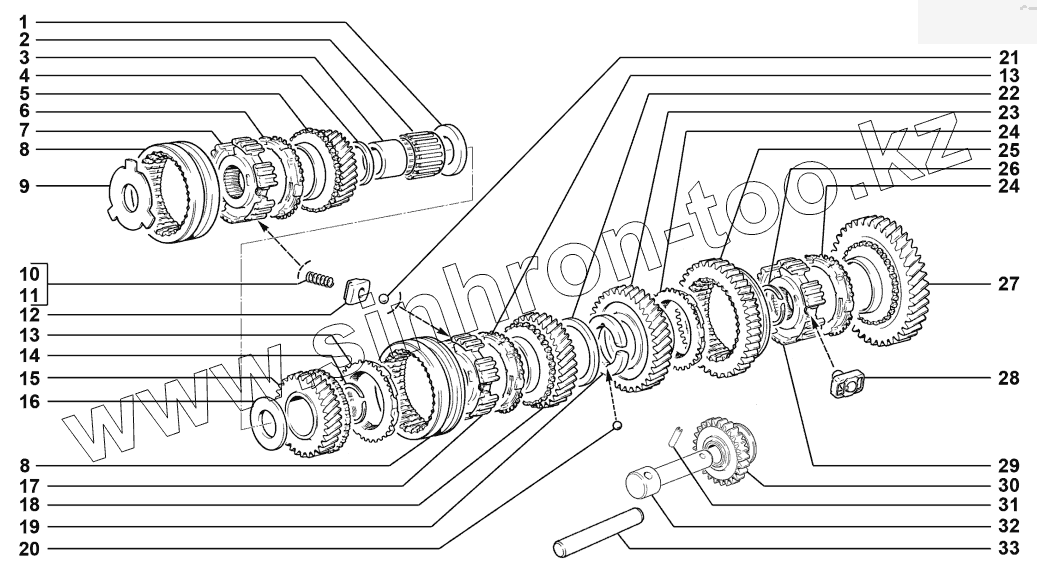

Каталог запасных частей к технике: ВАЗ LADA Granta sport (доп.). Шестерни коробки передач
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21083-1701159-00 | Шайба упорная | |
| 2 | 21080-1701108-00 | Подшипник | |
| 2 | 21080-1701108-03 | Подшипник | |
| 2 | 21080-1701108-02 | Подшипник | |
| 2 | 21080-1701108-01 | Подшипник | |
| 3 | 21083-1701133-00 | Втулка | |
| 4 | 21080-1701144-00 | Кольцо дистанционное | |
| 5 | 21083-1701158-00 | Шестерня 5-й передачи вторичного вала | |
| 6 | 21080-1701164-10 | Кольцо блокирующее синхронизатора | |
| 7 | 21083-1701174-00 | Ступица муфты синхронизатора | |
| 8 | 21080-1701116-10 | Муфта скользящая 3-й, 4-й и 5-й передач | |
| 9 | 21083-1701166-00 | Пластина упорная | |
| 10 | 21080-1701170-10 | Пружина | |
| 11 | 21120-1701170-00 | Пружина 1-й,2-й,3-й,4-й передач | |
| 12 | 21080-1701171-00 | Сухарь | |
| 13 | 21100-1701164-00 | Кольцо блокирующее синхронизатора | |
| 14 | 21080-1701117-00 | Кольцо стопорное | |
| 15 | 21120-1701146-00 | Шестерня 4-й передачи | |
| 16 | 21080-1701148-00 | Шайба упорная | |
| 17 | 21120-1701149-00 | Ступица муфты синхронизатора 3-й,4-й передач | |
| 18 | 21120-1701131-00 | Шестерня 3-й передачи вторичного вала | |
| 19 | 21120-1701134-00 | Полукольцо | |
| 20 | 21010-1702159-00 | Шарик | |
| 21 | 21080-1701173-00 | Фиксатор | |
| 22 | 21080-1701135-00 | Кольцо стопорное | |
| 23 | 21800-1701127-00 | Шестерня 2-й передачи вторичного вала | |
| 24 | 21810-1701302-00 | Кольца синхронизатора в сборе | |
| 25 | 21810-1701175-00 | Муфта скользящая 1-й и 2-й передач | |
| 26 | 21120-1701117-00 | Кольцо стопорное | |
| 27 | 21800-1701112-00 | Шестерня 1-й передачи вторичного вала | |
| 28 | 21810-1701173-00 | Фиксатор 1-й и 2-й передач | |
| 29 | 21800-1701119-00 | Ступица скользящей муфты 1-й и 2-й передач | |
| 30 | 21100-1701080-00 | Шестерня заднего хода | |
| 31 | 00001-0041660-70 | Штифт 5х22 | |
| 32 | 21810-1701092-00 | Ось промежуточной шестерни | |
| 33 | 21080-1701092-00 | Ось промежуточной шестерни |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
