Каталог запасных частей к технике: ВАЗ LADA GRANTA FL. Щитки арок колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

8

8

8

8

9

9

9

10

10

11

11

12

12

13

13

14

14

15

16

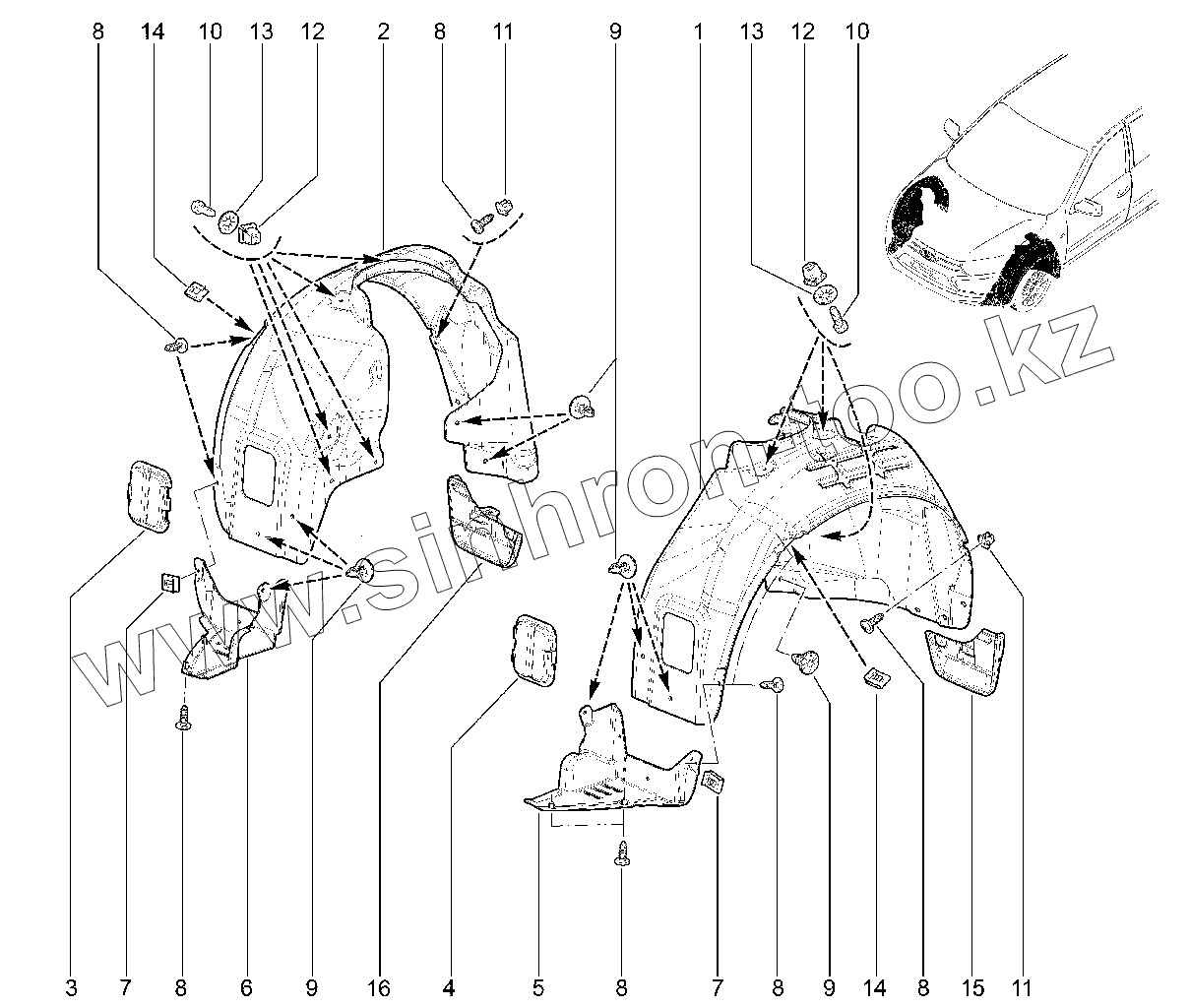

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8450101167		Щиток переднего крыла левый
2	8450101166		Щиток переднего крыла правый
3	8450101168		Крышка люка щитка переднего крыла нижняя
4	8450101168		Крышка люка щитка переднего крыла нижняя
5	8450101534		Экран нижний щитка переднего крыла левого
6	8450101533		Экран нижний щитка переднего крыла правого
7	21010-8109137-00		Гайка пружинная
8	7703017090		Саморез
9	054000001R		Заклепка крепления 8
10	00001-0051873-01		Винт 5,6х16 самонарезающий
11	21010-2808020-00		Втулка
12	21110-8101482-00		Втулка крепления отопителя
13	00001-0025995-77		Шайба
14	547278483R		ГАЙКА ЗАЖИМНАЯ
15	21900-8403513-10		Фартук переднего крыла левый
16	21900-8403512-10		Фартук переднего крыла правый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
