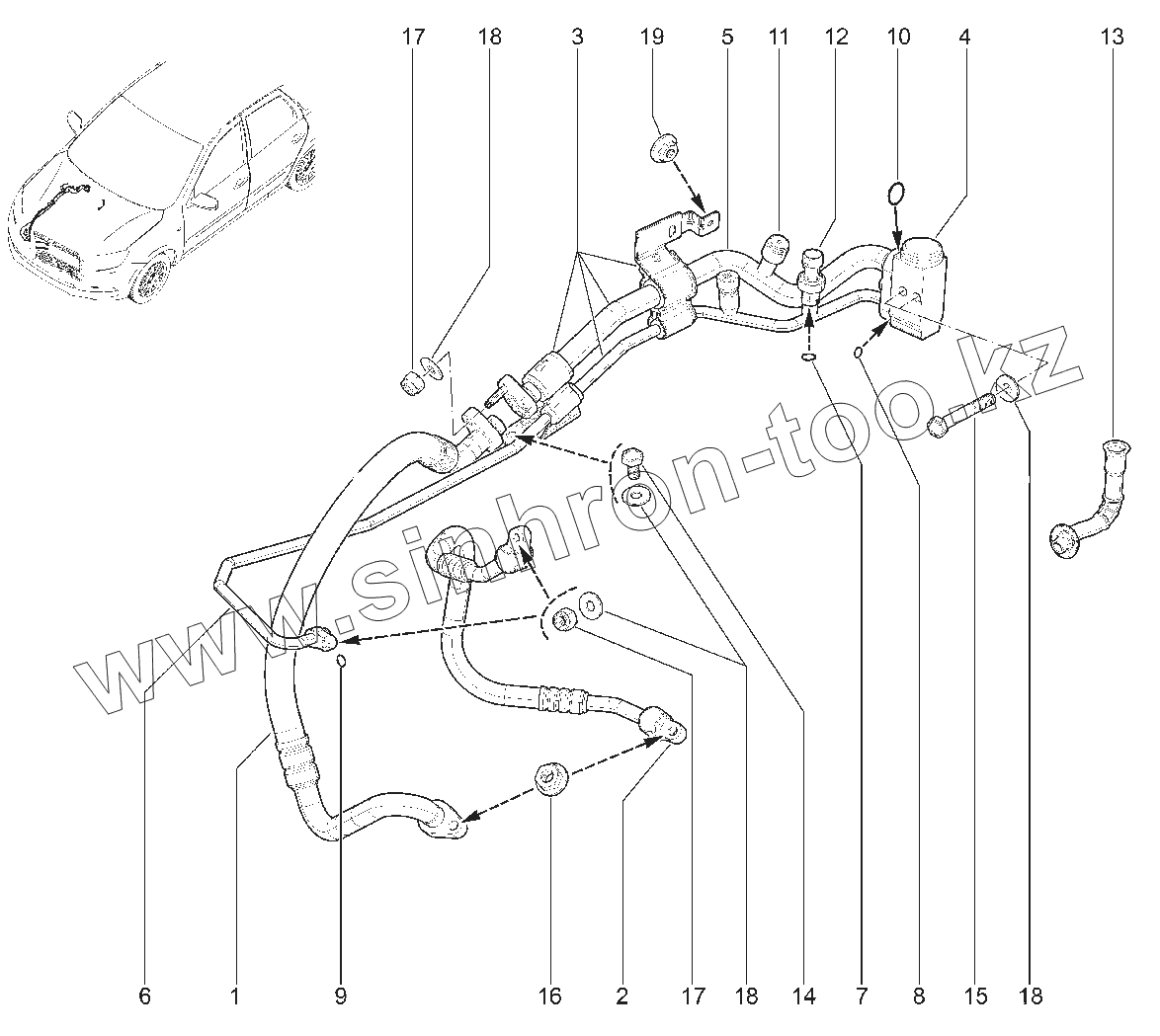

Каталог запасных частей к технике: ВАЗ LADA Granta 2191(Liftback). 623110. ТРУБОПРОВОД, ШЛАНГИ КОНДИЦИОНЕРА

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 21910-8120300-00 Трубопровод компрессора
2 21910-8120310-00 Трубопровод компрессора нагнетающий
3 21910-8120100-00 Блок трубопроводов в сборе
4 21910-8116110-00 Вентиль терморегулирующий в сборе
5 21910-8120160-00 Трубопровод низкого давления в сборе
5 21910-8120160-10 Трубопровод низкого давления в сборе
6 21910-8120170-00 Трубопровод высокого давления в сборе
6 21910-8120170-10 Трубопровод высокого давления в сборе
7 21910-8120229-00 Кольцо уплотнительное
8 21910-8120258-00 Кольцо уплотнительное
9 21910-8120228-00 Кольцо уплотнительное
10 21910-8120256-00 Кольцо уплотнительное
11 21910-8120410-00 Клапан сервисный в сборе
11 21910-8120410-10 Клапан сервисный в сборе
12 21910-8127310-00 Датчик давления в сборе
13 21900-8116162-00 Шланг испарителя отводящий
14 00001-0009020-21 Болт М6х12
15 00001-0009034-21 Болт М6х45
16 00001-0038322-01 Гайка М8 с зубчатым буртиком
17 00001-0025742-11 Гайка М6 самоконтрящаяся
18 00001-0026444-01 Шайба 6
19 00001-0038321-01 Гайка М6 с зубчатым буртиком
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
