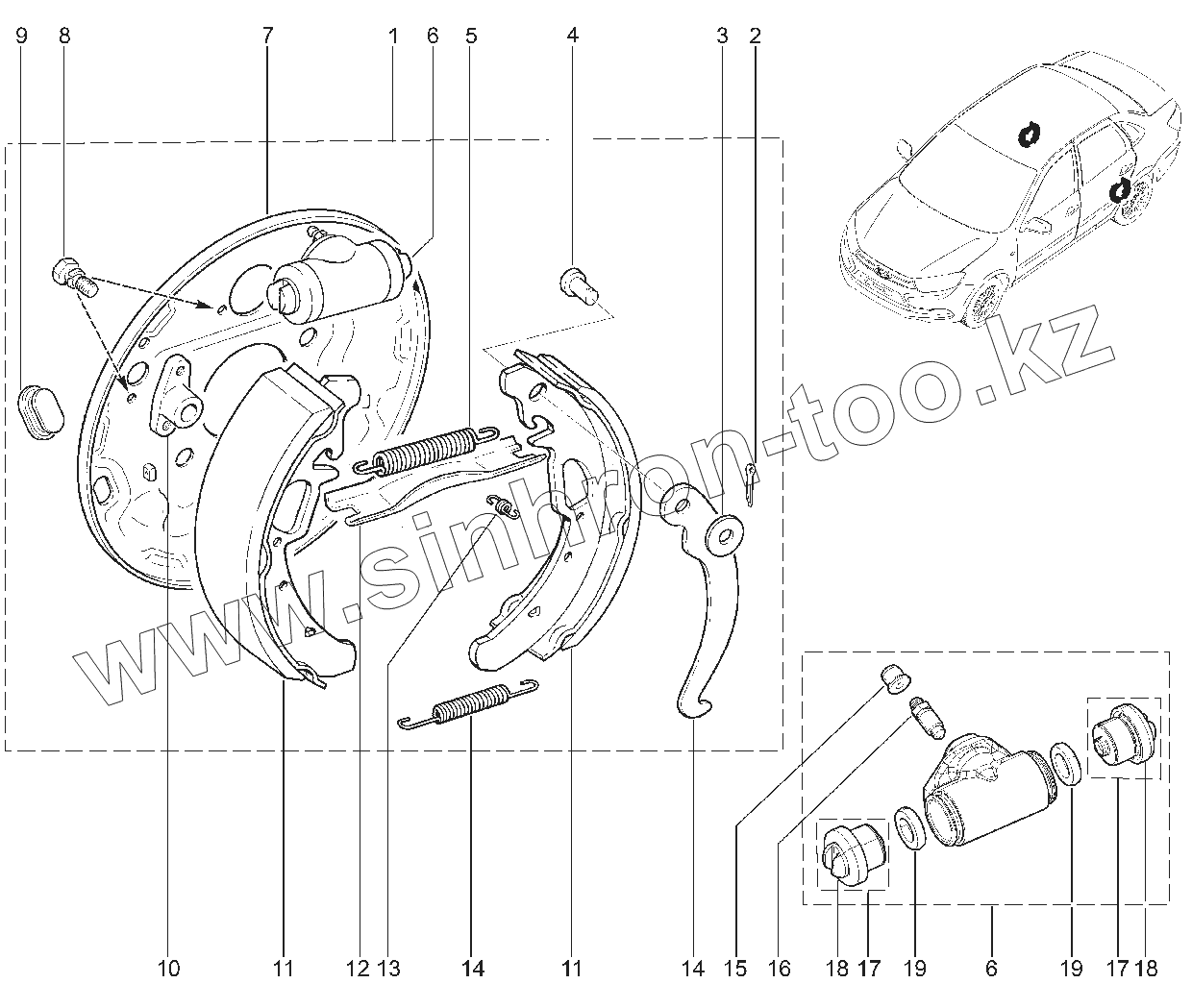

Каталог запасных частей к технике: ВАЗ LADA Granta 2190. 335010. КОМПЛЕКТЫ ЗАДНИХ ТОРМОЗОВ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 21920-3502011-10 Тормоз задний левый
1 21920-3502010-10 Тормоз задний правый
2 00001-0007343-01 Шплинт 2х20
3 00001-0026386-01 Шайба 10
4 21010-3507038-00 Ось рычага
5 21080-3502035-00 Пружина верхняя
6 21050-3502040-00 Цилиндр колесный
7 11180-3502012-11 Щит тормоза правый
7 11180-3502013-11 Щит тормоза левый
8 00001-0038241-21 Болт М6х12 с пружинной шайбой
9 21080-3502019-01 Заглушка щита
10 11180-3538416-01 Кронштейн датчика скорости заднего колеса
10 11180-3538416-02 Кронштейн
11 21920-3502090-10 Колодка
12 21080-3507036-00 Планка разжимная правая
12 21080-3507037-00 Планка разжимная левая
13 21080-3502033-00 Пружина направляющая
14 21080-3502038-00 Пружина нижняя
15 21010-1602592-00 Колпачок штуцера
16 21010-1602591-01 Штуцер шланга
17 21050-3502050-01 Поршень колесного цилиндра
18 21010-3502058-01 Колпак защитный
19 21010-3502051-01 Кольцо уплотнительное
