Каталог запасных частей к технике: ВАЗ LADA Granta 2190. E102. Система вентиляции и отопления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24

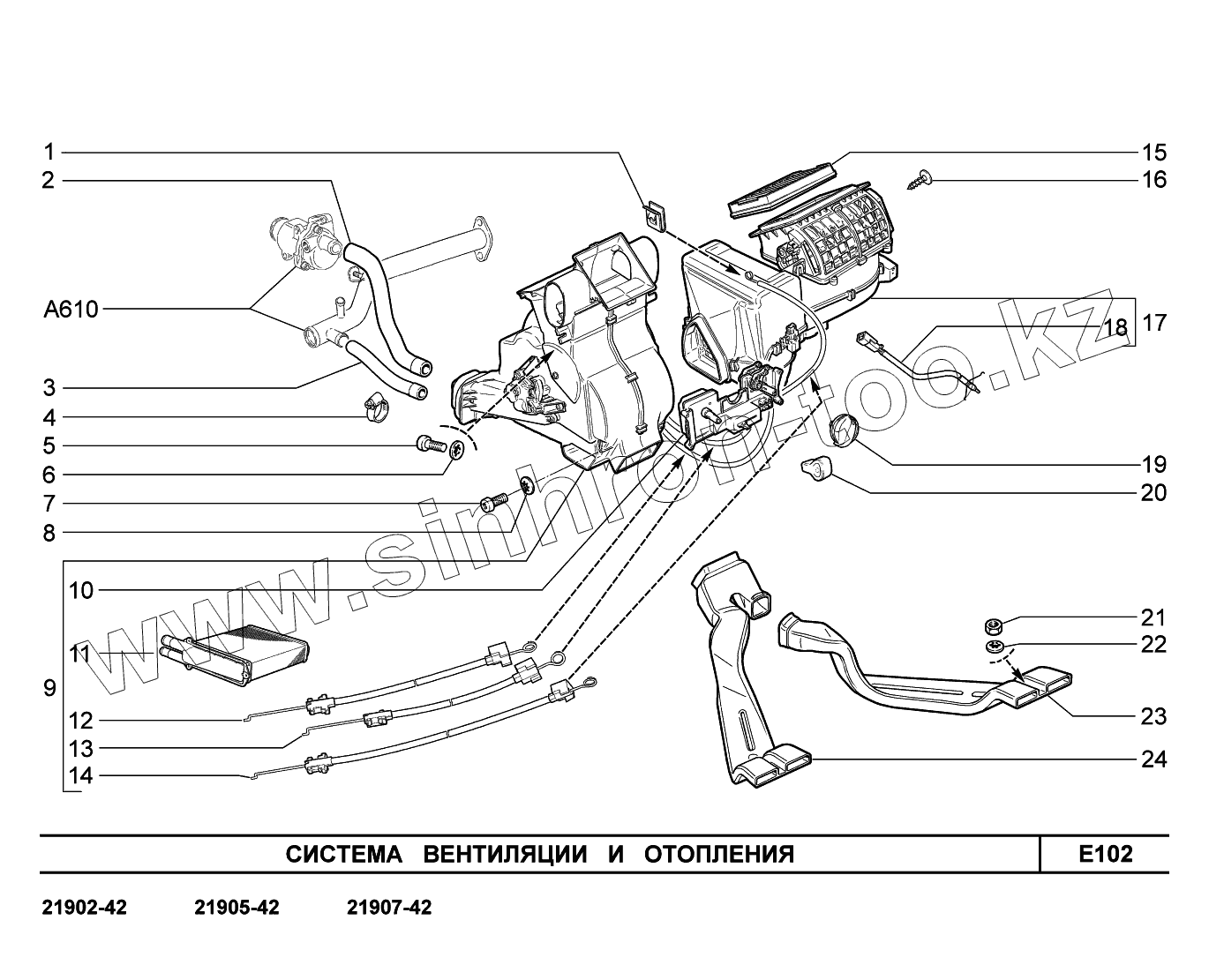

Позиция на иллюстрации Заводской номер детали Название детали
1 21010-8109137-00 Гайка пружинная
2 21900-8101200-00 Шланг отопителя подводящий
3 21900-8101204-00 Шланг отопителя отводящий
4 21080-1300008-60 Хомут винтовой
5 00001-0032764-01 Винт М6х20
6 00001-0025990-71 Шайба 6 стопорная
7 00001-0032762-17 Винт М6х16
8 00001-0025990-77 Шайба 6 стопорная
9 21900-8101010-10 Отопитель с управлением в сборе
10 21900-8109020-10 Рычаг управления в сборе
11 21900-8101060-00 Радиатор отопителя в сборе
12 21900-8109170-00 Тяга привода заслонки обогрева ветрового стекла
13 21900-8109164-00 Тяга привода заслонки обогрева ног
14 21900-8109200-00 Тяга привода заслонки рециркуляции
15 11180-8122010-00 Фильтр воздушный
15 11180-8122010-03 Фильтр воздушный
15 11180-8122010-08 Фильтр воздушный
15 11180-8122010-01 Фильтр воздушный
16 21140-5325388-00 Винт самонарезающий
17 21900-8118010-20 Вентилятор системы отопления в сборе
18 21900-8121030-10 Датчик температуры испарителя
19 11180-8109220-10 Ручка привода управления заслонками
20 11180-8109044-00 Рукоятка рычага управления заслонкой рециркуляции
21 00001-0058962-11 Гайка М6
22 00001-0025990-71 Шайба 6 стопорная
23 11180-8104032-10 Воздухопровод обогрева салона задний
24 11180-8101342-10 Воздухопровод обогрева салона передний
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
