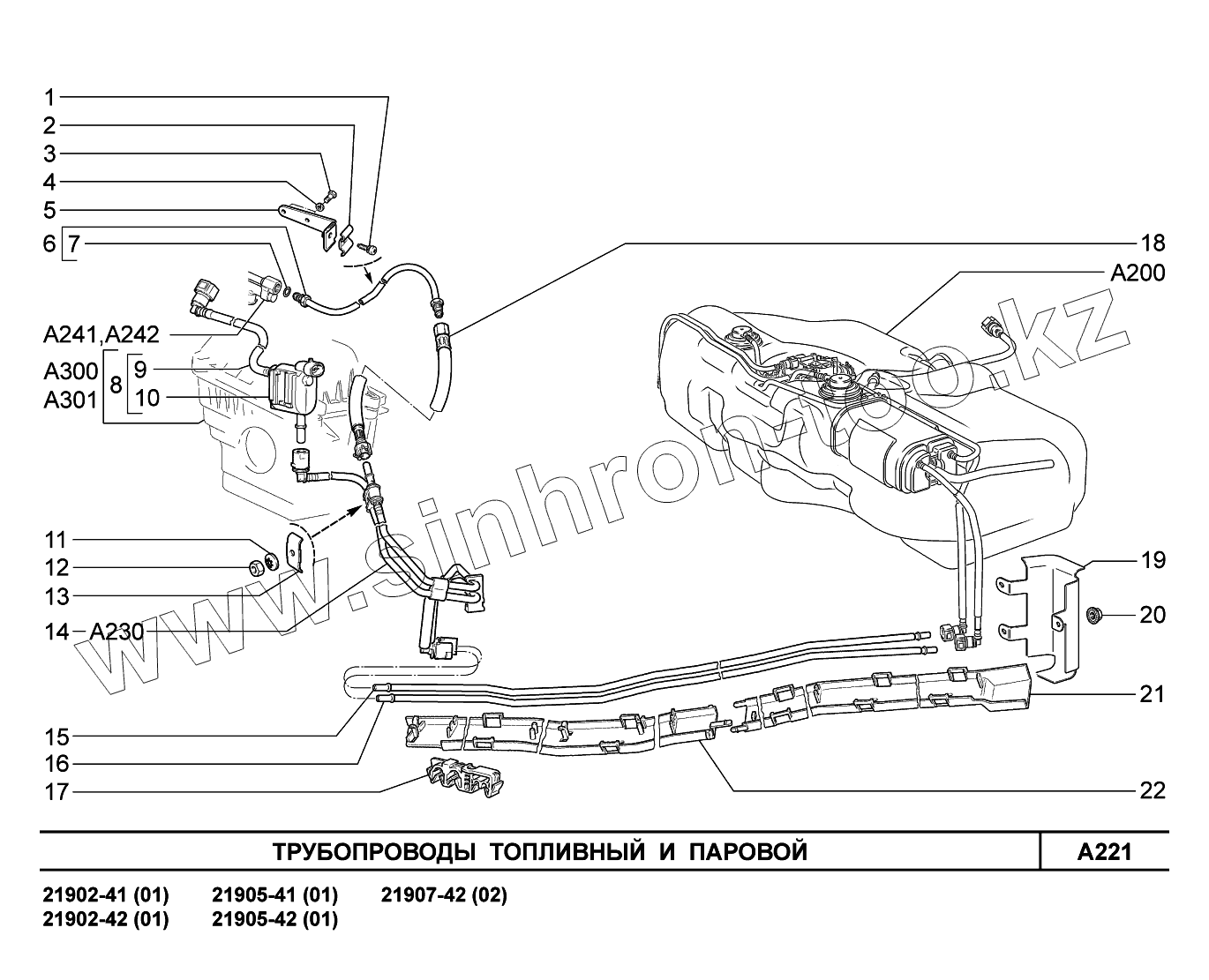

Каталог запасных частей к технике: ВАЗ LADA Granta 2190. A221. Трубопроводы топливный и паровой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1104136-00 Винт
2 21214-1104116-00 Зажим
3 00001-0009021-21 Болт М6х14
4 00001-0005164-70 Шайба 6 пружинная
5 21120-1104092-00 Кронштейн
6 11190-1104013-11 Трубка передняя топливная
6 21127-1104013-10 Трубка передняя топливная
6 11190-1104013-10 Трубка передняя топливная
7 21120-1104252-00 Кольцо уплотнительное
7 21120-1104252-03 Кольцо уплотнительное
8 11184-1164042-00 Клапан продувки адсорбера в сборе
8 21907-1164042-00 Клапан продувки адсорбера в сборе
9 11184-1164284-00 Трубка клапана
9 21907-1164284-00 Трубка клапана
10 11180-1164200-01 Клапан продувки адсорбера
10 11180-1164200-00 Клапан продувки адсорбера
11 00001-0026053-71 Шайба 6 стопорная
12 00001-0058962-11 Гайка М6
13 21900-1104116-00 Зажим
14 21900-1104040-00 Трубки передние топливного и парового трубопроводов
15 21900-1104034-00 Трубка топливного трубопровода в сборе
16 21900-1164248-00 Трубка паропровода средняя в сборе
17 21900-1104042-00 Скоба крепления трубопроводов
18 11180-1104240-10 Шланг топливный в сборе
18 11180-1104240-01 Шланг топливный в сборе
19 21900-1104195-00 Экран трубопроводов
20 00001-0038321-01 Гайка М6 с зубчатым буртиком
21 21900-1104061-00 Экран трубопроводов задний
22 21900-1104059-00 Экран трубопроводов передний
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
