Каталог запасных частей к технике: ВАЗ LADA Granta 2190. Таблицы нормалей № 8

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BYD Chevrolet Daewoo Geely Great Wall Hyundai Lifan Tata АЗЛК ВАЗ ГАЗ ЗАЗ ЗИЛ ИЖ ЛуАЗ РАФ УАЗ

Модель Не выбрано Chevrolet Niva (2020) Chevrolet Niva (2022) Chevrolet Niva 1,7 (2016) Chevrolet Niva 1.7 (2010) LADA 21214 (2022) LADA 2123 (2021) LADA 2123 (2022) LADA 2123 (2022) LADA 21310 (2022) LADA 21314 (2022) LADA 2190 (Sedan) (2022) LADA 2191 (Liftback) (2022) LADA 4x4 (2013) LADA 4x4 M (2011) LADA 4x4 Urban (2015) LADA Bronto (2022) LADA Granta 2190 (01.2013) LADA Granta 2190 (08.2013) LADA Granta 2190 (2011) LADA Granta 2190 (2015) LADA Granta 2190 (2019) LADA Granta 2191(Liftback) (2019) LADA Granta Cross (2019) LADA Granta FL (2019) LADA GRANTA FL (2020) LADA GRANTA FL (2022) LADA Granta FL Cross (2019) LADA GRANTA FL CROSS (2020) LADA GRANTA FL CROSS (2022) LADA Granta sport (доп.) (2013) LADA Kalina 1117 (2008) LADA KALINA 1117 (2011) LADA Kalina 1117, 1118, 1119 (2006) LADA Kalina 1118 (2008) LADA KALINA 1118 (2011) LADA Kalina 1119 (2008) LADA KALINA 1119 (2011) LADA Kalina 1119 Sport (2009) LADA Kalina 2192, 2194 (2013) LADA Kalina 2194 (2015) LADA Kalina sport (доп.) (2014) LADA Largus (2021) LADA Largus (2022) LADA Largus 4601 (2012) LADA Largus CROSS (2022) LADA Largus FL (2021) LADA Largus FL (2022) LADA Niva 21214 (2023) LADA Niva 21310 (2023) LADA Niva 21314 (2023) LADA Niva Bronto (2023) LADA Niva Travel (2021) LADA Niva Travel (2022) LADA Niva Urban (2023) LADA Priora (ВАЗ-2170) (2009) LADA Priora (ВАЗ-2170) (2013) LADA Priora Coupe (2010) LADA Priora FL (ВАЗ-2170) (2013) LADA Priora FL (ВАЗ-2170) (2014) LADA SAMARA 2113 (2010) LADA SAMARA 2113 доп. (2011) LADA SAMARA 2114 (2010) LADA SAMARA 2114 доп. (2011) LADA SAMARA 2115 (2010) LADA SAMARA 2115 доп. (2011) LADA Urban (2022) LADA Vesta (2015) LADA Vesta (2019) LADA Vesta (2022) LADA Vesta Cross (2019) LADA Vesta CROSS (2022) LADA Vesta SPORT (2019) LADA Vesta SPORT (2022) LADA Vesta SW (2019) LADA Vesta SW (2022) LADA VIS 23460 (2019) LADA VIS 23461 (2019) LADA VIS 23470 (2019) LADA VIS 23490 (2019) LADA XRAY (2015) LADA XRAY (2019) LADA XRAY Cross (2019) ВАЗ-1111 "ОКА" (1998) ВАЗ-1111 (ОКА) (2000) ВАЗ-1118 (LADA Kalina) (2005) ВАЗ-2101 (1982) ВАЗ-2102 (1982) ВАЗ-2103 ВАЗ-2104 ВАЗ-2104, 2105 ВАЗ-2105 ВАЗ-2105 (2002) ВАЗ-2106 ВАЗ-2106 (2002) ВАЗ-2107 (1990) ВАЗ-2107 (2002) ВАЗ-2108 ВАЗ-2108 (2002) ВАЗ-2109 (1991) ВАЗ-2109 (2002) ВАЗ-21099 ВАЗ-2110 ВАЗ-2110 (2000) ВАЗ-2110 (2004) ВАЗ-2110 (2007) ВАЗ-2111 ВАЗ-2112 ВАЗ-2113 (2003) ВАЗ-2114 (2003) ВАЗ-2115 (2000) ВАЗ-2115 (2003) ВАЗ-2120 (Надежда) ВАЗ-2121 (NIVA) ВАЗ-21213 (NIVA) (1997) ВАЗ-21213-214i (NIVA) (2005) ВАЗ-2123 (2000) ВАЗ-2131 (NIVA) ВАЗ-2131 (NIVA) (2000) ВАЗ-2170 (LADA Priora) (2007)

Схема > Не выбрано Кузов Сиденья Ремни безопасности Шумоизоляция салона Шумоизоляция моторного отсека Коврики Облицовка туннеля пола Обивка крыши, задка и полка багажника Обивка боковины Принадлежности салона Панель приборов М190 Панель приборов М191 Поперечина и кронштейны панели приборов Капот Пол передний Пол задний Каркас заднего пола Каркас передка Каркас боковины и задка Панели кузова Крышка багажника Замок крышки багажника Дверь передняя правая Дверь передняя левая Навеска боковых дверей и уплотнители Двери задние Замки передних дверей Замки задний дверей Ручки передних дверей Ручки задних дверей Окна передних дверей Окна задних дверей Стеклоподъемники передних дверей М360 Стеклоподъемники передних дверей М361 Стеклоподъемники задних дверей Окна Система вентиляции и отопления Отопитель с управлением и шлангами Щиток водоотражательный Дефлекторы вытяжной вентиляции Омыватель ветрового стекла Стеклоочиститель передний Надувные подушки безопасности Щитки Орнаменты и накладки облицовочные Щитки заднего крыла Фартуки заднего крыла Накладки облицовочные ветрового окна Бампер передний Бампер задний Схема установки заглушек Z100 Схема установки заглушек Z101 Схема установки заглушек Z102 Двигатель Подвеска двигателя Подвеска двигателя Блок цилиндров и головка блока Картер масляный Вал коленчатый и маховик А120 Вал коленчатый и маховик А121 Шатуны и поршни (вариант по выбору) А130 Шатуны и поршни (вариант по выбору) А131 Шатуны и поршни (вариант по выбору) А132 Привод вала распределительного А140 Привод вала распределительногоА141 Механизм газораспределительный Установка бака топливного Трубопроводы топливный и паровой Трубки топливного и парового трубопроводов Рампа и форсунки Установка фильтра воздушного Фильтр воздушный Система подачи воздуха Педаль привода акселератора Труба впускная Модуль впуска Труба премная с нейтрализатором Глушители Система смазки и вентиляции Насос масляный Радиатор в сборе Система охлаждения Привод сцепления Сцепление Картер сцепления Коробка передач Картер коробки передач Валы коробки передач Шестерни коробки передач Привод переключения передач Тяга реактивная Механизм выбора и переключения передач Механизм выбора передач Привод передних колес Дифференциал Элементы передней подвески Рычаги передней подвески Стабилизатор поперчной устойчивости Подвеска задняя Рычаги задней подвески с тормозами Кулаки поворотные и ступицы Колеса D410 Колеса D411 Ступицы задних колес Педаль тормоза Элементы привода тормозов Привод годротормозов Привод регулятора давления тормозов Цилиндр колесный заднего тормоза Регулятор давления тормозов Привод стояночного тормоза Тормоза передние Элементы передних тормозов Тормоза задние в сборе Тормоза задние Колонка рулевая D100 Колонка рулевая D101 Механизм рулевой Привод рулевой Вал рулевого управления Элементы рулевого механизма Картер рулевого механизма Контроллер системы управления двигателем Выключатель зажигания с выключателями замков дверей Модуль и свечи зажигания Установка батареи аккумуляторной Установка генератора Стартер Фонари передние и гидрокорректор Освещение салона Приборы световые задние Сигналы Приборы и подсветка Выклюатели Блок предохранителей Реле монтажного блока Переключатели стеклоподъемников Жгуты проводов моторного отсека Жгуты проводов салона Инструмент шоферский Таблицы нормалей № 1 Таблицы нормалей № 2 Таблицы нормалей № 3 Таблицы нормалей № 4 Таблицы нормалей № 5 Таблицы нормалей № 6 Таблицы нормалей № 7 Таблицы нормалей № 8 Арматура жгутов проводов Сальники № 1 Сальники № 2 Сальники № 3 Схема расположения подшипников Подшипники № 1 Подшипники № 2 Подшипники № 3 Подшипники № 4 Подшипники № 5

00001-0003260-10

00001-0001689-90

00001-0001685-90

00001-0045677-80

00001-0045676-80

00001-0004181-01

00001-0010640-76

00001-0045701-80

00001-0045699-80

00001-0045696-80

00001-0045694-80

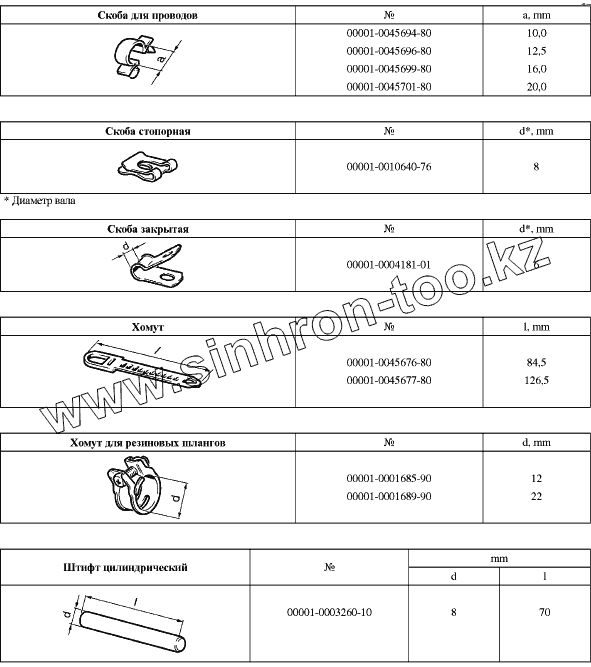

Позиция на иллюстрации	Заводской номер детали		Название детали
00001-0003260-10	00001-0003260-10		Штифт цилиндрический 8х70
00001-0001689-90	00001-0001689-90		Хомут 22
00001-0001685-90	00001-0001685-90		Хомут 12
00001-0045677-80	00001-0045677-80		Хомут 126,5
00001-0045676-80	00001-0045676-80		Хомут 84,5
00001-0004181-01	00001-0004181-01		Скоба
00001-0010640-76	00001-0010640-76		Скоба 8 стопорная
00001-0045701-80	00001-0045701-80		Скоба 20x3
00001-0045699-80	00001-0045699-80		Скоба 16х3
00001-0045696-80	00001-0045696-80		Скоба 12
00001-0045694-80	00001-0045694-80		Скоба 10

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
