Каталог запасных частей к технике: ВАЗ LADA Bronto. 222110. Валы первичный и вторичный

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

7

8

9

10

11

12

13

14

15

16

17

17

18

18

19

19

20

21

22

23

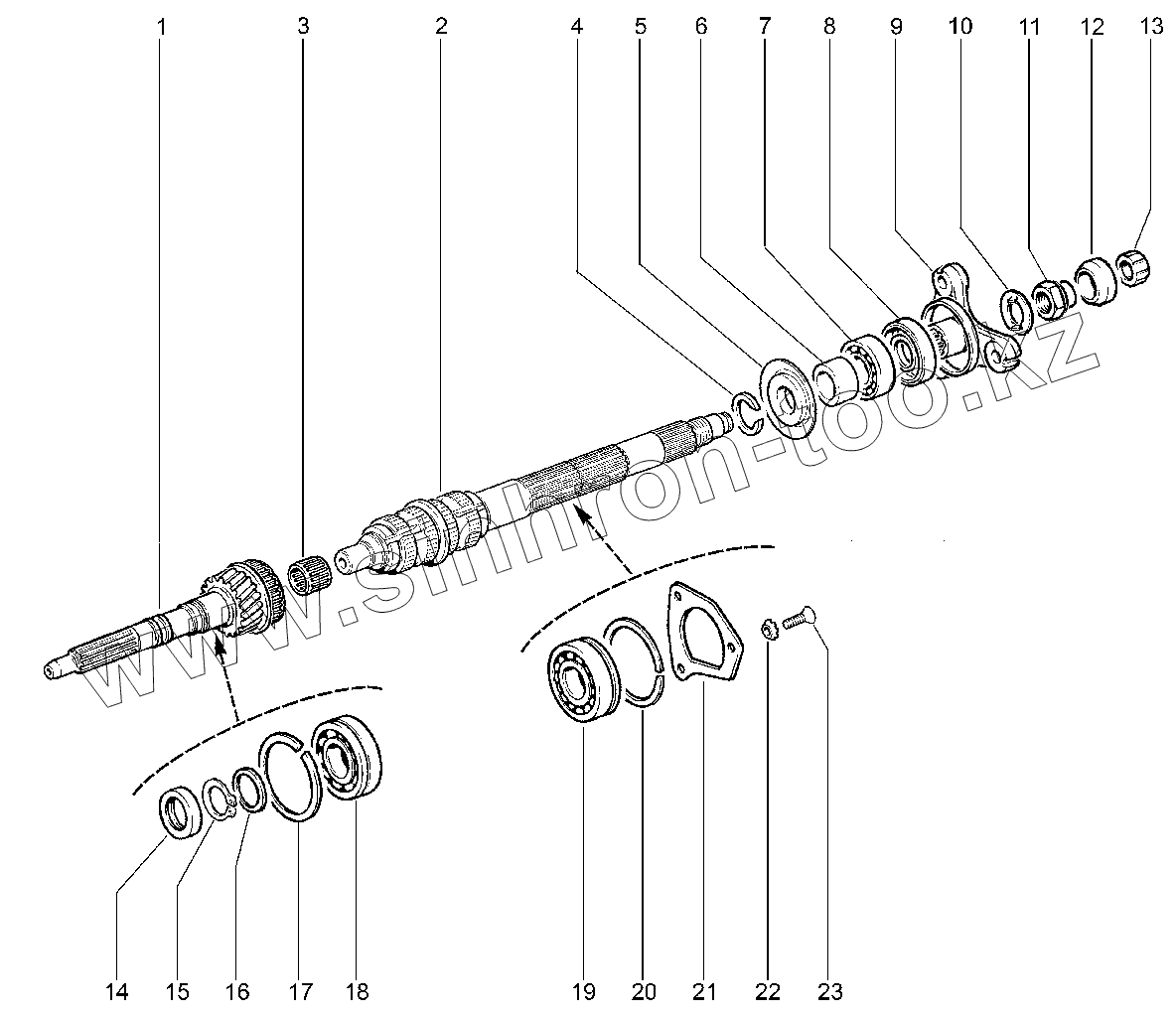

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21050-1701026-01		Вал первичный
2	21230-1701105-00		Вал вторичный
3	21010-1701108-01		Подшипник игольчатый
3	21010-1701108-02		Подшипник игольчатый
4	21230-1701117-01		Кольцо стопорное
5	21230-1701188-00		Шайба упорная в сборе
6	21230-1701194-00		Втулка
7	21070-1701073-00		Подшипник задний
7	21070-1701073-01		Подшипник задний
7	21070-1701073-02		Подшипник задний
8	21230-1701210-00		Сальник вторичного вала
9	21070-1701238-00		Фланец
10	21070-1701243-00		Шайба стопорная
11	21010-1701244-00		Гайка
12	21010-1701245-00		Уплотнитель
13	21213-1701247-00		Кольцо центрирующее
14	21214-1701043-00		Сальник
15	21010-1701037-00		Кольцо стопорное
16	21010-1701035-00		Кольцо пружинное
17	21010-1701034-00		Кольцо установочное
17	21010-1701034-01		Кольцо установочное
18	21230-1701033-00		Подшипник первичного вала задний
18	21230-1701033-01		Подшипник первичного вала задний
19	21230-1701190-00		Подшипник вторичного вала промежуточный
19	21230-1701190-01		Подшипник вторичного вала промежуточный
20	21010-1701192-01		Кольцо установочное
21	21070-1701094-00		Пластина стопорная
22	00001-0026069-70		Шайба 8 стопорная
23	00001-0033037-11		Винт М8х25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
