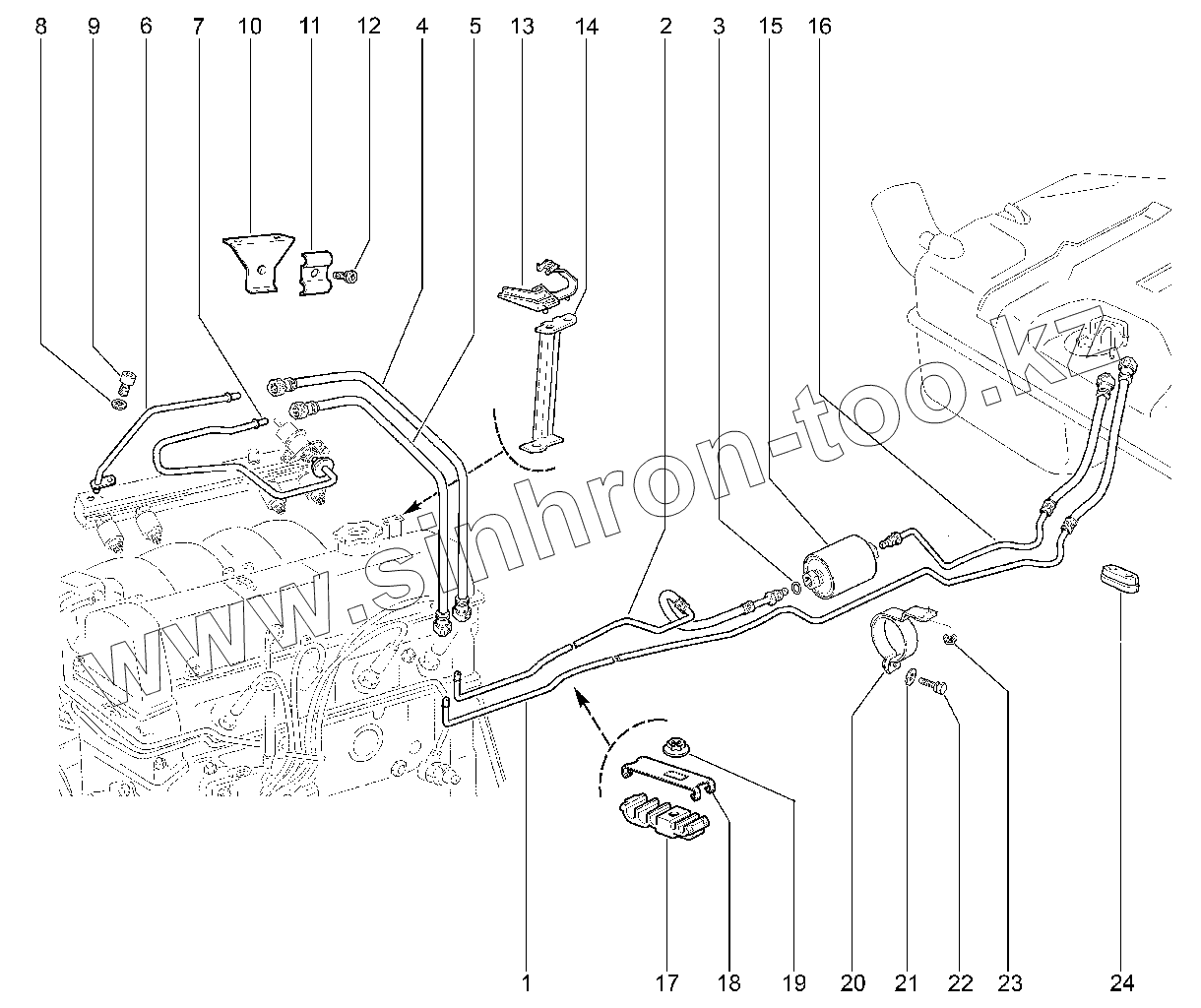

Каталог запасных частей к технике: ВАЗ LADA Bronto. 122110. Трубопроводы топливные (21214)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1104012-21 Трубка сливная со шлангом в сборе
2 21214-1104017-21 Трубка топливная со шлангом в сборе
3 21120-1104252-00 Кольцо уплотнительное
3 21120-1104252-03 Кольцо уплотнительное
4 21214-1104220-23 Трубка переднего топливного трубопровода
5 21214-1104224-00 Трубка переднего сливного трубопровода
6 21044-1104013-10 Трубка топливная передняя
6 21044-1104013-11 Трубка топливная передняя
7 21044-1104054-10 Трубка сливная передняя
7 21044-1104054-11 Трубка сливная передняя
8 00001-0026053-71 Шайба 6 стопорная
9 21110-1144025-02 Винт
10 21044-1104092-00 Кронштейн топливопроводов
11 21214-1104116-00 Зажим
12 21214-1104136-00 Винт
13 21214-1104142-10 Скоба
14 21073-1104093-00 Кронштейн
15 21120-1117010-05 Фильтр тонкой очистки топлива
16 21214-1104226-11 Шланг насоса и фильтра
17 21100-1104042-00 Скоба
18 21100-1104043-00 Планка скобы
19 00001-0038321-01 Гайка М6 с зубчатым буртиком
20 21120-1117020-00 Кронштейн
21 00001-0005164-70 Шайба 6 пружинная
22 00001-0009024-21 Болт М6х20
23 00001-0038321-01 Гайка М6 с зубчатым буртиком
24 21073-1104089-00 Уплотнитель разрезной
