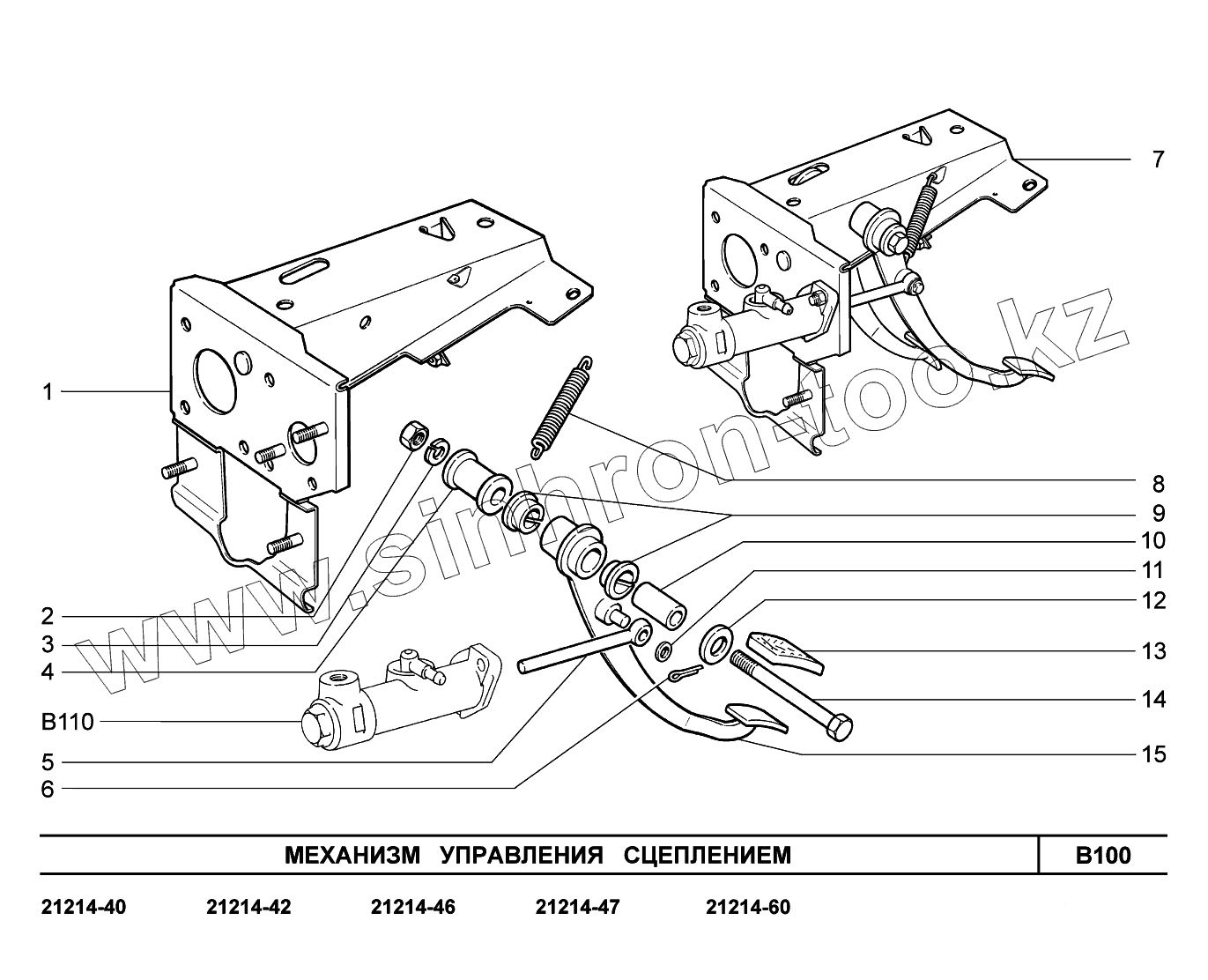

Каталог запасных частей к технике: ВАЗ LADA 4x4 Urban. B100. Механизм управления сцеплением

Тип техники

Марка

Модель

Схема

1

2

3

4

9

10

12

13

14

15

16

17

18

19

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21214-1602063-00		Кронштейн
2	00001-0061036-11		Гайка М12х1,25 низкая
3	00001-0005170-70		Шайба 12 пружинная
4	21030-1602078-00		Втулка
9	21214-1602568-00		Толкатель поршня главного цилиндра
10	00001-0007343-01		Шплинт 2х20
12	21214-1602006-10		Педали с кронштейном и гл. цилиндром в сборе
13	21010-1602094-00		Пружина педали сцепления
14	21010-1602072-00		Втулка наружная
15	21010-1602069-00		Втулка внутренняя
16	00001-0026386-01		Шайба 10
17	21030-1602084-00		Шайба
18	21010-1602048-00		Накладка
19	00001-0055422-21		Болт М12х1,25х160
21	21214-1602010-00		Педаль сцепления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
