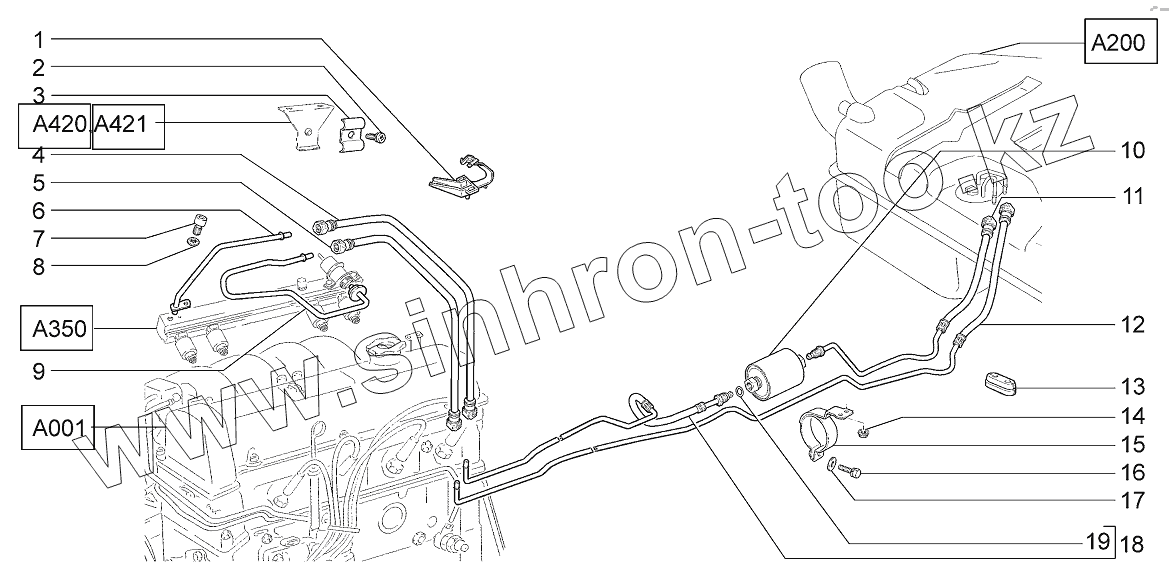

Каталог запасных частей к технике: ВАЗ LADA 4x4 M. Трубопроводы топливные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
10
10
10
11
11
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1104142-10 Скоба
2 21214-1104136-00 Винт
3 21214-1104116-00 Зажим
4 21214-1104220-20 Шланг
4 21214-1104220-21 Трубка переднего топливного трубопровода
4 21214-1104220-22 Трубка переднего топливного трубопровода
5 21214-1104224-00 Трубка переднего сливного трубопровода
5 21214-1104224-01 Трубка переднего сливного трубопровода
5 21214-1104224-02 Трубка переднего сливного трубопровода
6 21044-1104013-10 Трубка топливная передняя
6 21044-1104013-11 Трубка топливная передняя
7 21110-1144025-02 Винт
8 00001-0026053-71 Шайба 6 стопорная
9 21044-1104054-10 Трубка сливная передняя
9 21044-1104054-11 Трубка сливная передняя
10 21120-1117010-05 Фильтр тонкой очистки топлива
10 21120-1117010-03 Фильтр тонкой очистки топлива
10 21120-1117010-04 Фильтр тонкой очистки топлива
10 21120-1117010-02 Фильтр тонкой очистки топлива
11 21214-1104226-10 Шланг насоса и фильтра
11 21214-1104226-11 Шланг насоса и фильтра
12 21214-1104012-20 Трубка сливная со шлангом в сборе
12 21214-1104012-21 Трубка сливная со шлангом в сборе
13 21073-1104089-00 Уплотнитель разрезной
14 00001-0038321-01 Гайка М6 с зубчатым буртиком
15 21120-1117020-00 Кронштейн
16 00001-0038246-11 Болт М6х25 с пружинной шайбой
17 00001-0026444-01 Шайба 6
18 21214-1104017-20 Трубка топливная со шлангом в сборе
18 21214-1104017-21 Трубка топливная со шлангом в сборе
19 21120-1104252-00 Кольцо уплотнительное
19 21120-1104252-03 Кольцо уплотнительное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
