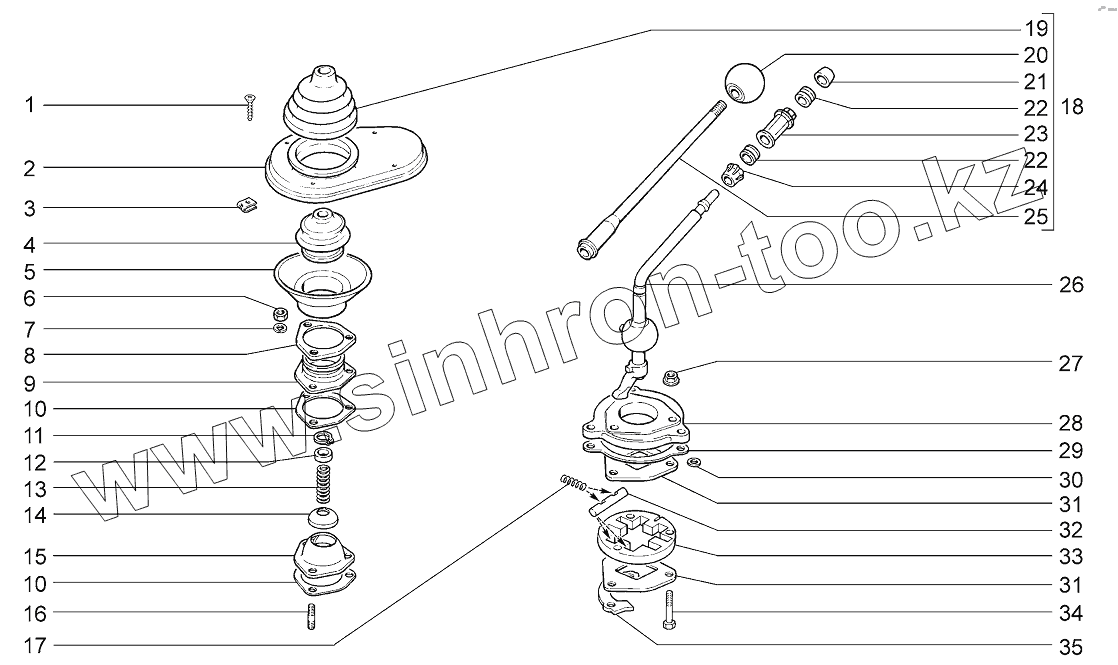

Каталог запасных частей к технике: ВАЗ LADA 4x4 M. Привод механизма переключения передач

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

26

27

28

29

30

31

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00001-0076808-01		Винт 4,9х25,4 самонарезающий
2	21010-1703100-01		Крышка
3	00001-0041897-71		Скоба
4	21010-1703096-00		Чехол рычага
5	21010-1703099-00		Манжета изолирующая
6	00001-0058962-11		Гайка М6
7	00001-0005164-70		Шайба 6 пружинная
8	21230-1703386-00		Кольцо прижимное
9	21070-1703092-00		Фланец
10	21070-1703089-03		Прокладка
11	00001-0010661-76		Кольцо упорное
12	21010-1703095-00		Шайба пружины
13	21070-1703086-00		Пружина рычага
14	21230-1703094-00		Шайба сферическая
15	21070-1703091-00		Опора шаровая
16	00001-0035409-21		Шпилька М6х16
17	21070-1703076-00		Пружина
18	21050-1703078-20		Стержень рычага в сборе
19	21010-1703101-00		Чехол
20	21050-1703088-10		Рукоятка
21	21010-1703106-00		Подушка демпфера
22	21010-1703107-00		Втулка демпфера
23	21010-1703109-00		Втулка
24	21010-1703111-00		Втулка запорная
25	21010-1703103-00		Стержень рычага
26	21070-1703080-00		Рычаг переключения передач
26	21070-1703080-01		Рычаг переключения передач
27	00001-0038321-01		Гайка М6 с зубчатым буртиком
28	21070-1703204-00		Корпус рычага
29	21070-1703240-03		Прокладка
30	21070-1703210-00		Шайба
31	21070-1703098-00		Шайба направляющая
32	21070-1703097-00		Планка
33	21070-1703090-00		Пластина
34	00001-0009032-21		Болт М6х40
35	21070-1703218-00		Пластина блокирующая
