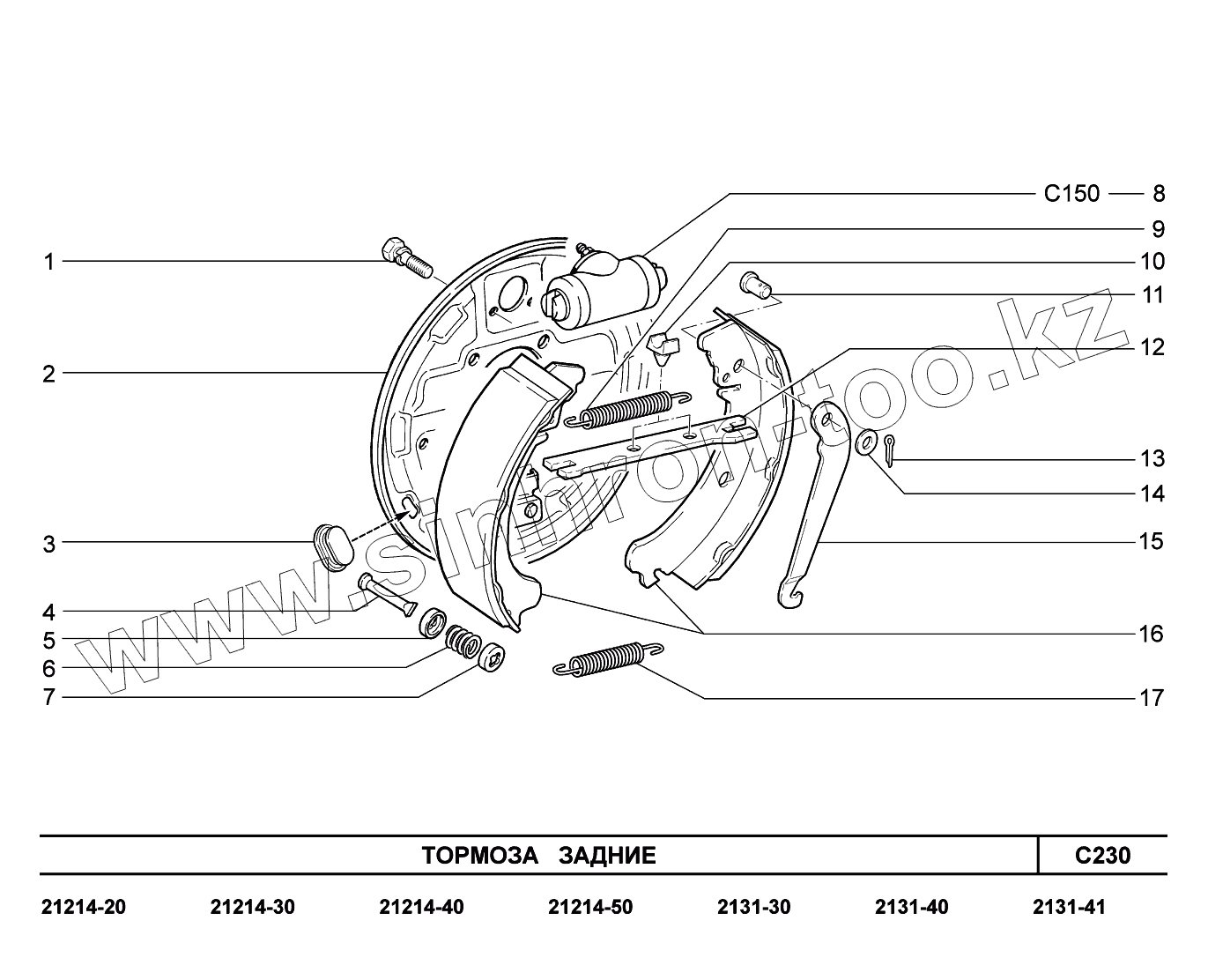

Каталог запасных частей к технике: ВАЗ LADA 4x4. C230. Тормоза задние

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00001-0038241-21		Болт М6х12 с пружинной шайбой
2	21210-3502013-20		Щит левый
2	21210-3502012-20		Щит правый
3	21080-3502019-01		Заглушка щита
4	21010-3502100-00		Стойка колодки
5	21010-3502103-00		Чашка внутренняя
6	21010-3502102-00		Пружина
7	21010-3502104-00		Чашка наружная
8	21050-3502040-00		Цилиндр колесный
9	21010-3502035-00		Пружина верхняя
10	21010-3507037-00		Подушка планки
11	21010-3507038-00		Ось рычага
12	21010-3507036-00		Планка разжимная
13	00001-0007343-01		Шплинт 2х20
14	00001-0026386-01		Шайба 10
15	21010-3507035-00		Рычаг левый
15	21010-3507034-00		Рычаг правый
16	21010-3502090-02		Колодка с накладкой
17	21010-3502038-00		Пружина нижняя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
