Каталог запасных частей к технике: ВАЗ LADA 21314. 620110. Система кондиционирования (КУ)

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

3

3

4

4

5

5

6

7

8

9

10

11

12

12

13

14

15

16

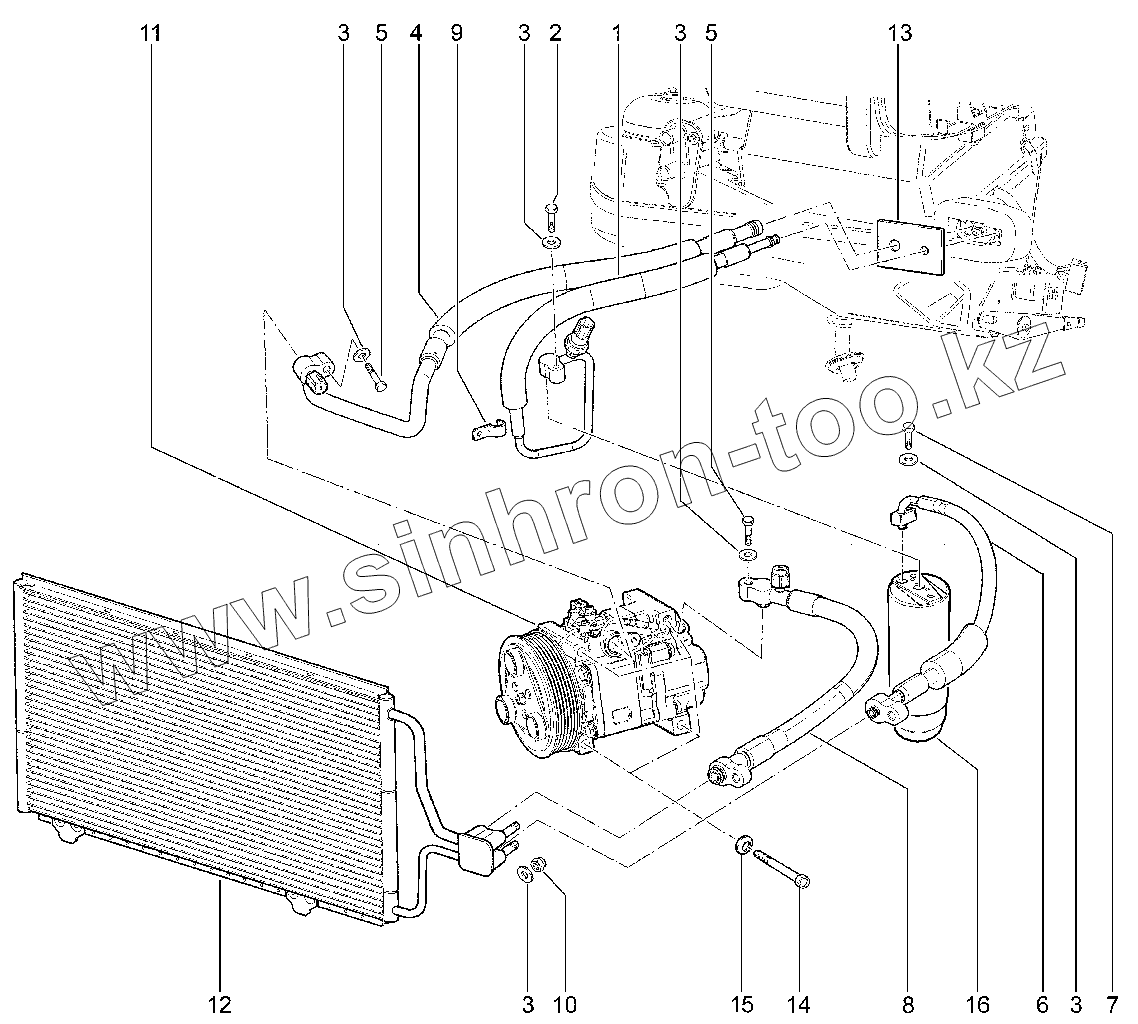

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21218-8120170-30		Трубопровод высокого давления в сборе
1	21218-8120170-20		Трубопровод высокого давления в сборе
2	00001-0009028-21		Болт М6х30
3	00001-0026444-01		Шайба 6
4	21218-8120160-20		Трубопровод низкого давления в сборе
4	8450083407		Трубопровод низкого давления в сборе
5	00001-0009028-21		Болт М6х30
6	21218-8120052-20		Трубопровод конденсатора выпускной в сборе
7	00001-0009026-21		Болт М6Х25
8	21218-8120310-20		Трубопровод в сборе
9	21214-8120104-00		Кронштейн трубопровода
10	00001-0038321-01		Гайка М6 с зубчатым буртиком
11	21214-8111012-10		Компрессор с муфтой в сборе
12	21214-8112010-00		Конденсатор в сборе
12	21214-8112010-10		Конденсатор в сборе
13	21214-8116034-00		Уплотнитель
14	00001-0060454-21		Болт М8х110
15	00001-0011980-73		Шайба 8 пружинная коническая
16	21214-8113010-00		Ресивер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
