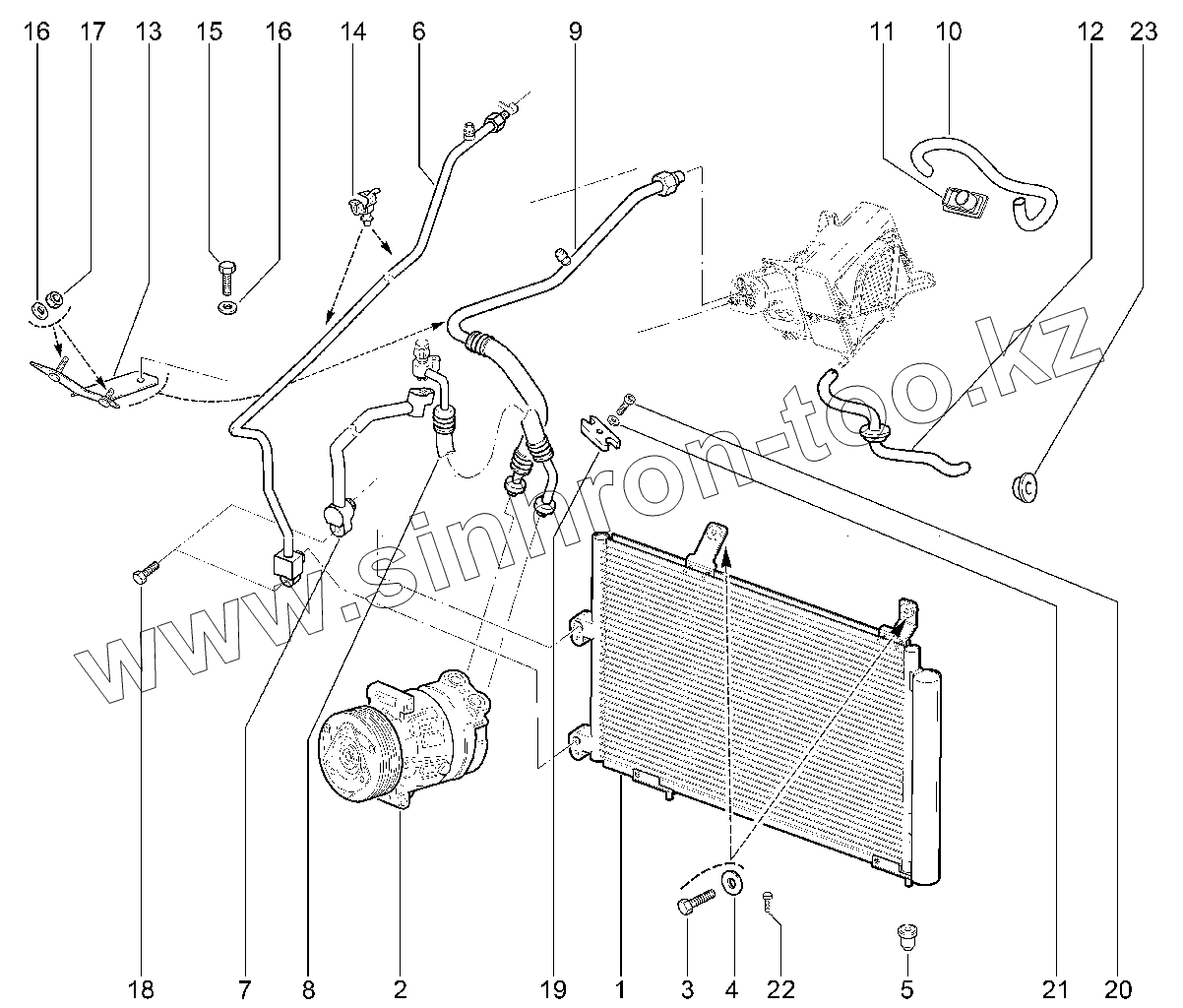

Каталог запасных частей к технике: ВАЗ LADA 2123. 620110. Система кондиционирования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 21230-8112012-80 Конденсатор кондиционера
1 21230-8112012-10 Конденсатор
2 21230-8111012-20 Компрессор
3 00001-0009024-21 Болт М6х20
4 00001-0026437-01 Шайба 6
5 21230-8112120-20 Буфер
6 21230-8120170-41 Трубка 5/16 от конденсатора к испарителю
7 21230-8120790-41 Трубка нагнетающая
8 21230-8120790-31 Трубопровод конденсер-компрессор
9 21230-8120770-22 Трубопровод компр. -испар. с хомутом в сборе
10 21230-8104510-00 Воздуховод охлаждаемого вещевого ящика
11 21230-8104520-00 Заслонка охлаждаемого вещевого ящика
12 21230-8116038-20 Трубка дренажная
13 21230-8120710-55 Кронштейн в сборе
14 21230-8120422-20 Скоба
15 00001-0009020-21 Болт М6х12
16 00001-0005194-01 Шайба 6
17 00001-0058962-11 Гайка М6
18 21230-8120346-20 Болт
19 21230-8111150-20 Фланец компрессора
20 21230-8111524-20 Болт
21 00001-0026386-01 Шайба 10
22 00001-0076700-01 Винт 4,3х9,5 самонарезающий
23 21080-3724330-00 Заглушка 24
