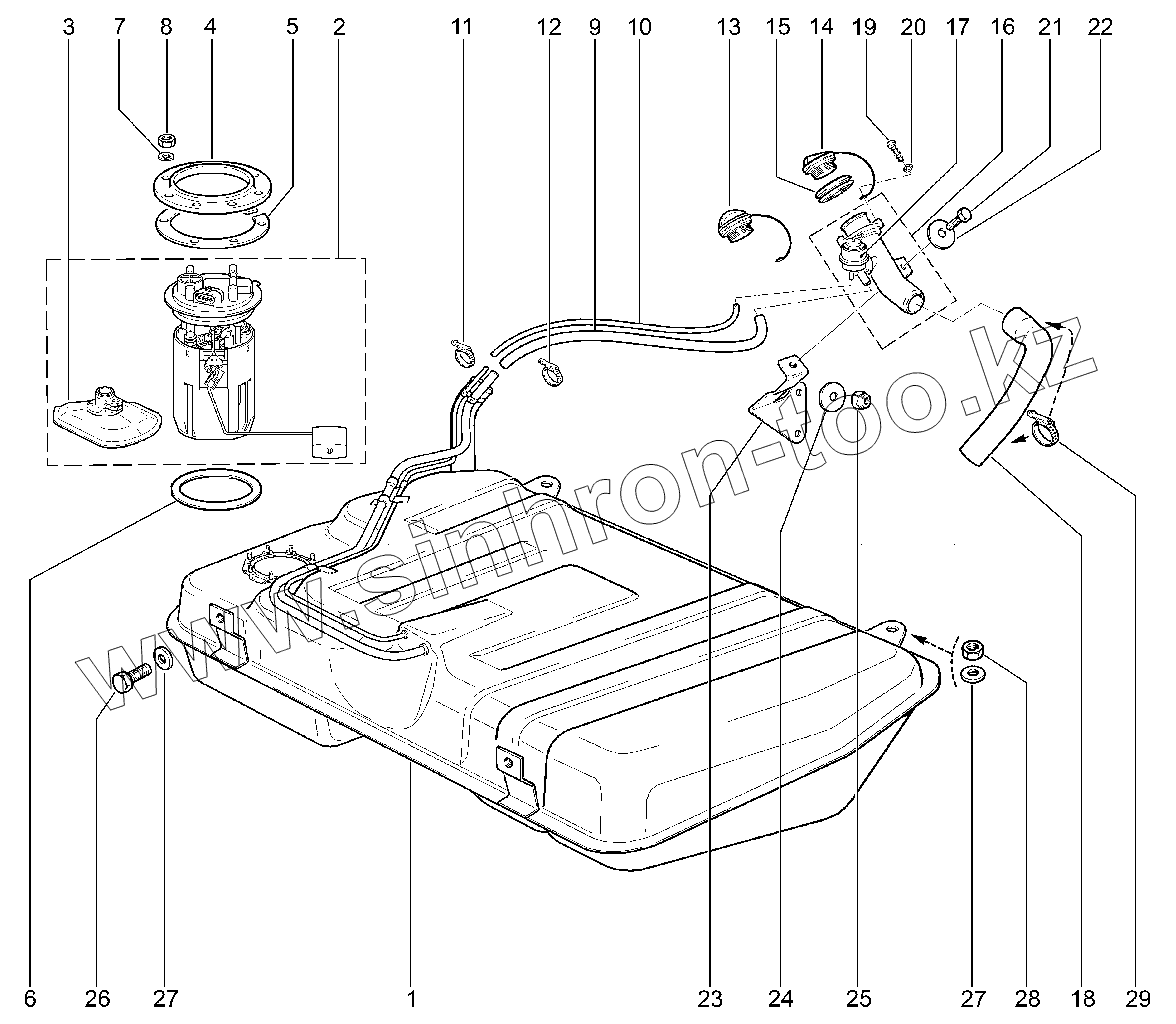

Каталог запасных частей к технике: ВАЗ LADA 2123. 120110. Бак топливный в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 21230-1101011-10 Бак топливный окрашенный
2 21236-1139009-10 Электробензонасос с дут в сборе
2 21236-1139009-16 Электробензонасос с дут в сборе
3 11180-1139200-00 Фильтр сетчатый
4 21103-1101178-00 Кольцо прижимное
5 21101-1101206-00 Кольцо дистанционное
6 21103-1101138-10 Прокладка
7 00001-0005164-70 Шайба 6 пружинная
8 00001-0058962-11 Гайка М6
9 21230-1101070-20 Шланг
10 21230-1101079-20 Шланг
11 00001-7501255-10 Хомут винтовой
12 00001-7501403-00 Хомут
13 21103-1103010-02 Пробка
14 21103-1103010-05 Пробка топливного бака
15 21080-1101085-00 Кольцо уплотнительное
16 21230-1101054-00 Труба наливная с гравитационным клапаном
17 21230-1164034-00 Клапан гравитационный
18 21230-1101080-21 Шланг
19 00001-0076713-01 Винт 4,9х19 самонарезающий
19 00001-7504475-00 Винт
20 21010-5605055-10 Втулка дистанционная
21 00001-0009022-21 Болт М6х16
22 00001-0026437-01 Шайба 6
23 21230-1101174-10 Держатель наливной трубы
24 00001-0026437-01 Шайба 6
25 00001-0025742-11 Гайка М6 самоконтрящаяся
26 00001-0060433-21 Болт М8х18
27 00001-0026470-01 Шайба 8
28 00001-0061008-11 Гайка М8
29 00001-7501408-10 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
