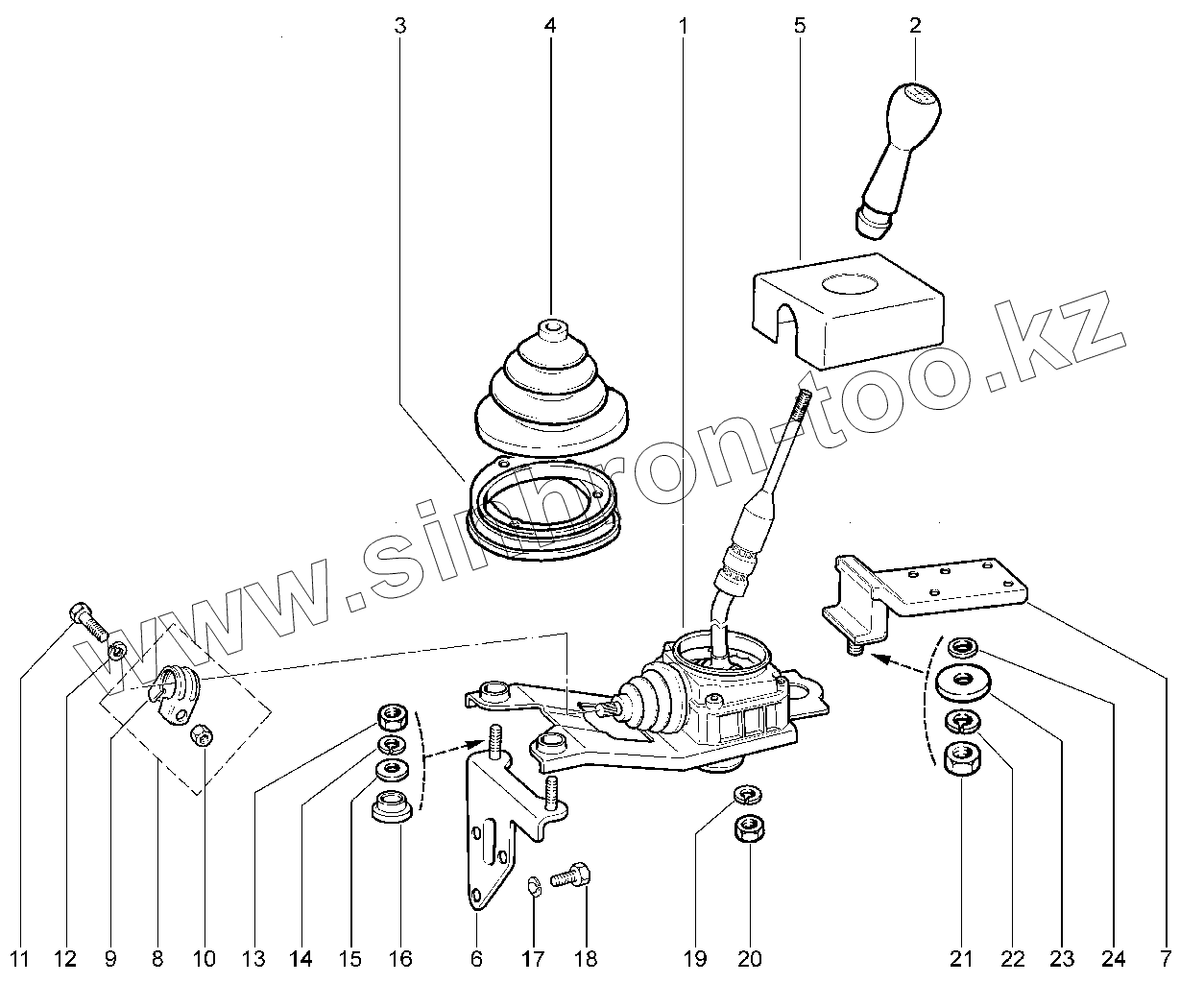

Каталог запасных частей к технике: ВАЗ LADA 2123. Установка привода управления механизмом переключения передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 21230-1703010-10 Привод механизма переключения передач в сборе
2 21230-1703088-10 Рукоятка рычага
3 21230-1703100-00 Крышка
4 21230-1703101-00 Чехол
5 00001-7505232-00 Уплотнитель рычага переключения передач
6 21230-1703460-00 Кронштейн
7 21230-1703430-00 Опора задняя
8 21230-1703146-00 Хомут тяги привода управления в сборе
9 21230-1703148-00 Хомут тяги привода управления
10 21230-1703149-00 Гайка приварная хомута
11 00001-0060439-21 Болт М8х35
12 00001-0005166-70 Шайба 8 пружинная
13 00001-0061008-11 Гайка М8
14 00001-0005166-70 Шайба 8 пружинная
15 00001-0026470-01 Шайба 8
16 21230-1703396-00 Демпфер
17 00001-0005166-70 Шайба 8 пружинная
18 21010-3401018-00 Болт крепления крышки фиксаторов
19 00001-0005164-70 Шайба 6 пружинная
20 00001-0058962-11 Гайка М6
21 00001-0021647-21 Гайка М10х1,25
22 00001-0005168-70 Шайба 10 пружинная
23 21230-1703437-00 Шайба
24 21230-1703439-00 Кольцо распорное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
