Каталог запасных частей к технике: ВАЗ LADA 2123. Трубопроводы топливные

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

8

9

10

11

12

12

12

13

14

14

15

16

16

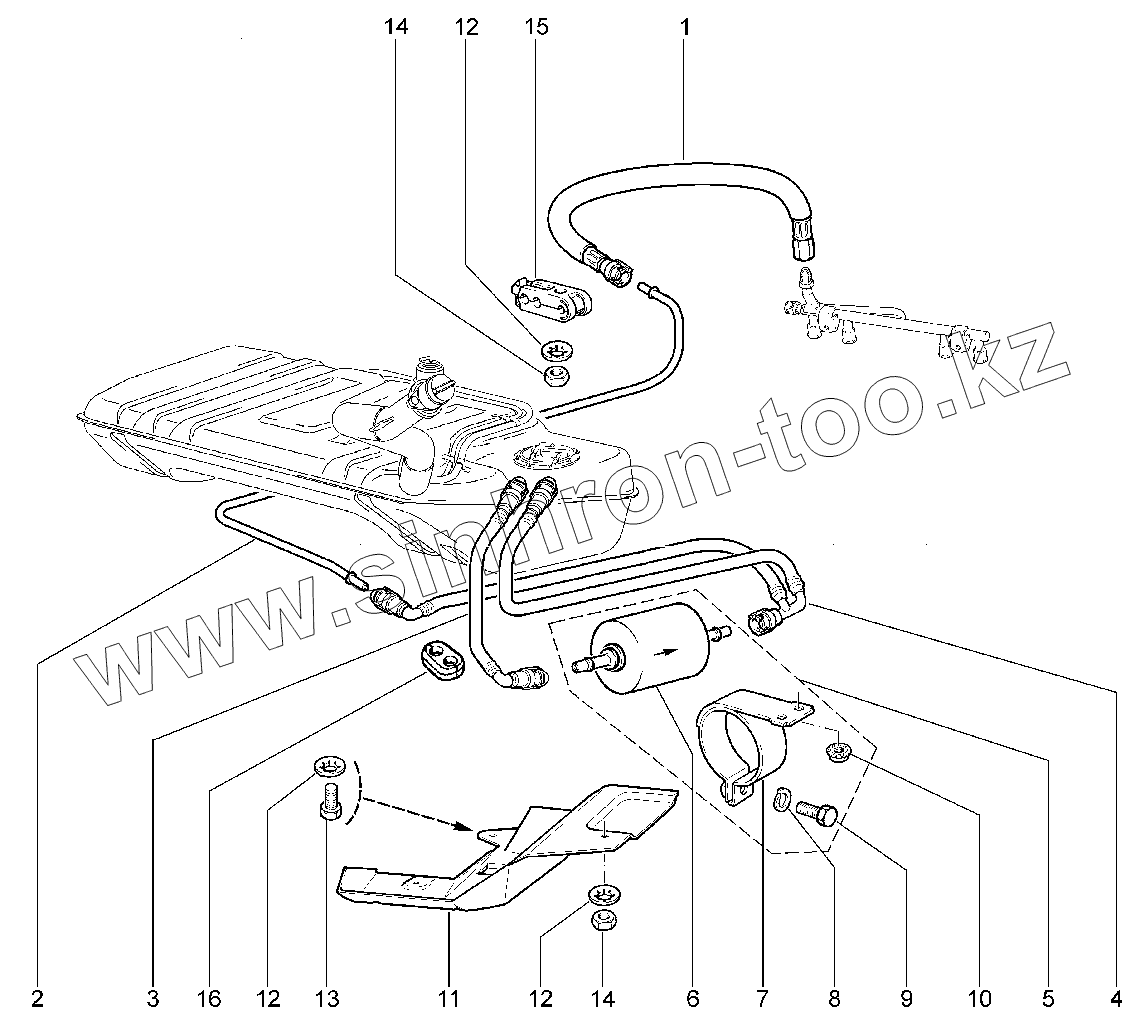

Позиция на иллюстрации	Заводской номер детали		Название детали
1	21230-1104220-11		Шланг
1	21230-1104218-11		Шланг
2	21230-1104056-11		Трубка топливного трубопровода
3	21236-1104243-02		Трубка эл/бензонасоса и топливного фильтра в сборе
4	21236-1104222-02		Трубка т/фильтра и топливного трубопровода в сборе
5	21236-1117009-00		Фильтр тонкой очистки топлива с кронштейном в сборе
6	21230-1117010-02		Фильтр топливный
6	21230-1117010-03		Фильтр тонкой очистки топлива
7	21236-1117020-00		Кронштейн
8	00001-0005164-70		Шайба 6 пружинная
9	00001-0009024-21		Болт М6х20
10	00001-0038321-01		Гайка М6 с зубчатым буртиком
11	21236-1104058-00		Экран трубопроводов
12	00001-0025990-70		Шайба 6 стопорная
13	00001-0009021-21		Болт М6х14
14	00001-0007259-11		Гайка М6 низкая
15	21230-1104042-00		Скоба
16	21073-1104089-00		Уплотнитель разрезной
16	21073-1104089-10		Уплотнитель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
