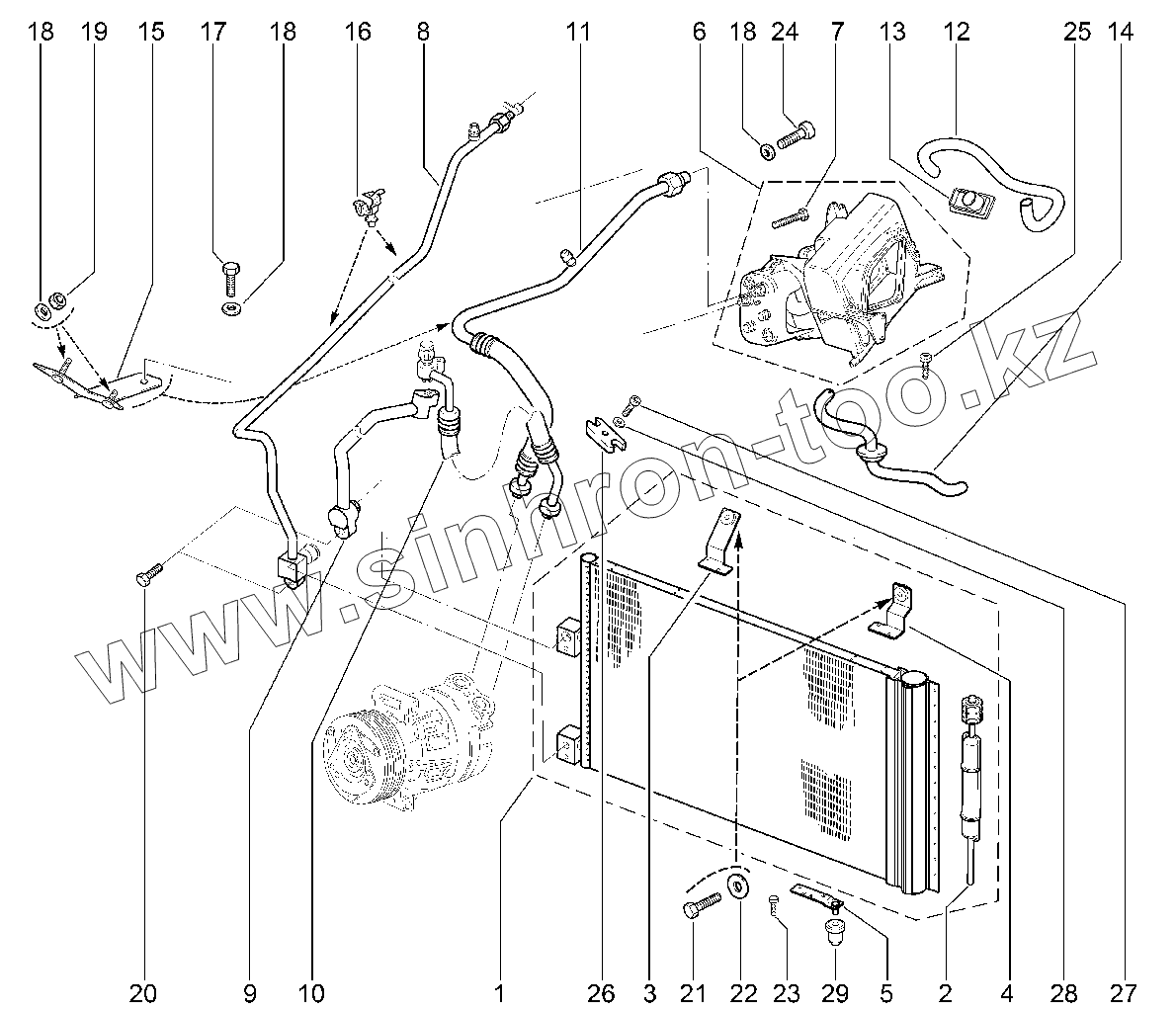

Каталог запасных частей к технике: ВАЗ LADA 2123. Система кондиционирования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
8
8
9
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 21230-8112012-80 Конденсатор кондиционера
1 21230-8112012-10 Конденсатор
2 00001-7505135-00 Фильтр-осушитель
3 21230-8112132-40 Кронштейн конденсатора верхний правый
3 21230-8112132-80 Кронштейн конденсатора верхний правый в сборе
4 21230-8112133-40 Кронштейн конденсатора верхний левый
5 21230-8112134-00 Кронштейн конденсатора нижний
6 21230-8116008-21 Воздухоохладитель в сборе
7 00003-0056710-75 Болт
8 21230-8120170-40 Трубка 5/16 от конденсатора к испарителю
8 21230-8120170-41 Трубка 5/16 от конденсатора к испарителю
9 21230-8120790-41 Трубка нагнетающая
11 21230-8120770-22 Трубопровод компр. -испар. с хомутом в сборе
12 21230-8104510-00 Воздуховод охлаждаемого вещевого ящика
13 21230-8104520-00 Заслонка охлаждаемого вещевого ящика
14 21230-8116038-20 Трубка дренажная
15 21230-8120710-55 Кронштейн в сборе
16 21230-8120422-20 Скоба
17 00001-0009020-21 Болт М6х12
18 00001-0005194-01 Шайба 6
19 00001-0058962-11 Гайка М6
20 21230-8120346-20 Болт
21 00001-0009024-21 Болт М6х20
22 00001-0026437-01 Шайба 6
23 00001-0076700-01 Винт 4,3х9,5 самонарезающий
24 00001-0032764-01 Винт М6х20
25 00001-0076690-07 Винт М3,6х9,5 самонарезающий
26 21230-8111150-20 Фланец компрессора
27 21230-8111524-20 Болт
28 00001-0026386-01 Шайба 10
29 21230-8112120-20 Буфер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
