Каталог запасных частей к технике: ВАЗ Chevrolet Niva. Бак топливный в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
4
5
5
6
6
6
7
8
8
9
9
10
11
12
13
13
14
15
15
15
16
17
17
18
19
19
20
21
22

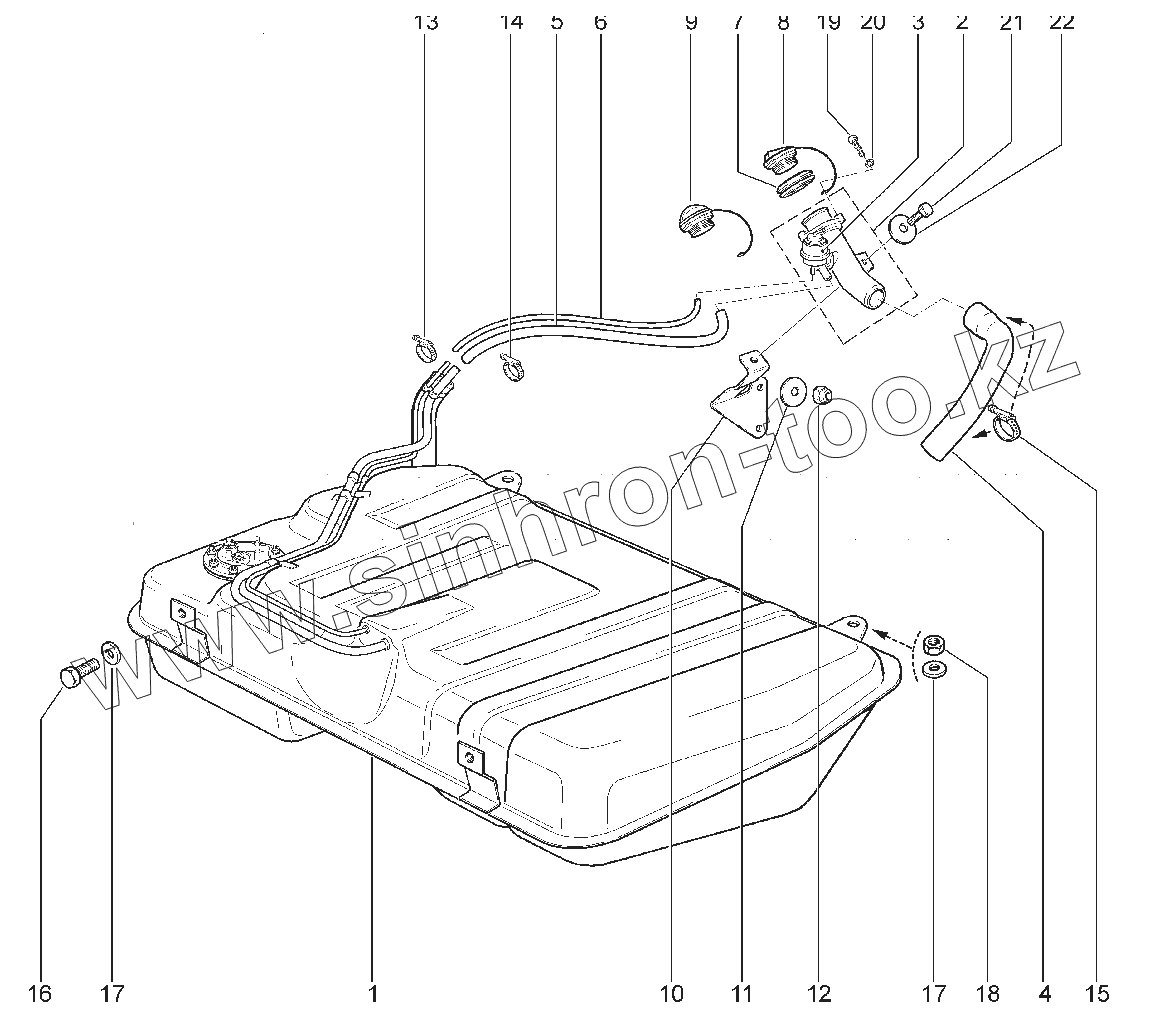

Позиция на иллюстрации Заводской номер детали Название детали
1 21236-1101010-00 Бак топливный в сборе
1 21230-1101010-10 Бак топливный в сборе
1 21236-1101010-10 Бак топливный в сборе
2 21230-1101054-00 Труба наливная с гравитационным клапаном
3 21230-1164034-00 Клапан гравитационный
4 21230-1101080-20 Шланг
4 21230-1101080-21 Шланг
5 21230-1101070-20 Шланг
5 21230-1101070-21 Шланг
6 21230-1101079-20 Шланг
6 21230-1101079-21 Шланг
6 21230-1101079-22 Шланг
7 21080-1101085-00 Кольцо уплотнительное
8 21103-1103010-01 Пробка
8 21103-1103010-03 Пробка
9 21103-1103010-02 Пробка
9 21103-1103010-05 Пробка топливного бака
10 21230-1101174-10 Держатель наливной трубы
11 00001-0026437-01 Шайба 6
12 00001-0025742-11 Гайка М6 самоконтрящаяся
13 00001-7501255-00 Хомут винтовой
13 00001-7501255-10 Хомут винтовой
14 00001-7501403-00 Хомут
15 00001-7501408-00 Хомут
15 00001-7501408-10 Хомут
15 00001-7504795-10 Хомут
16 00001-0060433-21 Болт М8х18
17 00001-0026470-01 Шайба 8
18 00001-0061008-11 Гайка М8
19 00001-0076713-01 Винт 4,9х19 самонарезающий
19 00001-7504475-00 Винт
20 21010-5605055-10 Втулка дистанционная
21 00001-0009022-21 Болт М6х16
22 00001-0026437-01 Шайба 6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
