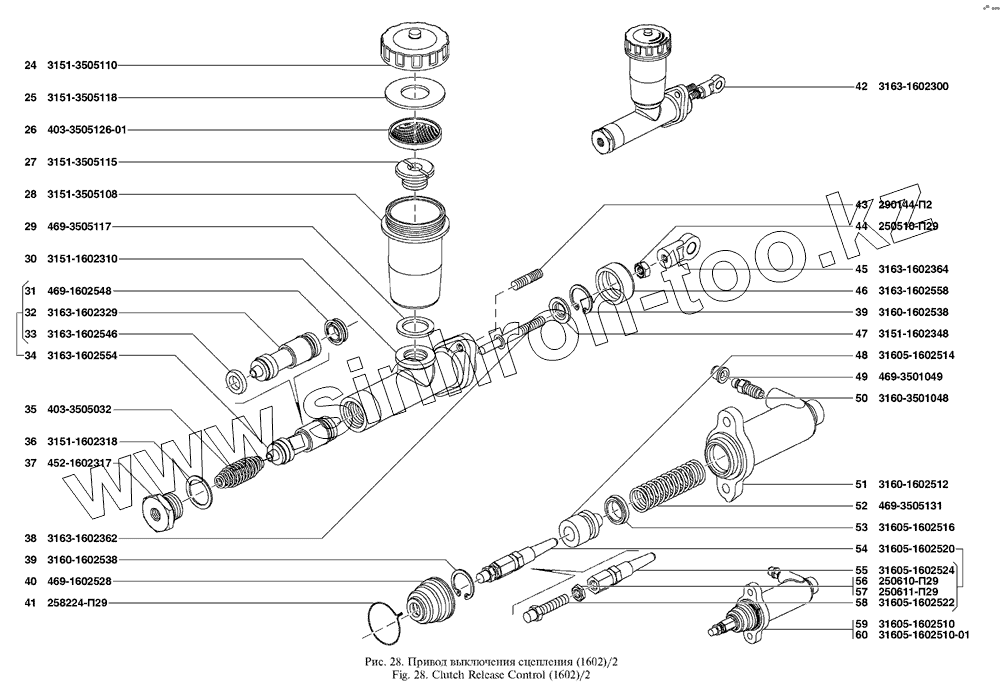

Каталог запасных частей к технике: УАЗ UAZ Patriot. Привод выключения сцепления
/028.gif)
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3163-1602074 | 3163-1602074 | Кронштейн сервопривода выключения сцепления | |
| 3163-1602064 | 3163-1602064 | Кронштейн педали сцепления | |
| 3163-1602053 | 3163-1602053 | Рычаг сервопривода выключения сцепления | |
| 3160-3504016 | 3160-3504016 | Ступица педали тормоза | |
| 315195-1602042 | 315195-1602042 | Площадка педалей сцепления и тормоза | |
| 3163-1602015 | 3163-1602015 | Педаль сцепления | |
| 24 | 3151-3505110 | Крышка бачка главного цилиндра | |
| 25 | 3151-3505118 | Прокладка крышки бачка главного цилиндра | |
| 26 | 403-3505126-01 | Сетка бачка главного цилиндра в сборе | |
| 27 | 3151-3505115 | Штуцер бачка главного цилиндра | |
| 28 | 3151-3505108 | Корпус бачка главного цилиндра | |
| 29 | 469-3505117 | Прокладка штуцера бачка главного цилиндра | |
| 30 | 3151-1602310 | Корпус главного цилиндра привода выключения сцепления | |
| 31 | 469-1602548 | Манжета уплотнительная поршня | |
| 32 | 3163-1602329 | Поpшень главного цилиндpа | |
| 33 | 3163-1602546 | Манжета уплотнительная внутренняя | |
| 34 | 3163-1602548 | Поpшень главного цилиндpа с манжетами в сбоpе | |
| 35 | 403-3505032 | Пружина поршня главного цилиндра | |
| 36 | 3151-1602318 | Прокладка штуцера главного цилиндра | |
| 37 | 452-1602317 | Штуцер главного цилиндра выключения сцепления | |
| 38 | 3163-1602362 | Толкатель поршня главного цилиндра | |
| 39 | 3160-1602538 | Кольцо стопорное | |
| 40 | 469-1602528 | Колпак защитный цилиндра привода выключения сцепления | |
| 41 | 258224-П29 | Шплинт-проволока 0,8х150 | |
| 42 | 3163-1602300 | Цилиндр главный выключения сцепления в сборе | |
| 43 | 290144-П2 | Шпилька М8 крепления главного цилиндра | |
| 44 | 250510-П29 | Гайка М8 | |
| 45 | 3163-1602364 | Вилка толкателя поpшня главного цилиндpа | |
| 46 | 3163-1602558 | Колпак защитный главного цилиндpа | |
| 47 | 3151-1602348 | Шайба упорная поршня главного цилиндра | |
| 48 | 31605-1602514 | Поршень цилиндра | |
| 49 | 469-3501049 | Колпачок перепускного клапана колёсного цилиндра | |
| 50 | 3160-3501048 | Клапан перепускной | |
| 51 | 3160-1602512 | Корпус цилиндра | |
| 52 | 469-3505131 | Пружина возвратная вторичного поршня | |
| 53 | 31605-1602516 | Манжета уплотнительная | |
| 54 | 31605-1602520 | Толкатель вилки выключения в сборе | |
| 55 | 31605-1602524 | Наконечник толкателя вилки | |
| 56 | 250610-П29 | Гайка М8 | |
| 57 | 250611-П29 | Гайка М8х1 | |
| 58 | 31605-1602522 | Толкатель вилки выключения | |
| 59 | 31605-1602510 | Цилиндр привода выключения сцепления в сборе | |
| 60 | 31605-1602510-01 | Цилиндр привода выключения сцепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
