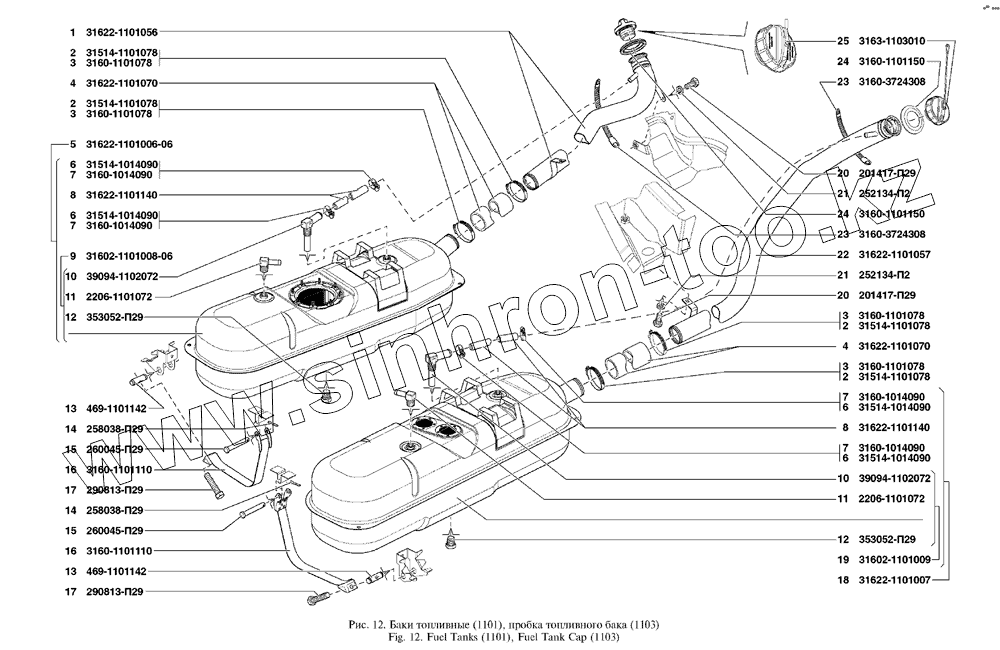

Каталог запасных частей к технике: УАЗ UAZ Patriot. Баки топливные, пробка топливного бака
/012.gif)
1
2
2
2
2
3
3
3
3
4
4
4
5
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31622-1101056 | Труба наливная топливного бака правая | |
| 2 | 31514-1101078 | Хомут червячный | |
| 3 | 3160-1101078 | Хомут червячный | |
| 4 | 31622-1101070 | Шланг соединительный наливной трубы | |
| 5 | 31622-1101006-06 | Бак топливный с арматурой правый | |
| 6 | 31514-1014090 | Хомут червячный | |
| 7 | 3160-1014090 | Хомут червячный | |
| 8 | 31622-1101140 | Шланг пароотводящий топливного бака | |
| 9 | 31602-1101008-06 | Бак топливный правый | |
| 10 | 39094-1102072 | Штуцер воздушный | |
| 11 | 2206-1101072 | Штуцер пароотводящий | |
| 12 | 353052-П29 | Пробка сливная КГ 1/4"х18 | |
| 13 | 469-1101142 | Гайка М10 специальная | |
| 14 | 258038-П29 | Шплинт 3,2х16 | |
| 15 | 260045-П29 | Палец 8х55 | |
| 16 | 3160-1101110 | Хомут крепления топливного бака | |
| 17 | 290813-П29 | Болт М10х45 | |
| 18 | 31622-1101007 | Бак топливный с арматурой левый | |
| 19 | 31602-1101009 | Бак топливный левый | |
| 20 | 201417-П29 | Болт М6х14 | |
| 21 | 252134-П2 | Шайба 6 пружинная | |
| 22 | 31622-1101057 | Труба наливная топливного бака левая | |
| 23 | 3160-3724308 | Хомут | |
| 24 | 3160-1101150 | Облицовка | |
| 25 | 3163-1103010 | Пробка топливного бака с поводком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
